丹佛斯OMV400标准法兰摆线液压马达

　　低速大扭矩摆线液压马达在工程机械、农业装备、环卫车辆、矿山输送等重载工况中承担着把液压能转化为旋转机械能的核心任务。OMV400这一排量规格的马达，单转排量约400cc，工作压力可覆盖至200Bar量级，输出扭矩能够达到1180Nm级别，属于典型的重载驱动元件，常见于卷扬机构、履带行走、搅拌滚筒、回转平台、刮板输送以及各类需要低速平稳牵引的设备末端。

　　从结构上看，该马达采用前端方形法兰安装面配合伸出轴的布置方式。方形法兰四周均布安装孔，螺栓从端面直接锁紧，相比螺纹插装或支脚安装，这种方式在承受径向载荷和冲击扭矩时刚性更好，对中也更可靠。前端输出轴为带键槽的圆柱轴，轴端中心设有工艺孔，轴颈与配流盘、转子定子副之间通过多层密封和轴承支撑，能够承受一定的径向力与轴向力。实际选型时需要重点核对轴伸长度、轴径、键槽宽度以及法兰螺栓孔的分布圆，这些尺寸直接决定马达能否与减速机、链轮、卷筒或轮毂对接。

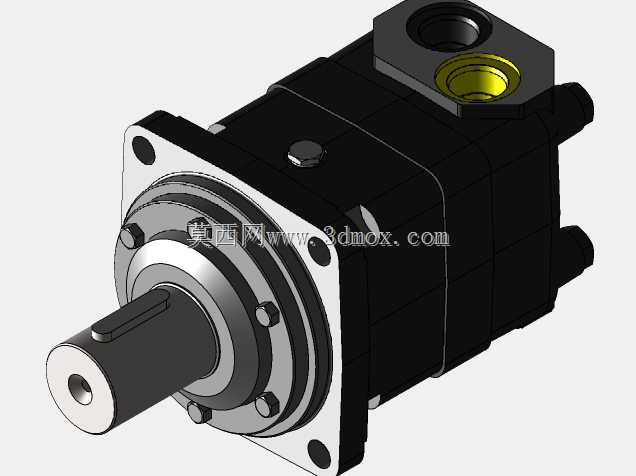

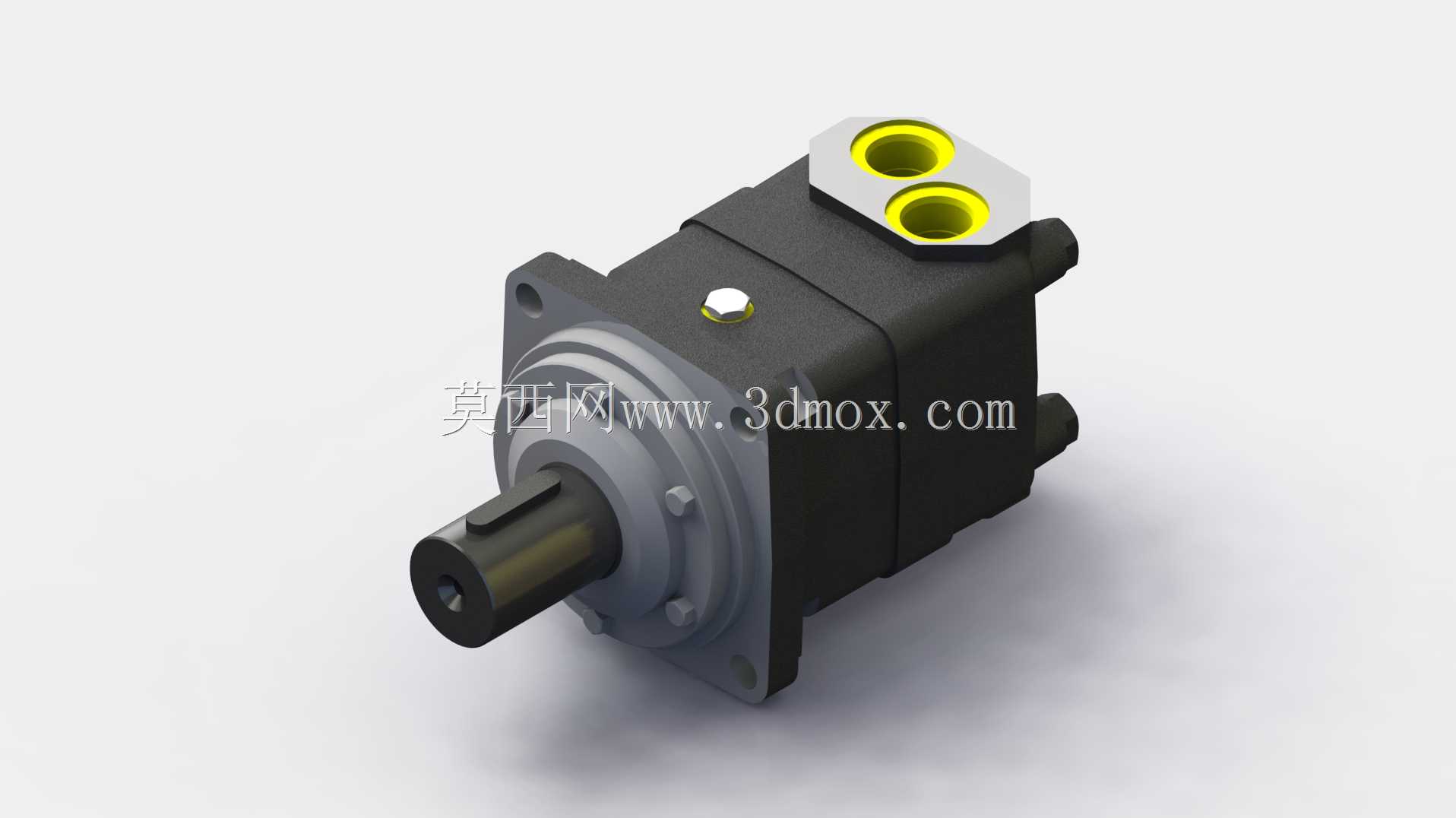

　　马达本体采用分段式叠片壳体，黑色壳体段内部容纳配流轴、摆线针轮啮合副以及联动轴。顶部设有两个主油口，油口法兰面加工平整并带密封槽，进出油方向互换即可实现正反转，这在卷扬和行走机构中非常实用——只需通过换向阀改变压力油流向，马达输出轴便随之改变旋转方向。顶部油口区域的黄色环面为密封结合面，建模时对油口螺纹、沉孔深度和法兰面平面度都做了还原，方便后续在装配中对接液压管路接头。

　　设计思路上，摆线马达依靠转子在定子针齿内做行星运动实现配流与扭矩输出，排量越大，单转所需流量越多，输出转速相对越低而扭矩越充沛。400cc/rev这一档位适合在中等流量液压系统中使用，既不会因排量过大导致系统供油不足，也能在200Bar左右压力下提供充足的牵引扭矩。壳体侧面的油口与端盖螺钉布局，需要在整机布置时预留扳手空间和管路弯曲半径，避免与机架梁、护罩发生干涉。

　　安装边界方面，前端方形法兰的外轮廓尺寸决定了安装面板的最小开孔与螺栓分布，输出轴中心线到法兰端面的距离、轴伸长度以及顶部油口的高度，共同构成了马达在设备上的包络空间。三维建模时将前端法兰、轴系、顶部油口法兰和尾部泄油口分别作为独立特征处理，便于在装配环境中检查与联轴器、链轮罩壳、液压软管的间隙。模型尺寸经过更新修正，各配合面、螺栓孔位与油口位置均按实物比例还原，可直接用于主机布置校核、管路走向规划以及安装支架设计。

　　在工程应用中，这类马达往往还要兼顾制动与平衡阀的配套。卷扬工况下通常在油口侧加装平衡阀以控制下放速度，行走工况则需要配合冲洗和冷却油路保证长期运转油温可控。模型对外部接口的准确定义，使得设计人员能够在数模中直接完成阀块、管接头和制动器的预装，减少样机阶段的管路返工。整体而言，该摆线马达数模兼顾了内部结构示意与外部安装接口的精确表达，适合液压系统集成、工程机械改造以及传动方案验证等场景使用。
