紧凑型液压活塞执行缸结构设计

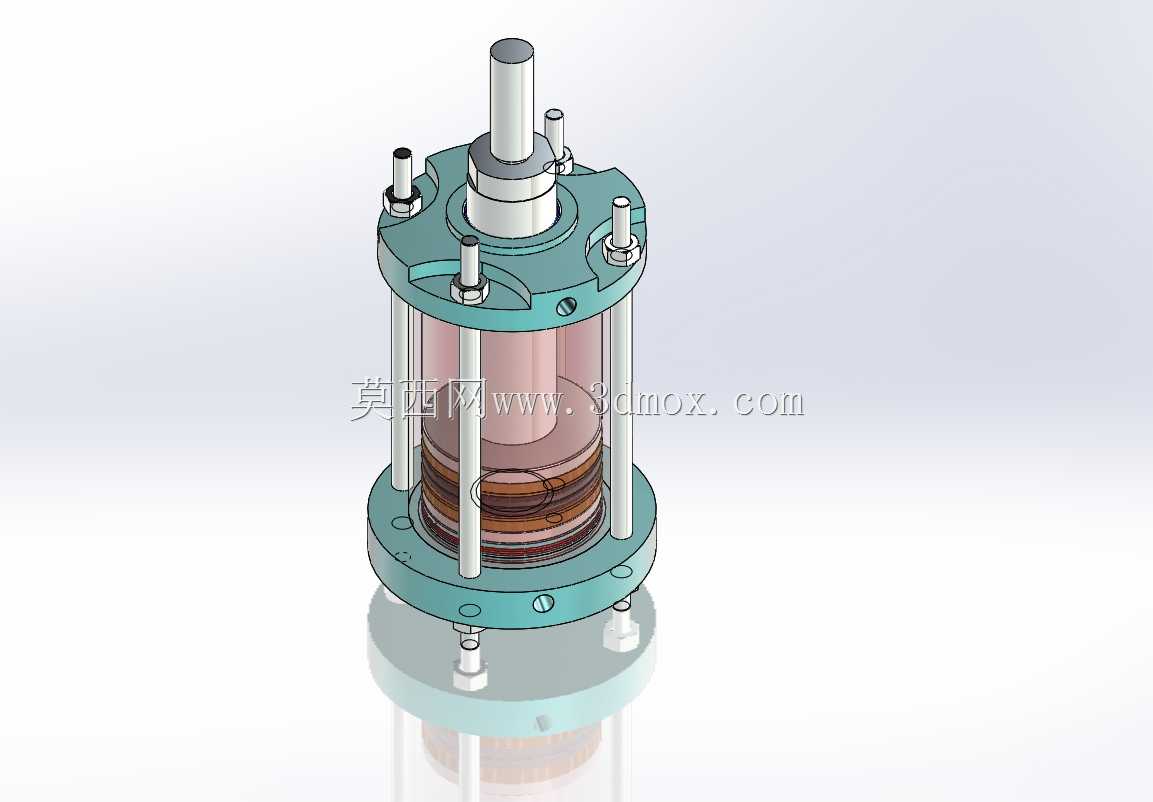

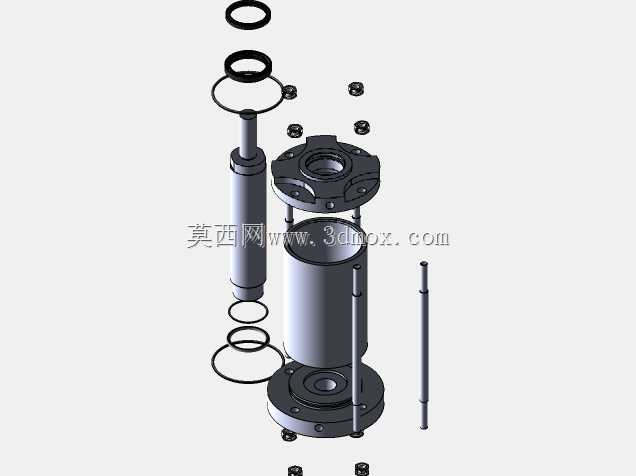

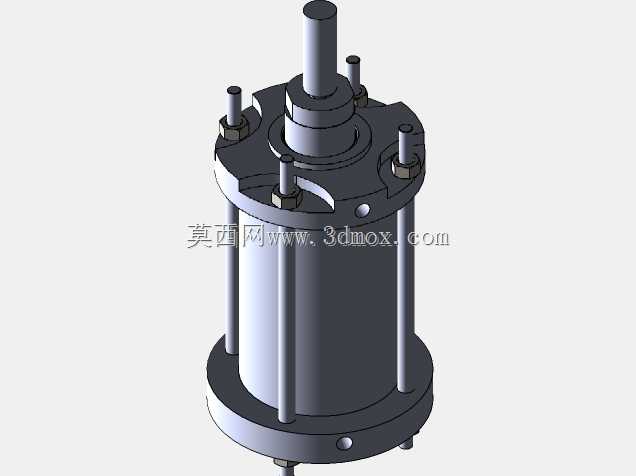

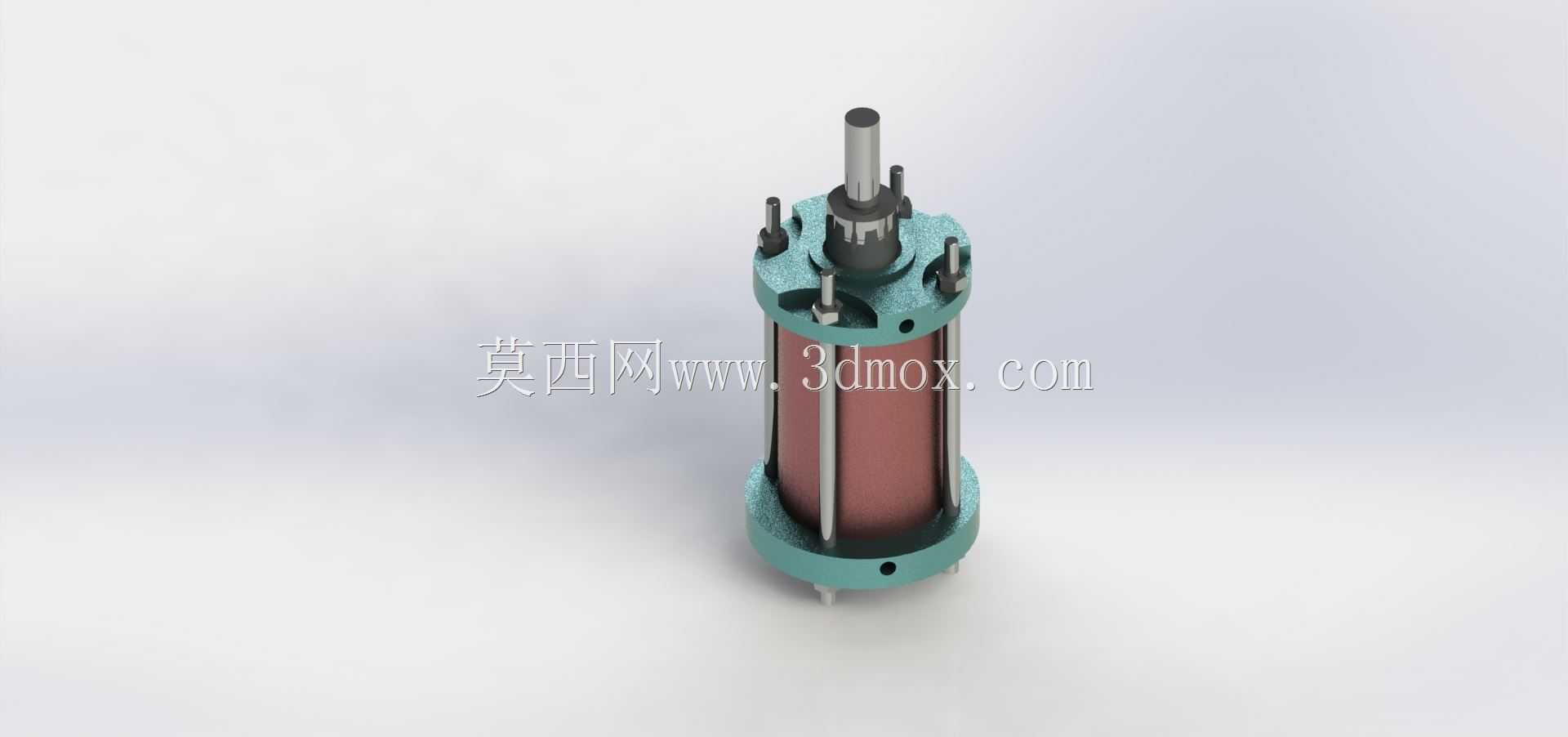

　　这套液压活塞执行缸的结构方案，最初是针对车间工装夹具改造里的小行程直线推压需求搭建的，现场原先用的气缸推力不足，在厚钢板定位夹紧时经常出现锁不紧、工件铣削窜动的问题，换成同缸径的油压单元后，输出力能直接提升数倍，刚好适配工位上的重载压紧工况。从整机布局来看，缸筒部分采用了透明可视化的示意表达，能直观看到内部活塞的运动区间，两端的端盖用青绿色的金属件做轮廓，周向均匀布置了多根贯穿式拉紧螺杆，把前后端盖和中间缸筒牢牢锁成一体，这种拉杆式结构在中小吨位液压站里非常常见，加工时不需要在缸筒外壁车削连接法兰，管材下料后直接珩磨内孔就能使用，零件加工难度低，后期密封件磨损拆解维护时，只需松开两端螺母就能抽出活塞组件，现场维保效率很高。

　　输出轴从前端盖中心伸出，轴端做了标准的外螺纹连接位，配套锁紧螺母可以和外部压头、推板或者负载摆杆直接对接，轴伸穿过端盖的位置预留了导向衬套和防尘圈的安装槽，既能避免活塞杆长期承受偏载出现拉缸划痕，也能阻挡车间里的切削液、铁屑粉尘进入缸内污染液压油。缸体侧面预留了两个油口的安装位，分别对应无杆腔和有杆腔的进出油通路，配管时可以根据安装空间选择侧接或者端接的接头形式，周边的紧固螺栓位置都做了沉孔处理，不会在缸体外侧突出多余结构，整缸的外轮廓最大直径控制在很小的范围内，哪怕是工装台面上预留的狭窄安装位也能直接嵌入固定。做结构设计的时候，首先要核对的就是安装边界：后端盖的底面分布了多个定位销孔和安装通孔，

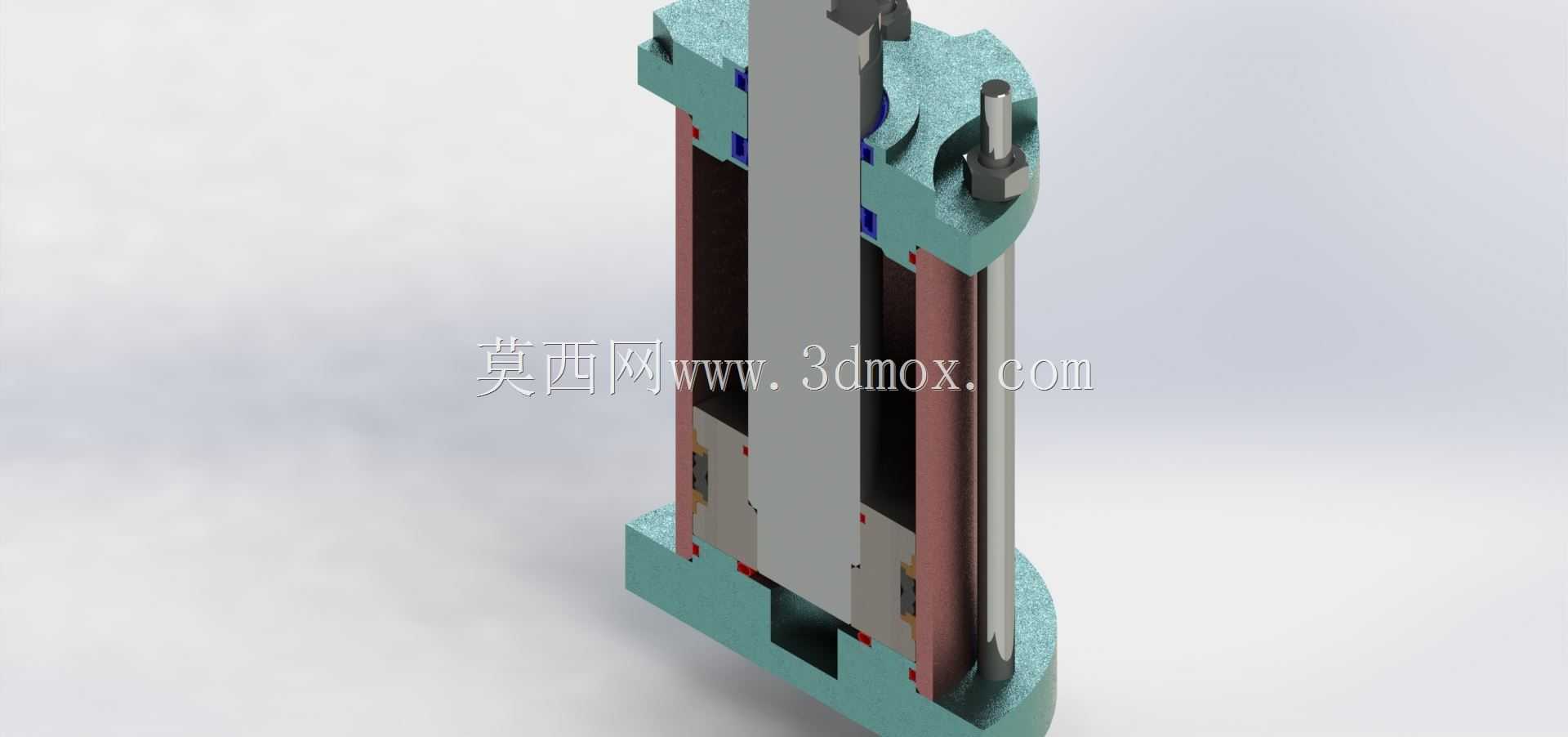

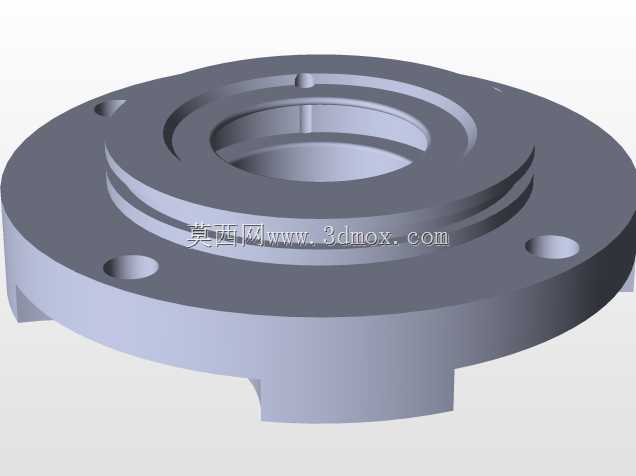

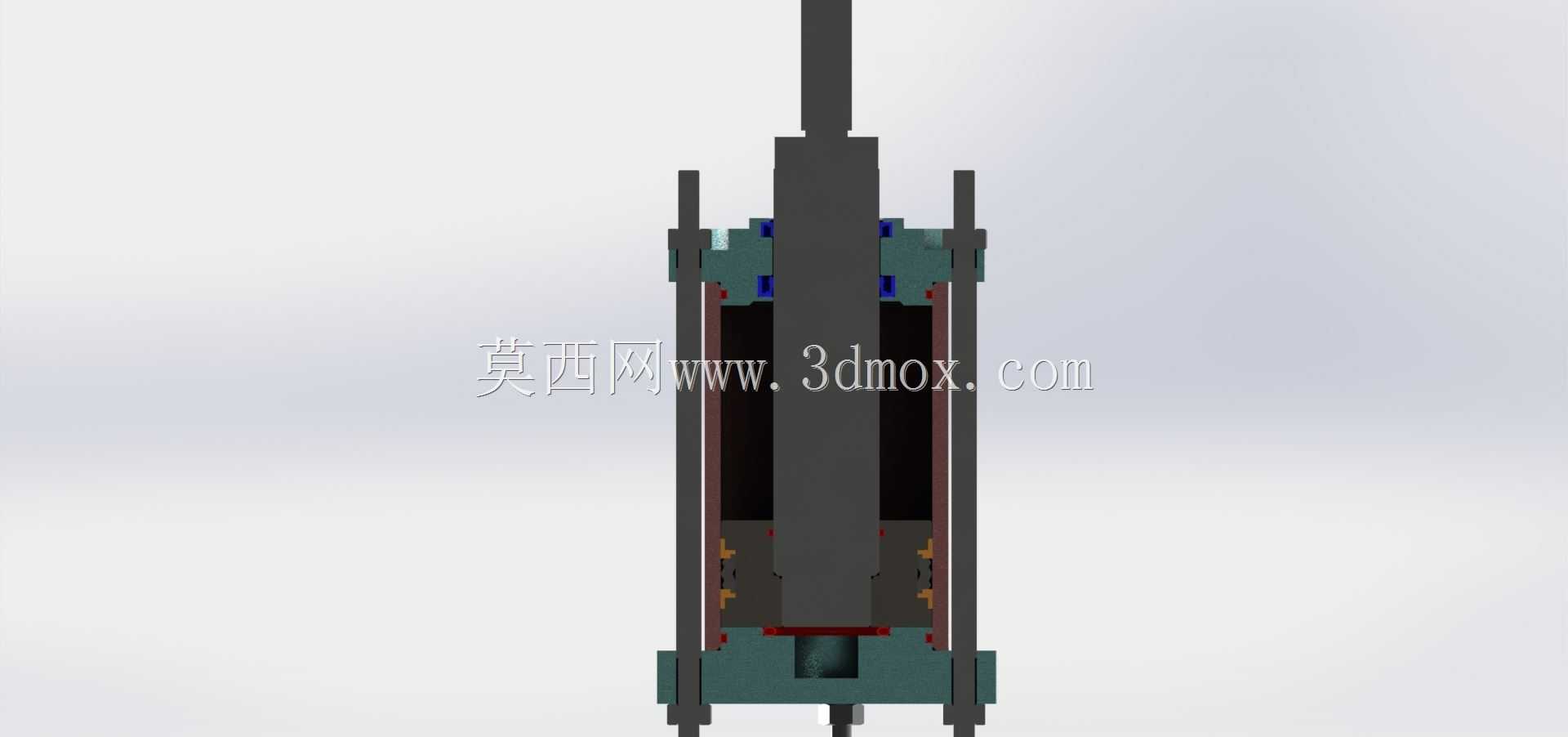

　　既可以用法兰贴装的方式锁在设备立板上，也可以配合脚架做水平卧式布置，活塞杆的伸出行程要和端盖的导向长度匹配，避免活塞全行程伸出时导向段支撑长度不足，侧向受力别劲。活塞本体在缸筒内做往复直线运动，两侧的密封沟槽分别布置了孔用格莱圈和导向带，低压运行时能保证内泄量控制在允许范围，高压加压时不会因为油液窜腔出现推力掉压的问题。这类执行元件在产线上的适用场景非常广，除了机床夹具的夹紧工位，还能用在小型压力机的压装工位，完成轴承衬套的压入、零部件铆接成型动作，也可以作为自动化举升机构的动力单元，驱动短距离升降台完成工件顶升移位。建模过程中把所有拉杆、端盖、活塞杆、活塞的配合尺寸都做了参数化关联，调整缸径、行程参数时，整个装配体的法兰孔位、

　　拉杆长度、密封槽尺寸都会同步更新，不需要逐个零件重新绘制，后续衍生不同行程规格的同系列油缸时，只需要改动核心参数就能快速出图。端盖和缸筒的对接面预留了O型圈的密封槽，装配后静态密封位置不会出现渗油问题，所有外露的金属棱边都做了倒角处理，既消除加工应力集中，也避免装配时划伤操作人员。活塞杆的材质选型通常会选用中碳钢表面淬火镀硬铬，表面粗糙度控制在极低水平，和防尘圈、杆密封配合时能大幅延长密封件使用寿命，缸筒内孔珩磨后的光洁度也会直接影响活塞密封的磨损速度，结构设计时预留的壁厚要能承受系统额定工作压力，不会在加压时出现鼓形变形。
