立式TMR饲料搅拌给料设备结构设计

　　这套立式搅拌给料车的三维结构，面向规模化奶牛场、肉牛育肥场以及中小型养殖合作社的全日粮制备与投喂作业场景。在实际牧场运行中，设备需要完成青贮玉米、苜蓿干草、精料混合料、棉粕、矿物质添加剂等多种不同容重、不同纤维长度物料的切割、揉搓、混合与均匀抛撒，替代传统人工拌料和铲车投喂的粗放模式，降低饲料分层与挑食浪费。

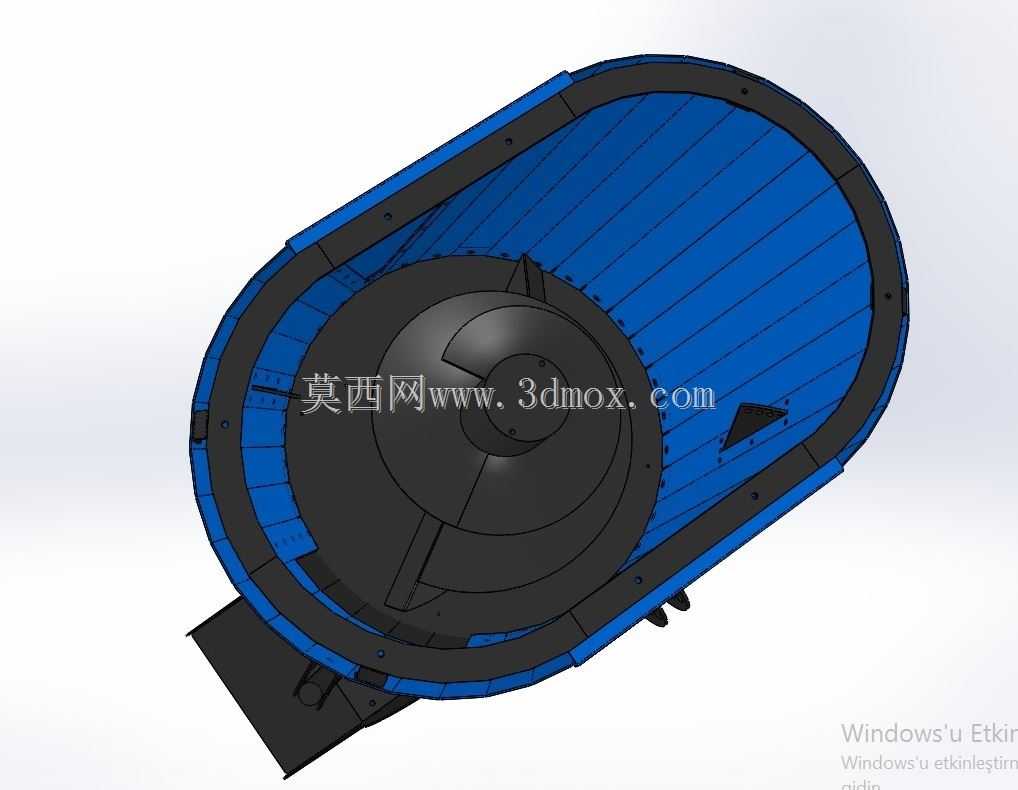

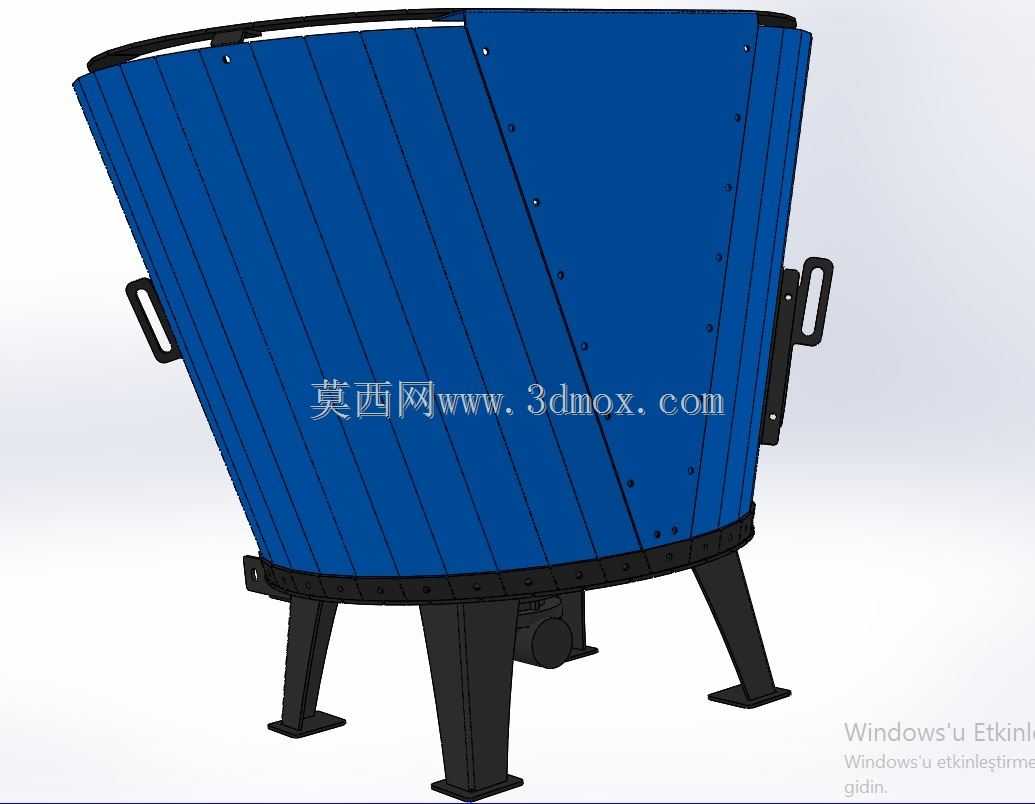

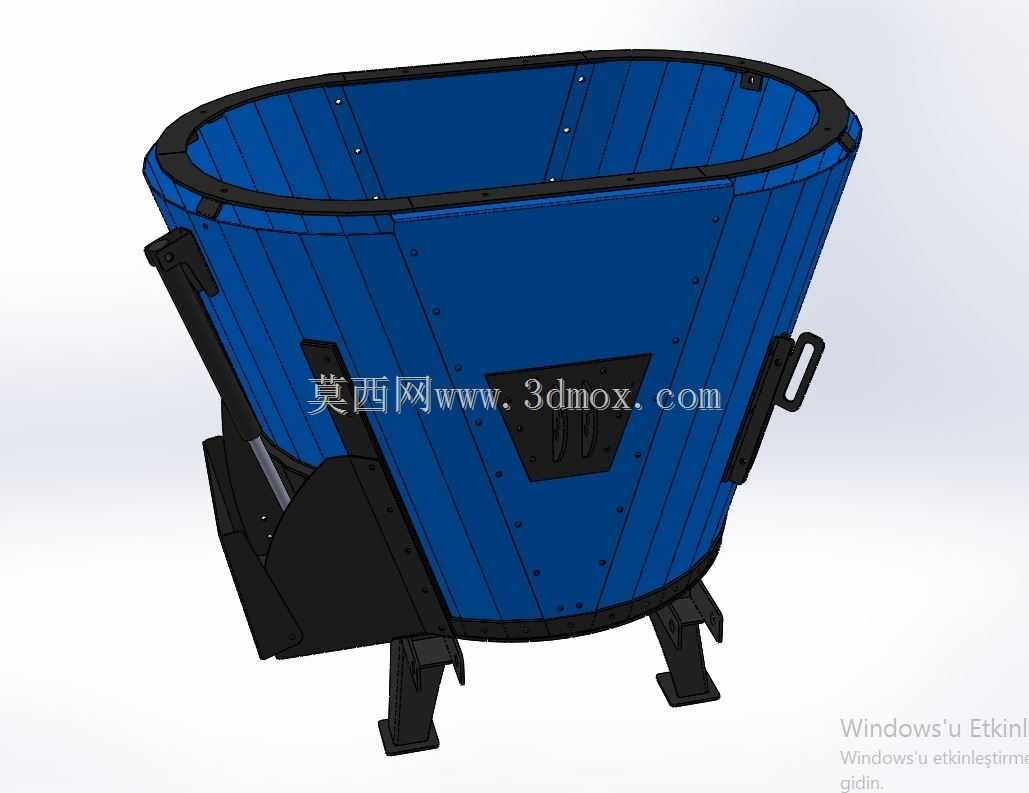

　　从整机布置看，搅拌仓采用上宽下窄的倒锥立式桶体，仓壁由多块折弯钢板拼接并通过密集螺栓与加强筋固定，这种结构在保证仓体刚度的同时，便于磨损后的衬板更换。桶体内部对应立式螺旋搅龙的工作轨迹，螺旋叶片沿锥面上升过程中将底部物料持续向上翻抛，配合侧壁固定刀板对长纤维草料进行剪切揉搓，使干草长度在混合过程中被处理到适合反刍动物采食的区间。锥底收窄的设计让物料在重力作用下自然向中心搅龙聚拢，减少搅拌死角，这也是立式TMR相比卧式结构在处理长草时残留更少的原因。

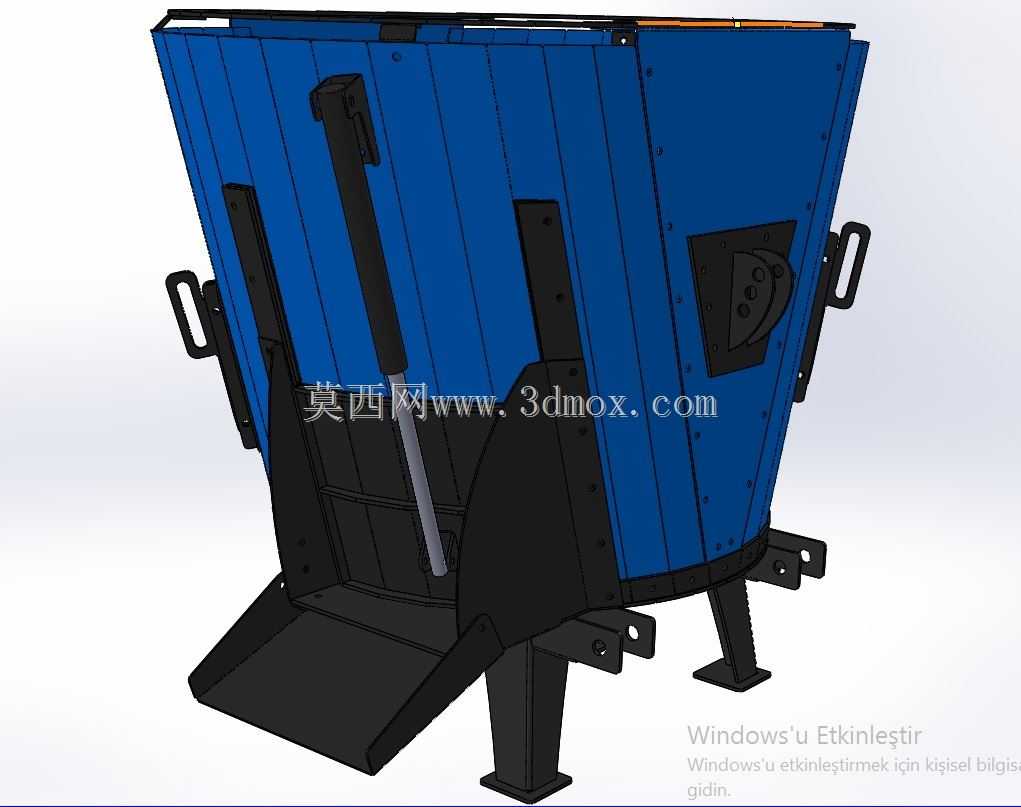

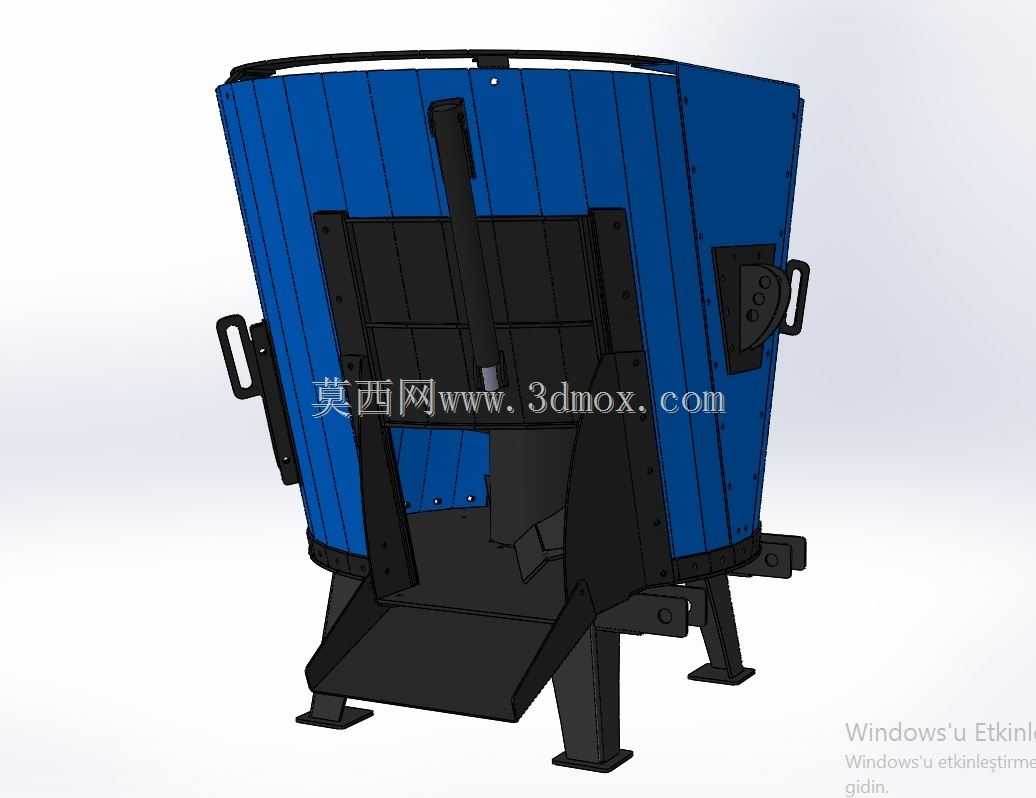

　　出料与给料部分集中在桶体前下方，可开合的卸料门通过连杆机构控制开度，搅拌完成的物料沿导料槽被搅龙推送至输送通道，再由出料皮带或刮板向饲槽一侧均匀抛撒。门体启闭轨迹在三维模型中需要重点校核：全开状态下导料槽与地面、轮胎以及牵引架之间不能发生干涉，关闭状态下密封条与门框贴合面要保证粉料不泄漏。桶体两侧设置的吊装耳板和检修把手，既满足整机在车间内的吊装转运，也方便操作人员攀爬观察仓内物料液位与刀具磨损情况。

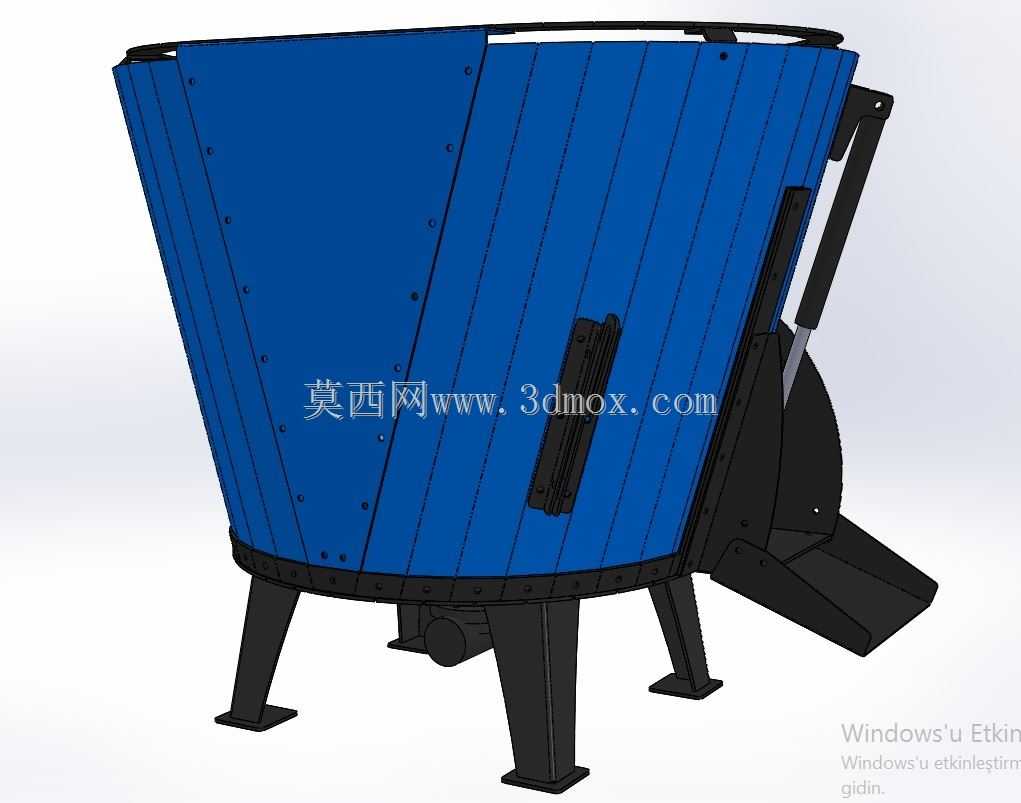

　　机架与行走支撑部分采用焊接框架结构，三根支腿在停放状态下承担整机满仓重量，牵引状态下支腿收起并由行走轮承载。模型中支腿与底盘的连接座预留了多组螺栓孔，对应不同轮距和不同离地间隙的选装配置。底盘横梁的布置需要避让搅龙下部传动箱，同时为液压马达、减速箱以及称重传感器留出安装空间——实际TMR车普遍在底盘与搅拌仓之间布置称重模块，实时显示每批次物料重量，保证配方执行精度。

　　动力传递路线在结构设计时通常有两种取向：牵引式机型由拖拉机后输出轴经万向节、锥齿轮箱驱动立式搅龙；自走式或固定式机型则由液压马达直接带动减速箱。三维建模阶段需要把传动箱外壳、液压管路走向、链轮护罩全部建出，因为仓体下方空间紧凑，搅龙底部轴承座的密封、防缠绕以及润滑管路接口，往往是后期现场维护最容易出问题的位置。桶体侧壁开设的检修口采用快开卡扣与橡胶密封，人员可以在清空仓体后进入更换搅龙叶片耐磨块和底刀。

　　外形尺寸方面，这类2至5立方容量的立式搅拌仓，桶体上口宽度通常在2米上下，整机高度受牧场牛舍门限和饲喂通道宽度约束，一般控制在2.2至2.6米，牵引状态下总长含出料输送带约4至5米。安装边界上需要重点核对：搅拌仓与底盘框架的连接法兰孔位、称重传感器上下垫板的平行度、出料输送带相对于拖拉机后轮或饲槽护栏的侧向伸出距离，以及搅龙顶部防溢挡圈与加料铲车斗齿之间的安全间隙。仓壁外侧的竖向加强筋沿锥面母线方向布置，既抵抗满仓搅拌时物料对壁板的交变侧压，也作为外部爬梯和液压管路的固定依托。

　　从建模还原度看，模型把桶体折弯板拼缝、螺栓阵列、出料门连杆、支腿铰接座以及牵引挂接结构都做了实体表达，对于做牧场设备选型、搅拌车结构改进或者投标方案演示的工程师而言，可以直接在此基础上调整仓容、改型自走底盘或者加装自动润滑系统，结构参照价值比较明确。
