装甲车辆配套储油箱体结构设计

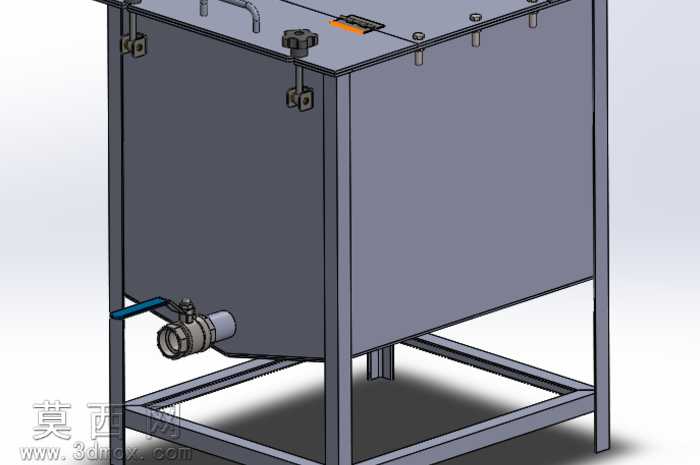

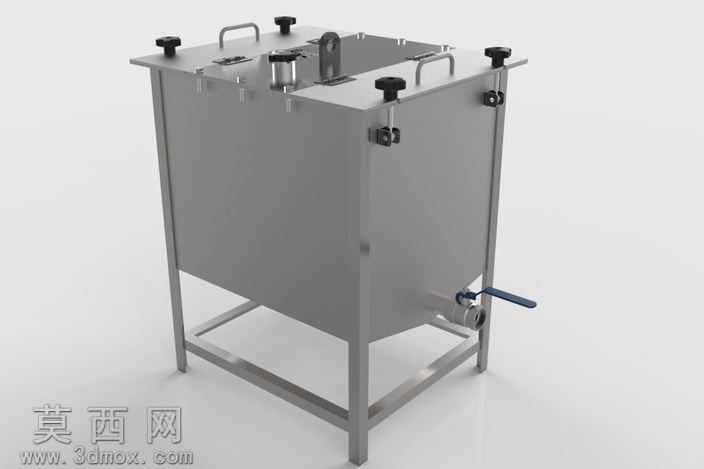

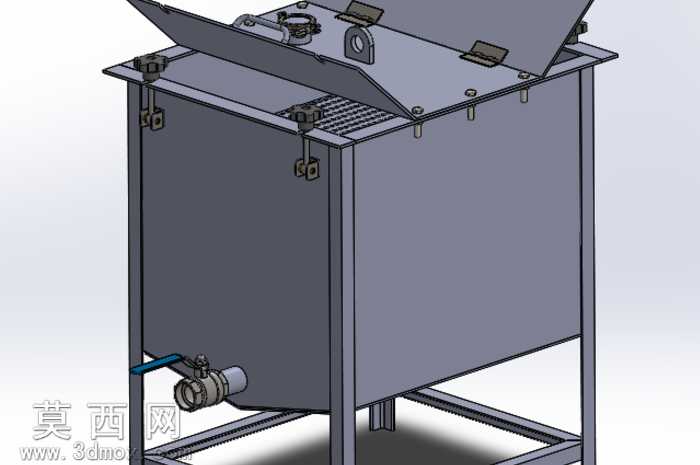

本作品为装甲车辆配套使用的储油箱体三维建模成果，建模过程严格遵循车载储油装置的工程设计规范，在三维软件中完成全参数化结构搭建，完整还原了箱体的每一处功能结构。模型首先构建了立式方形箱体的主体框架，采用带支撑脚的框架式承托结构，四条支撑腿搭配底部横向连接型材，保证箱体在车辆行进的颠簸工况下具备足够的结构强度，避免储油状态下箱体出现形变渗漏。箱体顶部设计为可开合的翻盖式检修结构，通过多组快拆锁扣实现箱盖的快速启闭，锁扣采用铰接式搭扣结构，无需额外工具即可完成开盖操作，方便日常对箱体内部进行清理、检修作业；箱盖内侧设置有格栅状过滤结构，加注油料时可初步滤除杂质，避免杂质进入供油管路造成部件堵塞。箱体侧面下部设置有带阀门的出油接口，阀门采用手柄式球阀结构，可手动控制油料的输出通断与流量大小，接口处预留了标准管路连接位，可直接对接车辆供油系统的输送管路。建模过程中对所有钣金件的折弯、焊接边都做了符合加工工艺的细节处理，搭扣、铰链、阀门等外购件都按照实际产品尺寸进行1:1建模还原，各部件之间的装配间隙、运动行程都经过干涉检查，确保翻盖开合、阀门启闭等动作不存在结构冲突。材质渲染阶段，箱体主体采用哑光深灰色金属材质模拟钢制焊接箱体的表面质感，搭扣、阀门等操作件做了金属防锈处理的质感表现，支撑框架做了防滑耐磨的表面纹理处理，整体渲染效果贴近实际装备的外观状态。设计过程中充分考虑装甲车辆的使用场景，箱体底部设置为微倾斜结构，可保证箱内油料能够完全从出油口排出，避免残余油料长期沉积在箱底变质，同时箱体边角都做了圆弧过渡处理，避免应力集中，提升箱体在复杂工况下的抗冲击能力，整体结构兼顾了实用性、可靠性与维护便捷性，完全满足装甲车辆车载储油的使用需求。
