手动杠杆式法兰连接阀组件结构设计

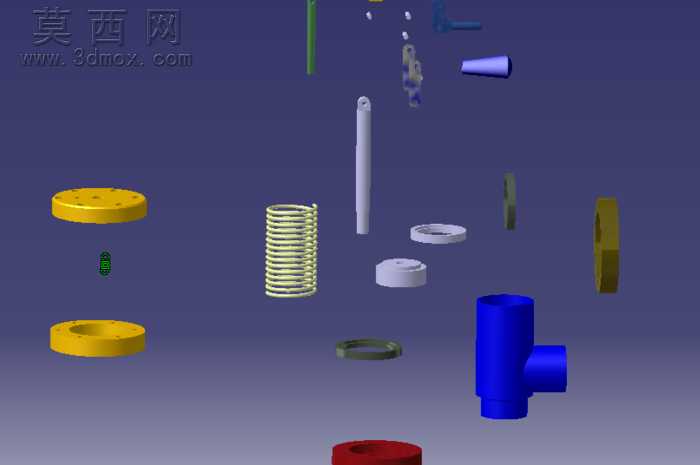

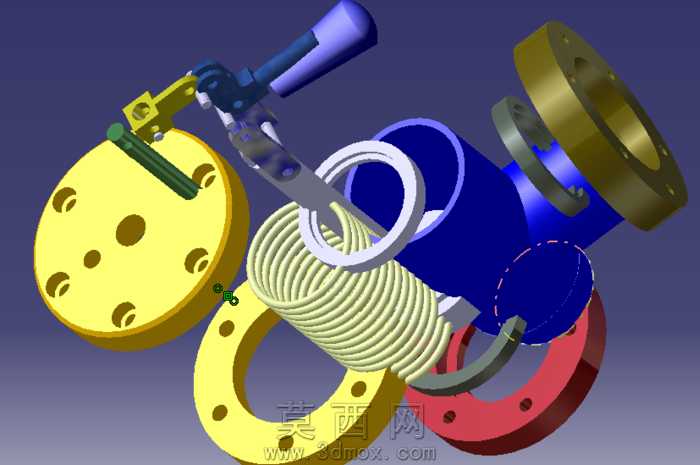

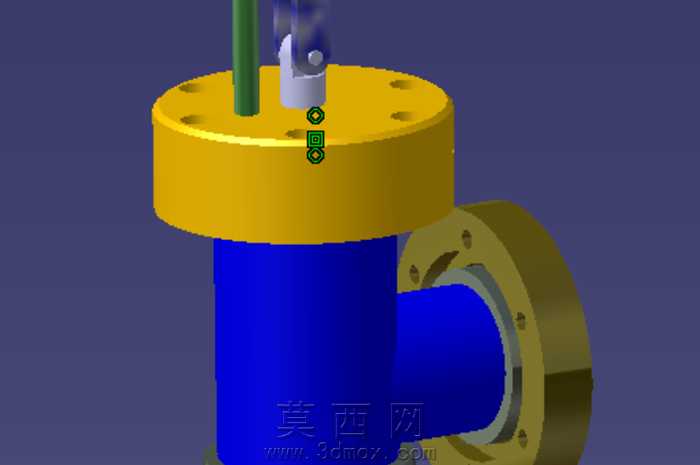

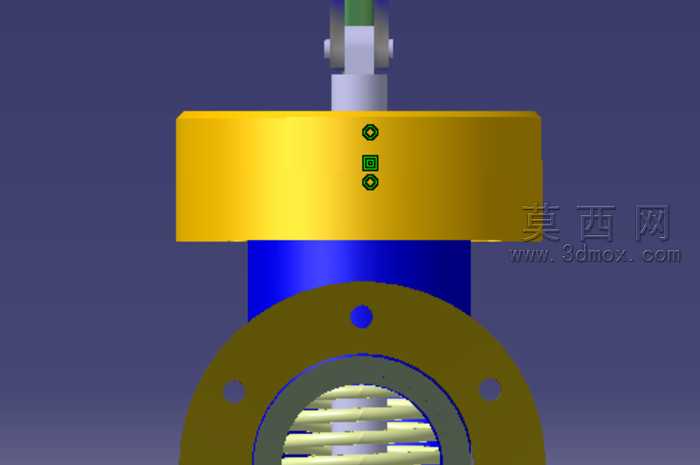

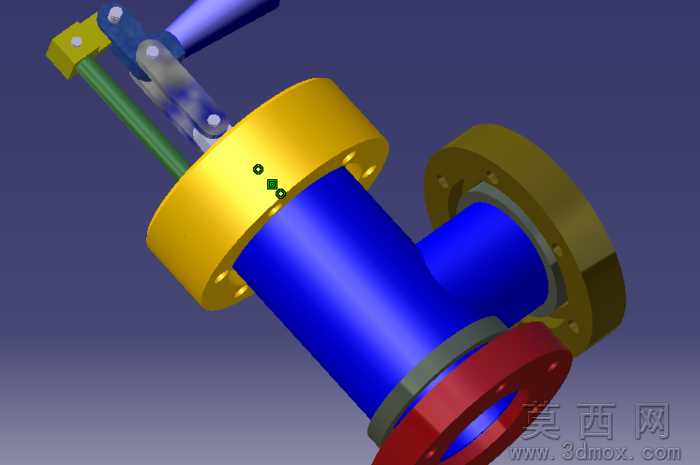

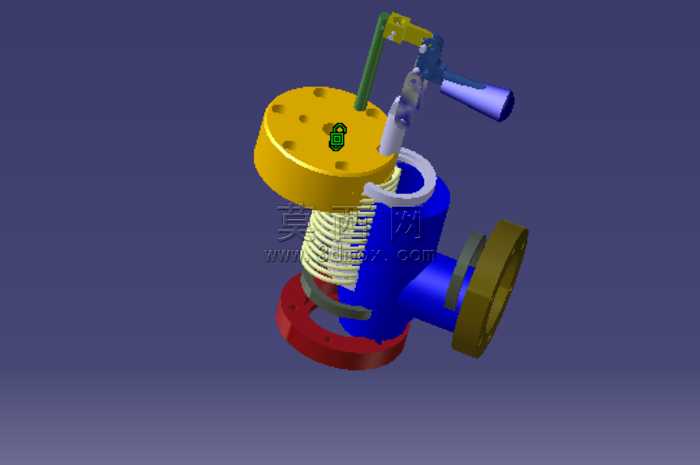

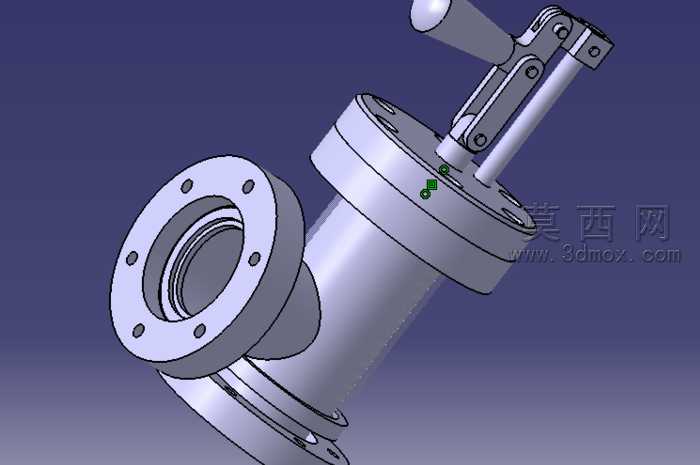

本阀组件采用三维参数化建模完成整体设计，建模过程中先对各零部件进行独立特征构建，再通过装配约束完成总装，确保各部件间的配合公差符合机械设计标准。模型渲染阶段为不同部件赋予了差异化材质：阀体主体采用蓝色哑光金属材质模拟铸钢基材，两端连接法兰分别赋予金色与红色金属漆材质区分不同连接端口，操作杠杆组件采用蓝紫色金属质感搭配银灰色销轴材质，操作手柄端部设置黄色防滑绝缘材质，提升视觉辨识度的同时还原真实工业产品的材质表现。结构设计上采用三通式阀体构型，侧向与轴向均设置法兰连接结构，可适配不同方向的管路安装需求，顶部集成杠杆式手动操作机构，通过连杆传动实现阀芯的启闭控制，杠杆结构的力臂比例经过优化，可降低手动操作所需的作用力，提升操作便捷性。建模过程中对法兰盘的螺栓孔位、密封槽结构、杠杆铰接点的配合间隙都进行了精细化还原，各部件的倒角、圆角等工艺特征均按照实际加工要求设置，既保证了模型的结构完整性，也为后续的工程图导出、结构仿真分析提供了准确的数字基础。整体设计兼顾了结构可靠性与操作实用性，装配逻辑清晰，各运动部件无干涉问题，可直观展示手动法兰阀的工作原理与装配关系，适用于流体控制设备的教学演示、产品方案展示以及后续的优化改型设计参考。
