航空飞行器机翼连接结构三维设计

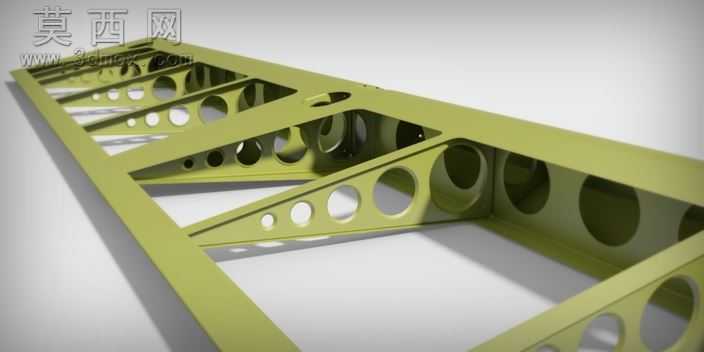

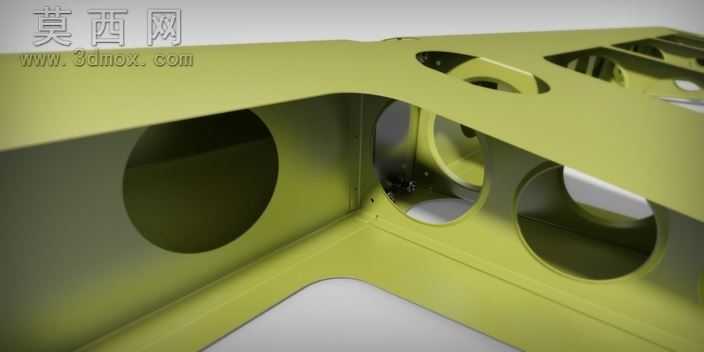

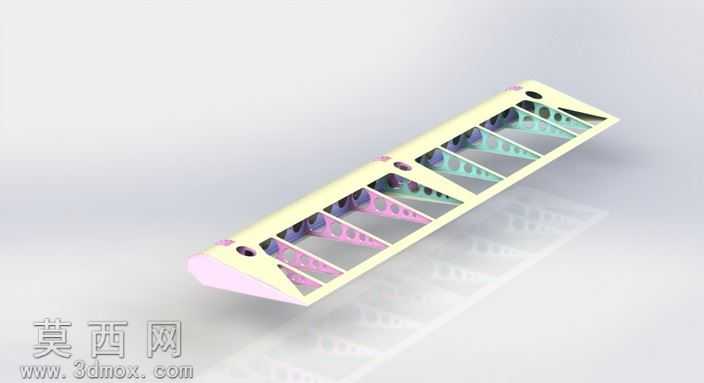

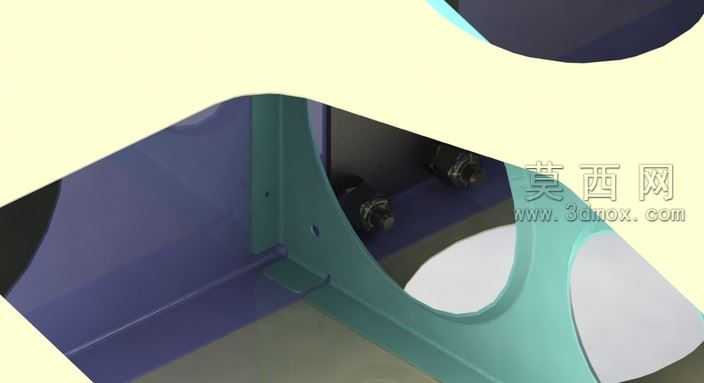

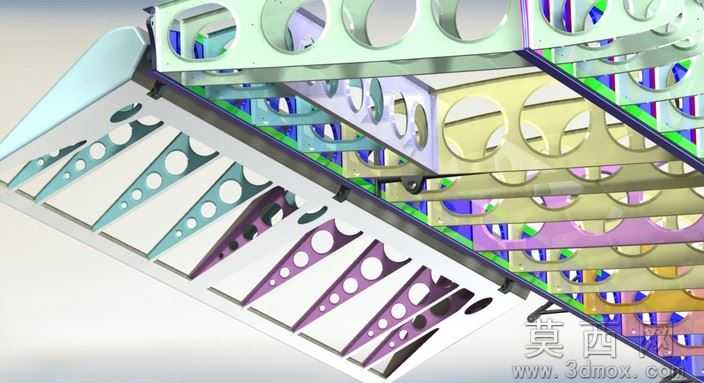

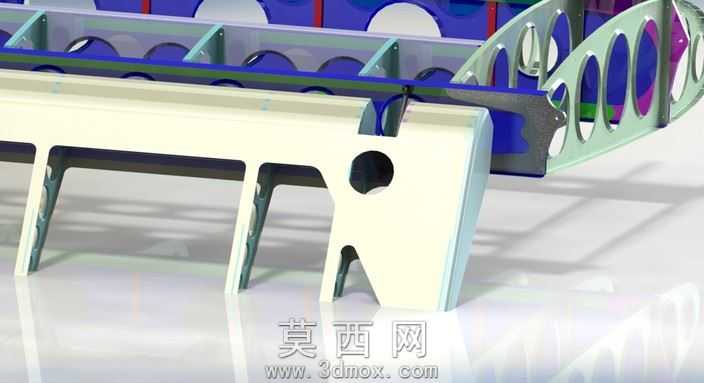

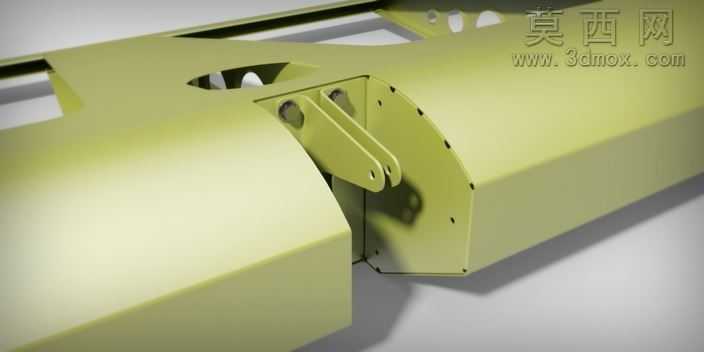

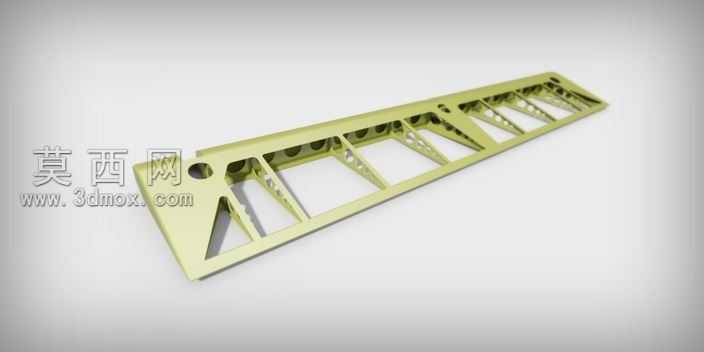

本作品为航空飞行器机翼连接段的三维结构设计，建模阶段采用参数化特征建模思路，先通过草图绘制机翼主体的截面轮廓，结合拉伸、放样命令生成机翼的主体蒙皮结构，保证翼型曲面的流线型过渡符合气动外形要求，曲面建模过程中对曲率进行连续校验，避免出现曲面褶皱、曲率突变的问题，保证外形的顺滑度。针对机翼与机身的连接部位，单独拆分出连接耳片、加强筋、安装孔位等细节结构，通过布尔运算、阵列命令完成多组螺栓孔的均匀排布，孔位间距严格按照机械连接的受力要求设置，同时对耳片部位做了圆角过渡处理，降低应力集中风险。材质渲染阶段，主体蒙皮采用航空常用的铝合金阳极氧化材质，调整材质的漫反射、粗糙度参数还原军绿色阳极氧化层的哑光金属质感，连接耳片、螺栓部位采用高强度结构钢材质，通过调整金属高光、反射参数区分不同构件的材质差异，渲染时添加柔和的环境光与定向主光源，突出结构的层次感与金属材质的真实质感，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。结构设计上充分考虑机翼的受力传递路径，在蒙皮内部对应连接耳片的位置设置了隐藏式加强筋结构，保证飞行过程中气动载荷可以通过蒙皮传递到连接耳片，再传递到机身主承力结构，所有连接孔位均做了沉头设计，保证安装后螺栓端面与蒙皮表面齐平，不会破坏机翼的气动外形。建模过程中对所有活动配合部位预留了合理的安装间隙，既保证连接结构的装配精度，也避免实际装配时出现干涉问题，整体结构拆分符合航空构件的加工工艺要求，钣金类构件的折弯半径、壁厚参数均符合实际钣金加工的工艺规范，可直接用于后续的工程图导出、工艺分析与模拟装配验证。
