115-70R16规格应急备用轮胎结构

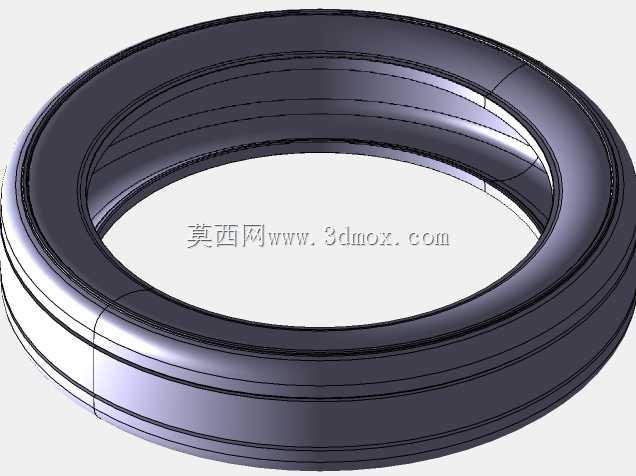

　　这款115-70R16规格的Stepne Lastik备用轮胎，是乘用车辆随车应急配置的非全尺寸临时替换部件，三维建模完整还原了成品轮胎的环形胎体轮廓、胎面分层结构、胎圈配合边界以及侧壁过渡曲面，可直接用于整车底盘布置校核、随车工具舱空间匹配、备胎升降机构选型以及售后备件展示等工程场景。日常车辆行驶中若主轮胎发生扎钉、慢泄气、爆胎等突发故障，在远离维修站点的路段无法即时补胎时，驾驶员可更换该备胎低速行驶至最近的维修网点，它不需要承担长期高速行驶的载荷要求，核心设计目标是在有限的随车储物空间内，提供可靠的临时脱困能力。

　　从结构设计思路来看，非全尺寸备胎相比常规行驶轮胎大幅收窄了胎面宽度，115毫米的胎面宽度远小于同轮辋直径的常规乘用轮胎，这种设计一方面压缩了轮胎整体占用的径向与轴向空间，让轿车后备箱下层储物舱、尾厢侧围凹槽或者底盘悬挂式备胎架都能轻松容纳，不需要侵占过多乘员舱或行李舱的有效容积；另一方面窄胎体的重量更低，驾驶员在路边徒手更换备胎时不需要搬运过重的总成，单人即可完成拆卸、对位、紧固的全套操作，降低突发故障场景下的操作难度。模型还原的胎体曲面保留了轮胎充气后的自然鼓胀弧度，胎侧区域的厚度过渡、胎面与胎肩的圆角衔接都按照真实橡胶轮胎的成型形态构建，没有生硬的直角转折，在做整车装配干涉检查时，可以准确模拟轮胎充气状态下的最大外轮廓，避免车辆满载颠簸、后轮转向跳动时，胎体与轮罩内衬、减震器弹簧、制动管路等周边部件发生运动干涉。

　　安装配合边界上，该轮胎适配16英寸直径的标准轮辋，胎圈位置的内环尺寸与轮辋的法兰凸缘完全匹配，建模时胎圈的环形锁紧结构按照真实轮胎的胎圈钢丝圈形态做了等比例还原，装配后胎圈可以紧密卡合在轮辋的止口位置，充气后不会出现滑圈、脱边的问题。轮胎的名义扁平比为70，也就是胎侧高度等于胎面宽度的70%，这个参数决定了轮胎的整体外径：搭配16英寸轮辋时，总成的整体外径和车辆原厂常规轮胎的滚动半径差值控制在合理范围内，临时替换装车后不会导致轮速传感器信号出现过大偏差，避免ABS、ESP等车身稳定系统因为轮速差异常触发误报警，保证低速应急行驶时的基础行车安全。载荷指数92对应单胎可承载的额定质量完全满足普通家用轿车整备质量下的单轴载荷要求，速度级别M对应的最高允许行驶车速为130km/h，而实际使用场景下驾驶员都会遵守备胎低速行驶的要求，通常车速不超过80km/h，且行驶里程不超过100公里，足够支撑车辆行驶至维修场所。

　　在三维建模的细节处理上，胎体表面的分层环线还原了轮胎成型过程中帘布层、带束层的铺层边界，胎面区域的环形轮廓预留了后续添加花纹特征的扩展空间，工程师可以在这个基础胎体模型上进一步细化胎面排水沟槽、侧壁标识字符、胎圈耐磨胶条等细节特征。做底盘总布置时，将该备胎模型放入后备箱备胎舱，可以校核备胎舱的冲压深度、固定螺栓的长度、随车工具的摆放空间：因为窄胎的中心凹槽空间更大，千斤顶、轮胎扳手、牵引钩等随车工具可以直接放置在轮胎中部的空腔内，充分利用冗余空间。如果是底盘外挂式备胎的SUV或者轿车，还可以用该模型校核备胎升降器的悬挂行程、备胎与后保险杠下沿的离地间隙，避免车辆通过坡道、坑洼路段时备胎底部发生剐蹭。此外在做车辆使用说明书的备件图解、维修工位的换胎操作演示动画时，该高精度胎体模型也可以直接调用，不需要额外逆向扫描实物，大幅缩短技术资料的制作周期。模型的环形曲面连续顺滑，没有破面、重叠面等几何错误，导入各类三维装配环境后都可以正常完成剖切、测量、干涉检查等操作，结构设计人员可以直接基于该模型反向推导备胎固定支架的夹持弧度、捆扎带的绕行路径，保证相关固定部件的设计完全贴合胎体外形，固定后不会在车辆行驶颠簸中出现松动异响。
