折叠悬臂式桌面观测放大镜结构设计

　　桌面观测放大镜在电子维修、小件装配、印刷品核对和实验室目视检查中属于高频辅助工装。它的核心价值不是单纯放大影像，而是把操作人员的双手从持镜动作中释放出来，使焊点、引脚、丝印、细小刻度和微小装配间隙能够在稳定视场内被持续观察。实际工位上，操作者常需要一手持烙铁或镊子，另一手调整工件，若使用手持放大镜，视线会随手部抖动而漂移，长时间作业还会造成肩颈和手腕疲劳；悬臂式结构则将镜片固定在可调空间位置，配合底座配重形成稳定支撑，使焦距、观察角度和工作距离能够根据不同任务快速锁定。

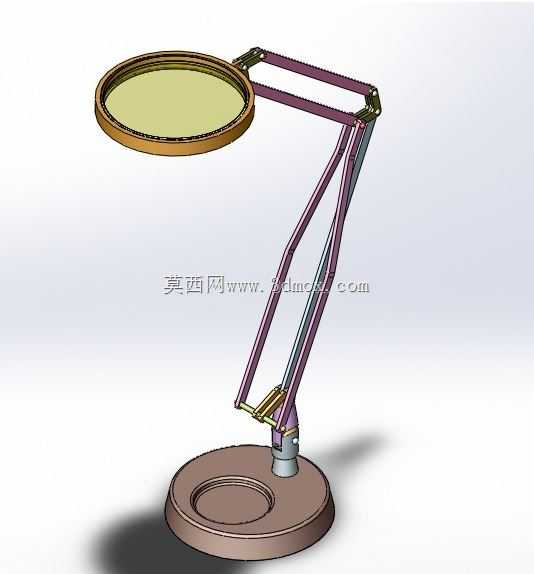

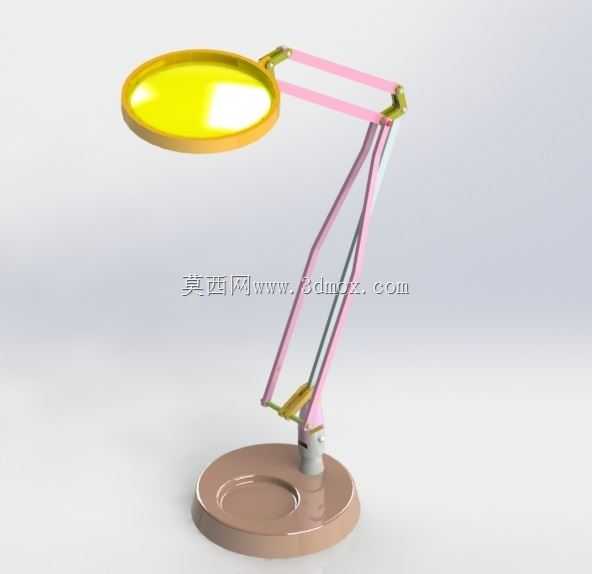

　　该结构采用圆形镜片与双平行连杆组合的形式。镜片外圈设置刚性边框，边框既保护玻璃边缘，也作为悬臂前端的安装接口。镜片朝向可通过端部铰点调整，以适应坐姿观察、俯视工件或斜向检查侧壁等不同姿态。悬臂部分由两组细长杆件构成平行四边形运动机构，杆件之间通过多个转轴连接，抬起、放下、前伸和回收时镜片姿态保持相对稳定，不会因臂长变化而产生明显翻转。粉色杆件在模型中主要承担外形与连接表达，工程落地时可替换为冷轧钢喷塑件、铝合金阳极氧化件或工程塑料注塑件，材料选择取决于承载要求、成本控制和作业环境。

　　底座是整台设备的安装边界和稳定性来源。图中底座为圆盘形，底部接触面需要保持平整，上部设置立柱安装位，并在盘面预留浅槽区域，可临时放置螺钉、电阻、芯片、针脚或小型工具。底座重量必须与悬臂最大伸出量匹配：当镜片完全伸到底座外缘以外时，重心仍应落在支撑面范围内，否则设备会在调整臂杆时发生倾翻。若用于生产线固定工位，也可在底座上增加安装孔，通过螺栓将其锁定在工作台面；若用于移动维修场景，则保留配重底盘，依靠自重满足稳定性。底座直径、立柱高度和悬臂展开半径共同决定设备占用空间，选型时不能只看镜片直径，还要核对工作台深度、操作者胸前距离以及工件上方是否有货架、灯架或设备护罩干涉。

　　铰接点设计是这类放大镜能否长期使用的关键。每个转轴既要能灵活转动，又要在松手后保持位置，因此常见结构会在销轴处加入摩擦垫片、锁紧螺母或弹簧垫圈。关节阻尼过小，镜片会因自重下垂；阻尼过大，单手调整又会费力。平行连杆的上下铰孔应保证同轴度，若两侧支架孔位偏差较大，臂杆运动时会出现卡滞、扭曲或异响。前端镜框铰点则需要提供角度保持能力，通常采用齿盘、紧定螺钉或摩擦压片，使镜片在俯视、平视和倾斜观察之间切换后不会自行滑落。

　　镜片部分以透明玻璃为主要观察介质，玻璃表面耐磨、光学稳定性好，适合反复擦拭和长期工位使用。镜框与玻璃之间应设置缓冲槽或弹性压圈，避免金属硬接触导致镜片崩边。对于电子装配场景，还可在镜框周边增加环形光源，使光线从观察方向附近均匀照向工件，减少元件引脚投影；若用于检验印刷字符或表面划痕，则应控制光源角度，避免强反射掩盖缺陷。放大镜工作距离与放大倍率相互制约，倍率越高，镜片到工件的距离通常越短，景深也越小，因此结构设计要给烙铁、镊子和手部动作留出足够操作空间，不能盲目追求高倍率而牺牲作业可达性。

　　从三维建模角度看，该产品适合按底座、立柱、下臂杆、上臂杆、连杆铰轴、镜框、镜片和压盖等分件建立装配关系。底座与立柱之间应体现止口或法兰连接，臂杆铰链处保留销轴穿装路径，镜框与臂端通过独立旋转副连接。建模时需要重点检查臂杆在完全折叠、完全展开和侧向偏摆等极限姿态下的干涉情况，尤其是双杆并列区域，杆件之间不能在运动过程中相互摩擦。圆盘底座边缘、立柱过渡区和镜框包边可采用圆角处理，既减少磕碰风险，也便于后期表面处理。

　　在实际应用中，这类设备常布置在返修台、质检台、装配流水线旁和手工焊接工位。操作人员将工件放在底座前方或盘面浅槽内，调整悬臂使镜片覆盖目标区域，再通过前端铰点改变镜片倾角，直到视线垂直穿过镜片中心。对于引脚密集的电路板、细小标签、微型弹簧、精密垫片和通讯模块接口，稳定的放大视场能够降低误判率，也能减少操作者反复低头凑近工件的动作。结构上不追求复杂传动，而强调关节寿命、重心稳定、操作空间和观察舒适性，这也是桌面辅助观测设备在制造与维修场景中持续使用的根本原因。
