多关节工业夹持机械臂全套结构

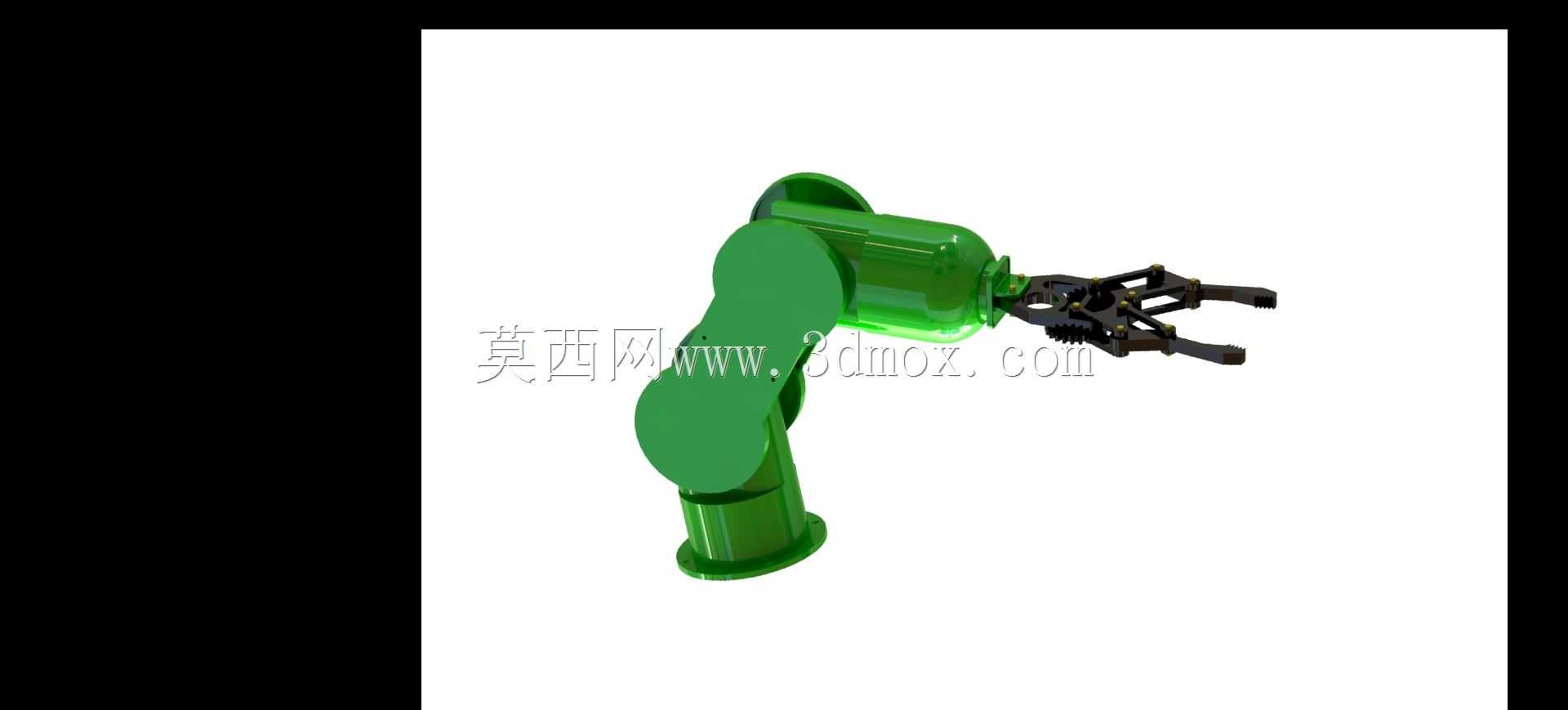

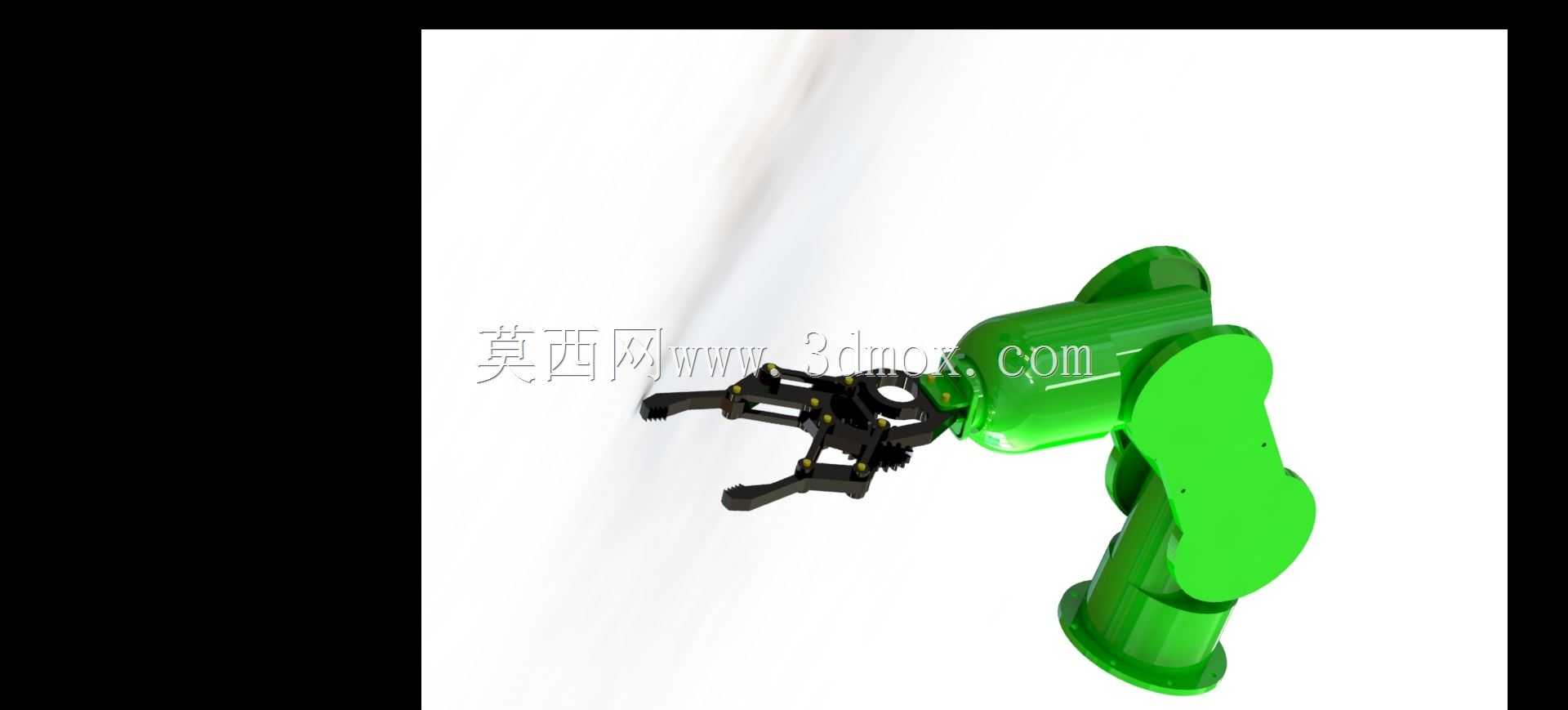

　　这套多关节夹持机械臂的三维结构，覆盖了从底座回转支承、大臂摆动关节、小臂俯仰关节、腕部旋转机构到末端夹爪的全部独立零件，每一处连接配合、传动布局、安装接口都完成了实体还原，并非单一外观曲面文件。在3C电子装配工位里，这类臂体常承担电路板上下料、小型壳体转运、螺丝工位取放件任务；在轻工包装线可完成规整小件的抓取码放，教学实训场景中也能作为六轴运动学演示、关节装配训练的实体参照，末端夹爪的开合行程适配规则形状的硬质工件，针对异形件也可通过更换夹指适配块调整夹持范围。

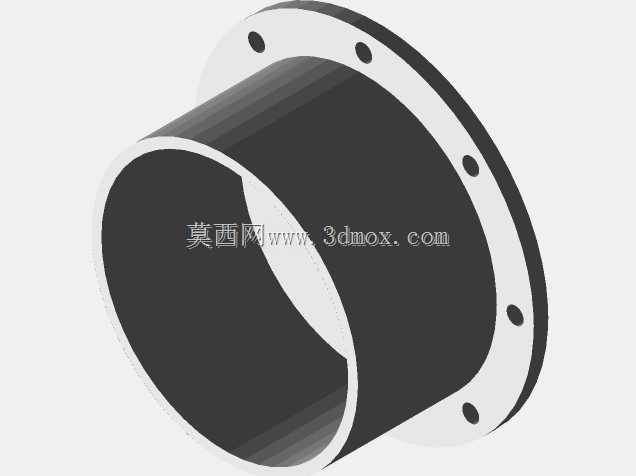

　　设计阶段首先锚定工位的作业半径需求：底座采用立式圆柱固定结构，底部预留环形安装法兰孔位，可直接锁附在设备工作台面或者配套移动小车上，安装边界需要在底座周边预留不小于臂展二分之一的回转避让空间，避免大臂回转时和周边线体护栏、料架发生硬干涉。大臂与底座的连接关节内置回转驱动安装位，结构预留了伺服电机、谐波减速器的装配空腔，关节两侧的端盖、密封挡圈都单独拆分建模，装配时可以清晰看到轴承的压装定位台阶、轴肩的限位尺寸，不会出现零件穿插、配合面错位的问题。

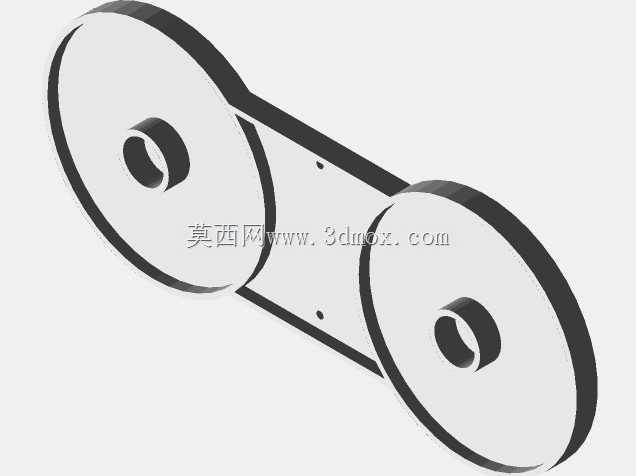

　　小臂和大臂的铰接关节采用双侧支撑布局，相比单侧板悬臂结构，关节受力时的偏载力矩更小，长期往复摆动不会出现轴套单侧磨损过快的问题，关节处的走线槽顺着臂体内侧预留，动力线、编码器线可以从臂体内部空腔穿行，外部不会裸露拖拽管线，既避免工位上工件勾挂线缆，也让臂体回转时的管线弯折半径控制在耐折寿命范围内。腕部衔接小臂和末端夹爪的位置设置了旋转关节，可带动夹爪完成工件姿态调整，在抓取摆放方向有要求的工件时，不需要额外调整整臂姿态就能完成工件转向，缩短单工位动作节拍。

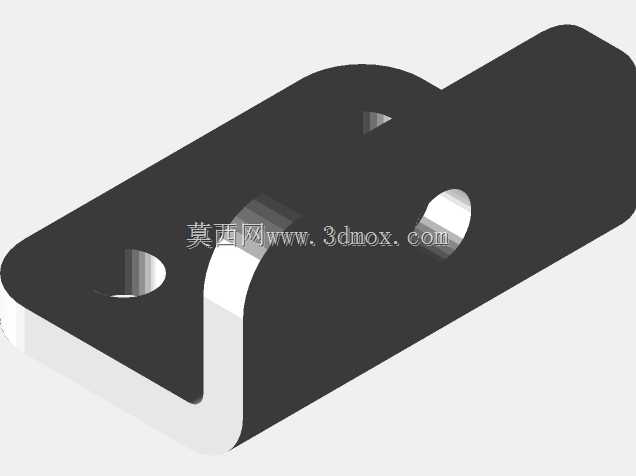

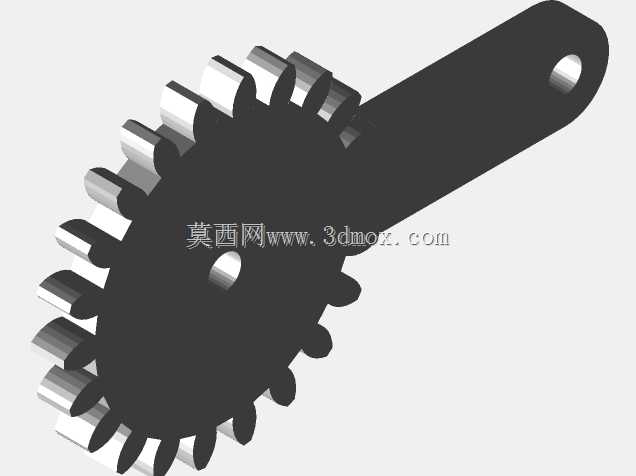

　　末端夹持器采用平行双指夹爪结构，夹指根部和滑动滑块通过销钉定位，传动连杆的铰接点全部做了衬套安装位，开合动作时两根夹指同步对中，抓取工件不会出现偏夹滑落的情况；夹指前端预留了螺纹安装孔，现场可以根据被抓取工件的外形，更换橡胶垫夹指、V型块夹指或者定制仿形夹指，不需要改动腕部连接法兰就能快速切换工装。整套臂体的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在人机协同的半自动化工位上，即便操作人员误触运动中的臂体，也不会被锐边刮擦，外罩壳的安装卡扣、固定螺丝孔位都和内部骨架一一对应，拆罩维护时可以直接对准孔位锁附。

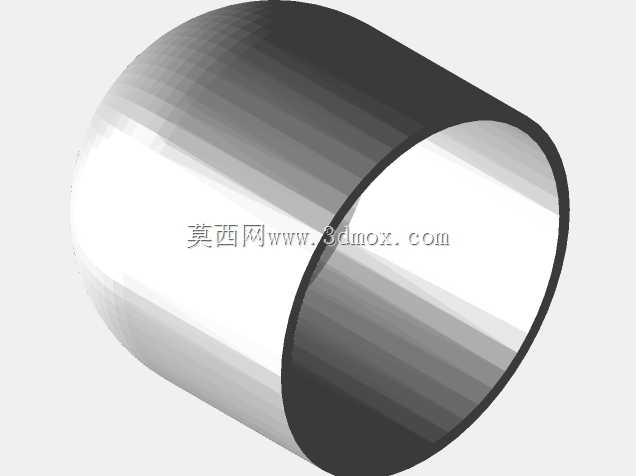

　　从安装边界来看，臂体完全收拢直立时的占地轮廓仅和底座法兰尺寸相当，展开至最大作业半径时，臂体水平方向的伸展范围覆盖常规小型装配工位的上下料区间，高度方向从底座安装面到夹爪最高位的行程，可以适配常见的皮带线高度、工作台料盘高度，不需要额外加高底座。所有零件的配合公差在建模时都预留了合理间隙：旋转关节的轴和轴承内孔采用过渡配合定位，轴承外圈和关节座孔采用台阶限位，端盖锁紧后轴承轴向无窜动；铰接销和连杆孔之间预留衬套壁厚空间，现场装配时可以根据实际负载选配铜衬套或者自润滑衬套。臂体的负载承载逻辑顺着关节传递：夹爪抓取的工件重量依次通过腕部、小臂、大臂传递到底座法兰，每一段臂体的截面壁厚都做了等强度优化，在保证刚性的前提下去掉了非受力区域的多余材料，既控制整体自重，也降低了关节驱动的负载余量要求。在做工位布局仿真时，可以直接导入这套完整装配体，验证臂体全行程运动中和周边设备的干涉情况，也可以拆分单个零件出工程图，用于机加工件的生产下料、标准件的选型采购，整套结构没有缺失的装配特征，每一个螺丝、垫片、销钉都有对应的安装位置，完全贴合实际工业机械臂的装配逻辑。
