24X5法兰式滚珠丝杠传动副

项目分类:通用机械零部件 发布时间:2022-06-09 ID:650867
  • 24X5法兰式滚珠丝杠传动副
  • 24X5法兰式滚珠丝杠传动副
  • 24X5法兰式滚珠丝杠传动副
  • 24X5法兰式滚珠丝杠传动副

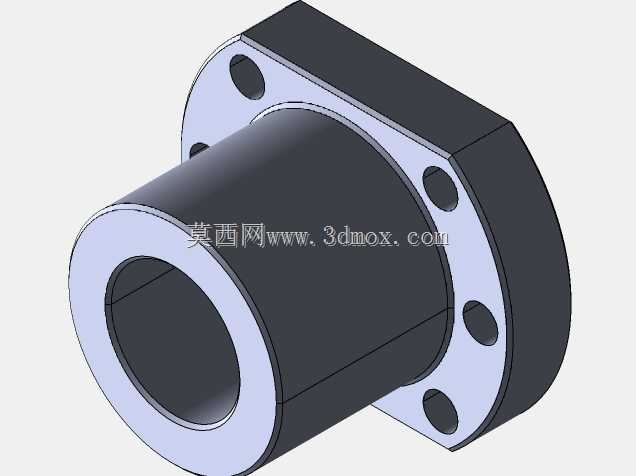

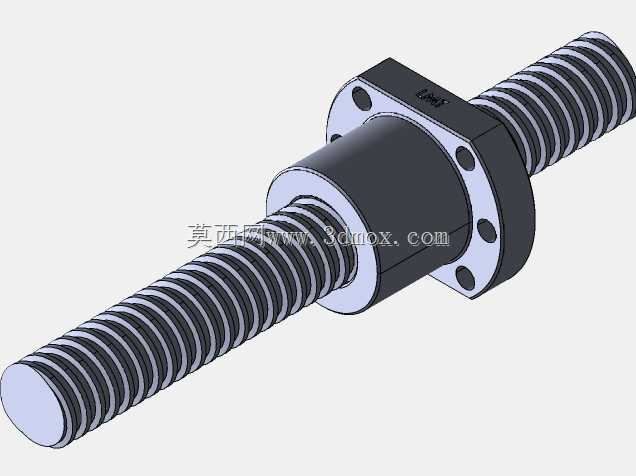

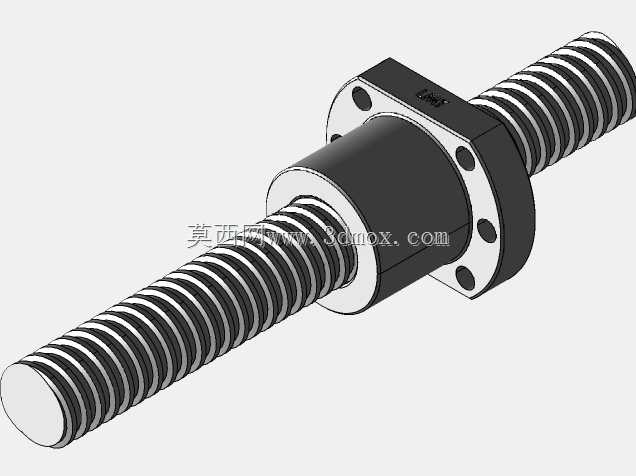

  这套滚珠丝杠传动副采用法兰式螺母与轧制丝杠配合的结构形式,公称直径24mm,导程5mm,属于中等负载直线进给场景里比较常用的规格。从三维结构上看,螺母本体为带切边的圆形法兰盘,法兰端面上均布六个安装通孔,孔位围绕螺母轴线呈圆周排布,安装时可以直接将螺母贴合在移动滑台的安装面上,穿入内六角螺钉完成锁紧,不需要额外加工转接座,这种安装方式在数控滑台、自动化模组里装配效率很高,也方便后期维护时整体拆卸更换。丝杠杆身全程加工连续圆弧螺旋滚道,滚道和螺母内部的回流滚珠形成滚动摩擦副,相比传统滑动丝杠,传动效率可以提升到九成以上,驱动扭矩需求大幅降低,长时间往复运行的温升也更小。

  从实际选型边界来看,24mm直径的丝杠杆身刚性足以支撑跨度在八百毫米以内的水平安装工况,垂直使用时配合制动电机或者带自锁的减速机构,可以避免滑台断电下坠。5mm的导程设定兼顾了进给速度和位置分辨率:搭配常用的伺服电机,电机每转一圈螺母直线移动5mm,在电子齿轮比匹配合理的情况下,很容易实现微米级的定位重复精度,既不会因为导程过小导致快移速度上不去,也不会因为导程过大降低系统分辨率。螺母内部设计有循环回流通道,滚珠在滚道内承载走完工作行程后,通过回流管回到起始承载区,整个循环路径顺滑无卡滞,三维建模时可以清晰看到螺母两端的密封挡圈结构,挡圈采用双唇防尘设计,能够阻挡加工现场的切屑、粉尘、切削液进入螺母内部,延长滚珠和滚道的疲劳寿命。

  在设备应用层面,这类丝杠副大量出现在小型数控铣床的XYZ进给轴、点胶设备的升降轴、锂电叠片设备的推料轴、检测设备的平移工位上。水平安装场景下,丝杠两端通常采用固定侧加支撑侧的支座组合:固定侧使用成对角接触轴承约束丝杠的轴向和径向位移,支撑侧使用深沟球轴承允许丝杠因温升产生微量轴向伸长,避免杆身热胀顶弯。法兰螺母的六个安装孔在建模时已经预留了标准螺钉的沉头空间,滑台安装面的厚度只要大于12mm,就能保证螺钉啮合长度足够,不会出现螺纹滑牙。外形尺寸上,螺母法兰的最大外径略大于螺母圆柱本体,切边结构留出了扳手卡位空间,装配时可以用开口扳手卡住螺母本体防止跟转,再锁紧安装螺钉。丝杠的两端轴颈可以根据不同设备的支座尺寸加工成台阶轴,轴端预留联轴器夹持位,通过梅花联轴器或者膜片联轴器和电机输出轴连接,膜片联轴器的零间隙特性可以保证传动反向无背隙,满足精密定位的要求。

  设计校核阶段需要重点关注丝杠的临界转速和压杆稳定性:当丝杠两端固定支撑、工作行程较长时,要核算最高转速是否低于临界转速的百分之八十,避免杆身运转时出现共振挠曲;轴向负载较大的推料工况,要核算丝杠的压杆屈曲安全系数,确保额定动载荷覆盖实际工作载荷的三倍以上。螺母的法兰端面和丝杠轴线的垂直度在加工时需要严格控制,若安装面倾斜,会导致螺母承受偏载,滚珠局部应力集中,提前出现点蚀失效。三维模型里完整还原了螺旋滚道的牙型轮廓、法兰安装孔的位置度、螺母外圆的同轴度关系,结构工程师在做整机布局时,可以直接调取模型核对滑台的安装孔位、丝杠运行的行程空间、螺母移动时和周边护罩的干涉距离,不需要二次测绘零件尺寸。滚道的螺旋升角和导程5mm的参数完全匹配,滚珠直径和滚道曲率半径的配合符合通用滚珠丝杠的设计规范,运转时滚珠和滚道的接触角保持在45度左右,轴向承载能力和径向抗倾覆能力均衡。丝杠两端的中心孔在模型里也做了体现,加工时可以采用两顶尖装夹磨削滚道,保证全行程滚道的导程精度一致。
