车间物料周转框式手推车结构设计

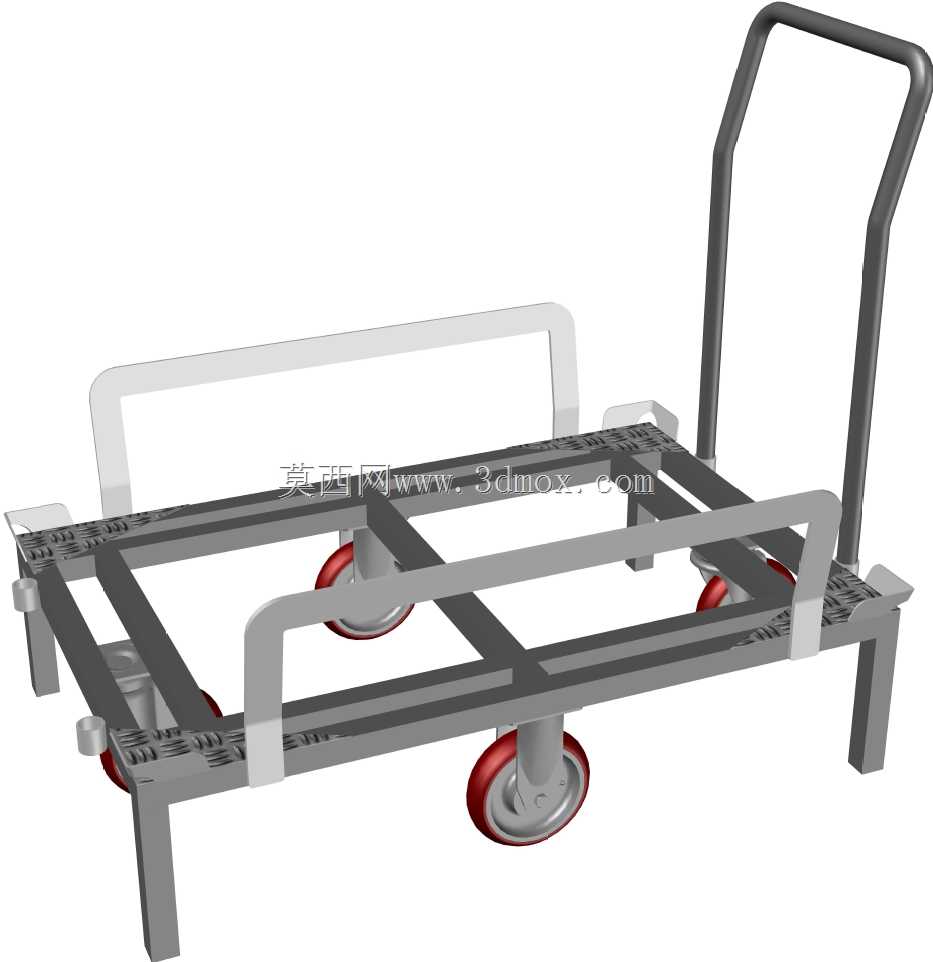

　　这款框式手推车主要面向车间内部短距离物料转运场景，常见于机加工工位之间的半成品周转、仓储拣货后的料箱转运、装配线旁的配套件配送以及维修班组工具携行。车体没有采用整块封闭台面，而是以方管焊接形成矩形承载框架，框架四周设置低矮挡栏，这种结构更适合放置标准塑料周转箱、金属料筐或带底脚的工件托盘——料箱落位后由挡栏限制横向滑移，转弯经过通道接缝或地面轻微起伏时也不会从侧面滑脱。

　　从实际使用逻辑看，手推端设置在车体一侧，推把采用圆管弯制成高位U形，握持高度适配成年操作者自然站立姿态，推行时手臂无需过度弯腰，长时间往返配送时疲劳度更低。推把立柱与底盘框架之间通过焊接节点传力，侧向转向时人手施加的横向力矩能够直接传递到靠近推把端的两个脚轮安装位，转向响应直接，不会出现台面与推把之间松动虚位。四只脚轮均采用带红色轮面的万向脚轮，轮架通过顶板与底盘方管梁连接，靠近推把端的脚轮作为主要转向轮，前端脚轮随动；在狭窄通道内原地调整方向时，四只万向轮的组合允许车体小半径横移，对于设备排布密集的装配车间更为友好。轮体选用软硬适中的聚氨酯轮面，在环氧地坪和水泥地面上滚动阻力较小，同时不会像硬铁轮那样压伤地坪或产生明显冲击噪声。

　　承载框架的设计思路围绕轻量化与刚度平衡展开：主承重梁沿车体长度方向贯通，横向方管按料箱底脚间距布置，既保证料箱底部有足够支撑点，又避免满铺钢板带来的自重增加。框架边角处做了圆滑过渡，挡栏高度控制在较低范围，一方面足以阻挡料箱侧移，另一方面不会妨碍操作人员从上方取放工件；当需要搬运尺寸略大于车体的长条形物料时，低矮挡栏也不会形成干涉。车体四角的支腿在脚轮安装位上方局部加强，承载后载荷由方管梁分散到四个轮位，避免单点应力集中。

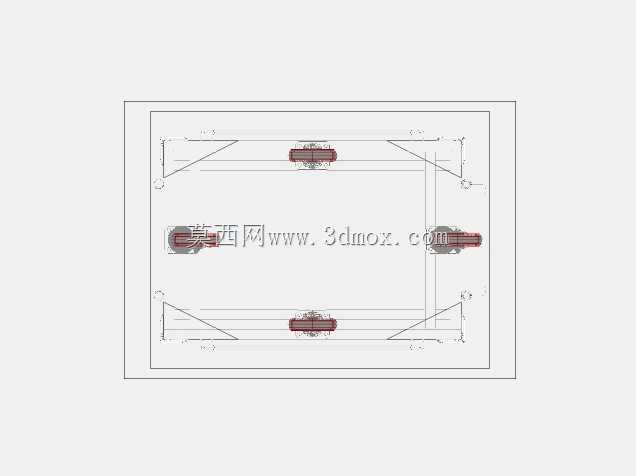

　　布局边界上，整车长度按照常见车间通道宽度和周转箱排列模数确定，台面可并排放置若干标准尺寸料箱，宽度方向保留两侧挡栏与脚轮安装余量，确保在标准人行通道和电梯门内通行。推把最高点距地面约为成年人腰部至胸口之间的施力区间，推把横向宽度小于车体外形宽度，靠墙停放或推入货架间隙时不会先发生磕碰。脚轮安装后最低点与底盘框架之间保留足够离地间隙，经过车间门槛、地面线槽盖板时，框架底部不会刮蹭障碍物。

　　建模时需要重点控制方管梁的中心线交点与焊接贴合面，挡栏弯管的圆角半径应与实际弯管工艺一致，脚轮顶板的孔位需按照选定脚轮样本预留，避免后期装配时孔距不匹配。推把圆管与底盘连接段应保留足够插入或搭接长度，以反映真实焊接强度；车体框架上若用于绑定料箱，可在侧梁位置预留绑扎附件的安装空间。整体结构没有复杂传动部件，核心在于框架刚度、脚轮选型、推把人机高度以及周转箱定位边界的协调，适合作为工位物流器具设计和仓储搬运设备建模的参考结构。
