工业车间重载四轮周转转运手推车

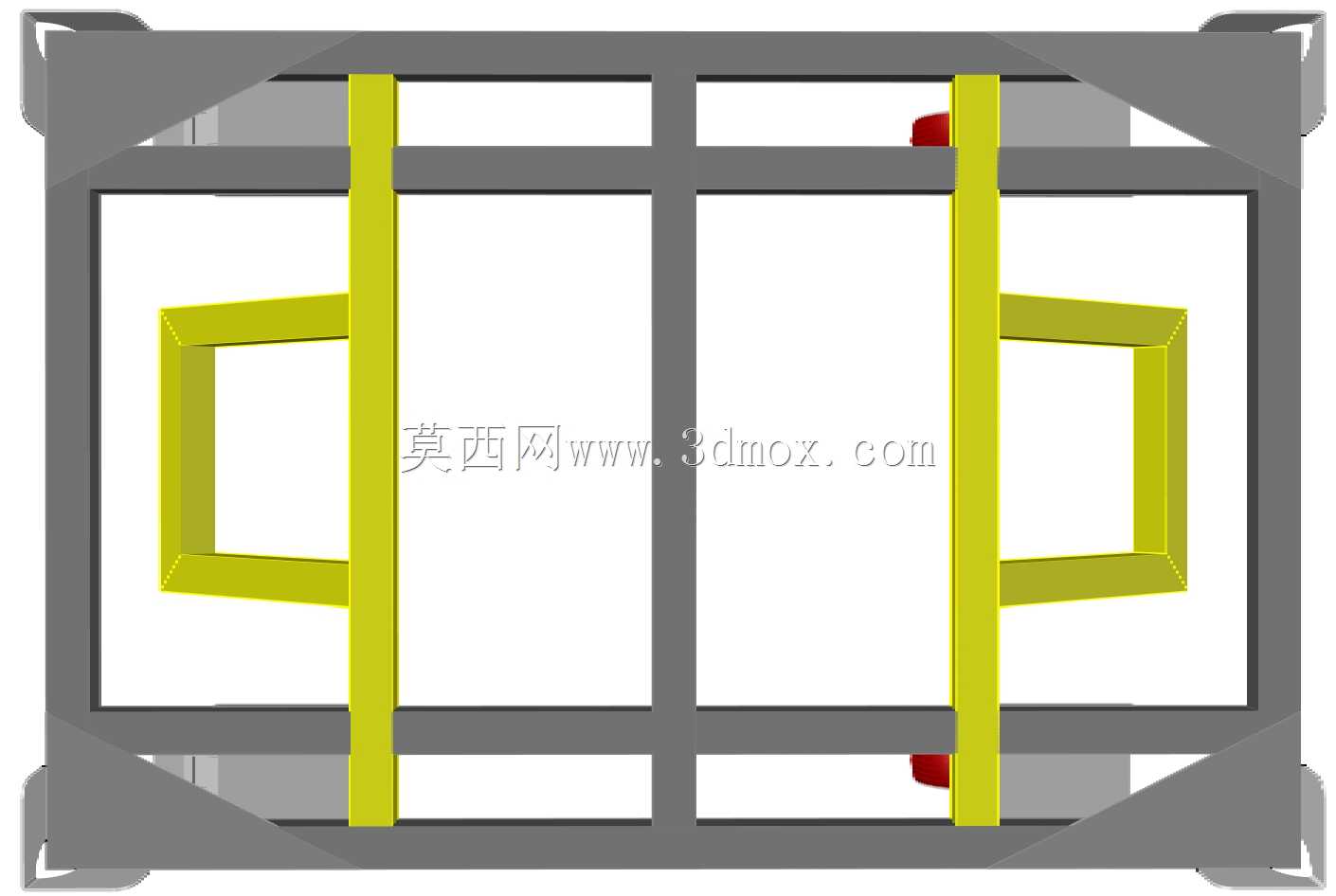

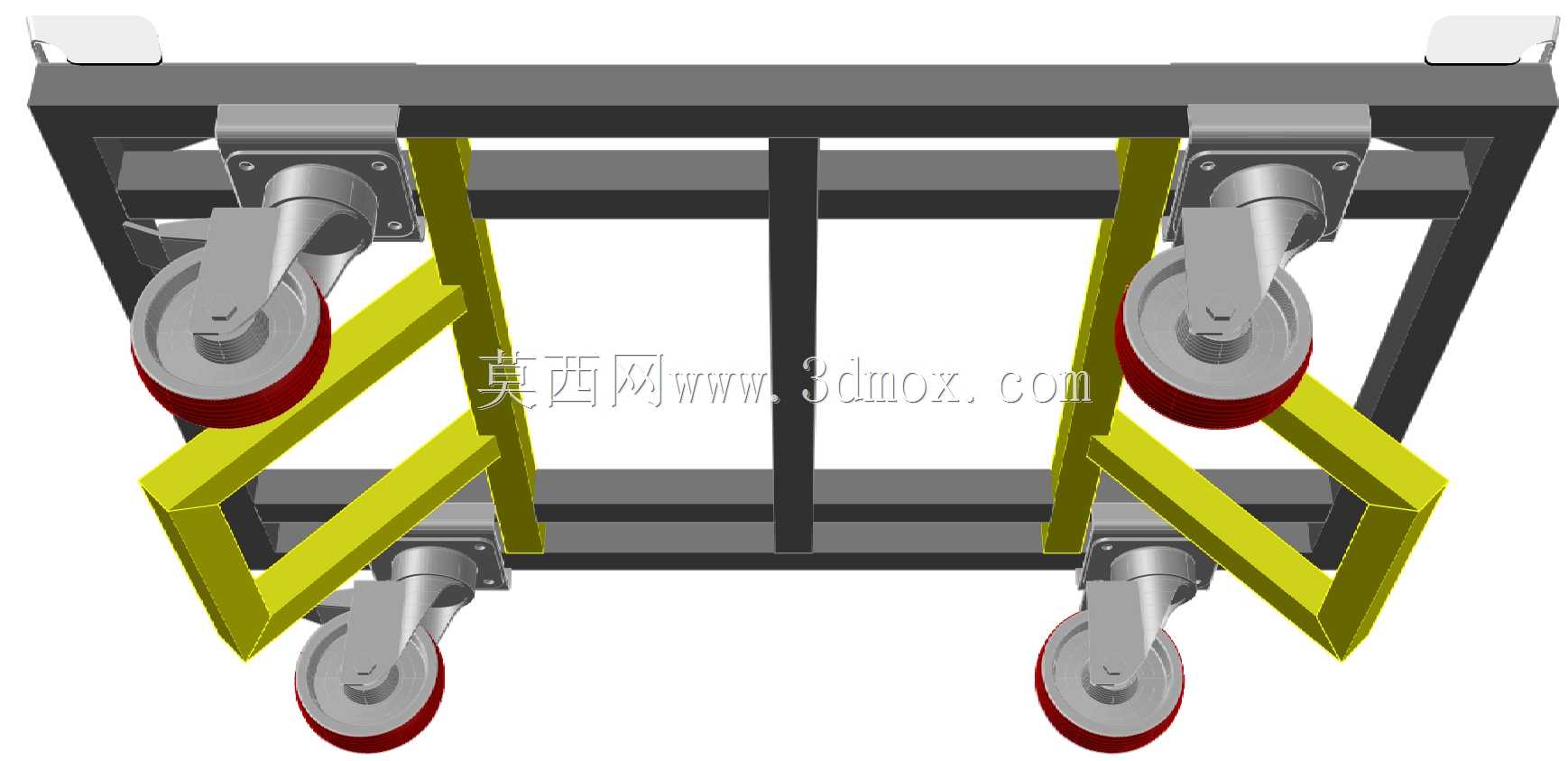

　　这款四轮转运台车的结构方案，最初是围绕机加工车间工序间工件周转、仓储库区整托物料短驳、装配线边工位料箱转运这几类高频场景搭建的，日常在厂区平整硬化路面、环氧地坪车间、仓储通道内使用，既可以承载规整的方形料箱、待加工金属坯料，也能通过框架内侧的限位结构固定异形工装件，避免转运过程中物料滑移磕碰。从底部结构可以看到，整车采用方管焊接框架作为承载基体，四根主承重梁沿车体纵向贯通，横向布置多根加强方管形成网格状承托面，没有采用薄钢板整面铺焊的设计，一方面大幅降低整车自重，减少人工推行的阻力，另一方面网格间隙可以漏除工件携带的切削液、金属碎屑，避免积液在台面积存造成工件锈蚀，日常清扫台面杂物也更为便捷。

　　框架两侧倾斜布置的黄色方管挡边是整车的限位核心，挡边从台面边缘向上斜向延伸，形成向内收拢的围挡角度，放置在台面上的物料即使在启停、转向时出现小幅滑动，也会被斜向挡边导向归位，不会直接从车体侧方滑落，相比直立式围挡，斜向结构在吊装上下料时不会和吊具、叉车叉齿发生干涉，航吊将工件吊至台车上方后，可以直接垂直落料，不需要额外对位避让围挡。行走部分配置四只工业万向脚轮，轮体采用红色聚氨酯轮面搭配金属轮芯，聚氨酯材质在厂区地坪推行时不会压伤环氧地面，滚动阻力远低于纯铸铁轮，推行过程噪音极低，金属轮芯则保证重载下轮体不会发生形变，长期使用轮面不会出现偏磨脱胶。脚轮的安装支架采用厚钢板冲压焊接成型，转盘位置配置推力轴承，

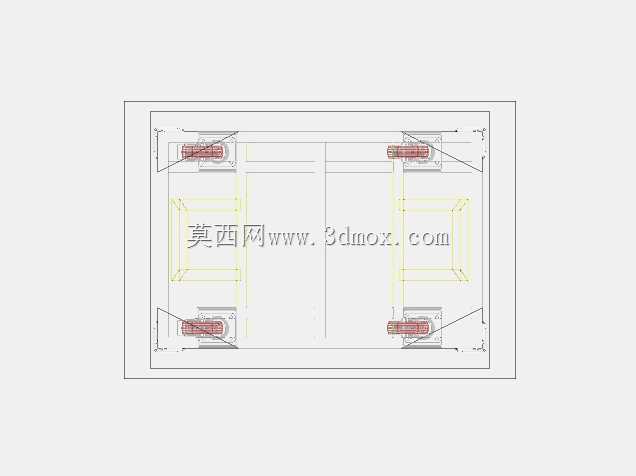

　　转向时可以360度灵活回转，即使整车满载状态下，单人也可以轻松调整推行方向，四只脚轮均通过螺栓固定在框架底部的安装垫板上，垫板和主方梁满焊连接，避免轮体受冲击时安装位出现开焊脱落，后期脚轮出现磨损时，可以直接拆卸螺栓更换备件，不需要整体切割车架，维护成本极低。框架两端顶部设置的白色挡块是端部限位结构，高度略高于台面承载面，当物料沿车体纵向滑动时会被挡块拦截，配合两侧斜向挡边形成三面围挡的承载空间，台车未设置扶手结构，可根据实际使用需求在车体端部加装推拉手杆，也可以直接通过框架方管施力推行，适配不同作业人员的操作习惯。建模过程中所有方管构件均采用实体焊接结构还原，脚轮的转盘、轮面、安装板、紧固螺栓都按照实际工业脚轮的样本尺寸搭建，

　　框架的拼接位置预留了合理的焊接焊脚间隙，没有出现构件穿插的建模错误。整体外形按照厂区常规通道宽度设计，车体宽度适配1.2米标准仓储通道，长度可以满足两个标准塑料周转箱并排摆放，高度控制在人体腰部以下的合理区间，人工取放物料时不需要过度弯腰，符合车间人机工程要求。安装边界方面，脚轮安装孔位按照通用工业脚轮的标准孔距设计，替换不同尺寸、不同承载等级的脚轮时不需要重新在车架上钻孔，框架四周没有外凸的尖锐棱角，所有方管端部都做了封板处理，避免作业过程中剐蹭人员衣物，整车结构没有复杂的传动部件，日常仅需要定期给脚轮转盘加注润滑脂、检查螺栓紧固状态即可，在机械制造、仓储物流、电子装配等场景都可以适配使用，针对6S现场管理的物料定点转运要求，这款台车可以作为工位间标准流转载具，替代传统的固定式料架，让车间物料转运路径更加灵活。
