乔瓦尔旋风分离过滤机组结构

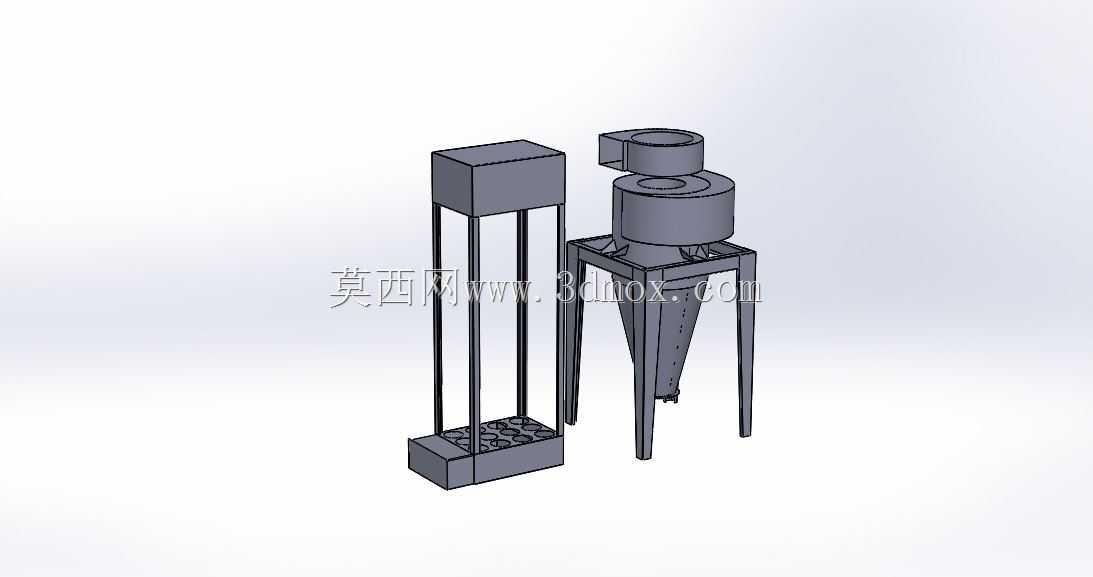

　　这套三维结构表现的是一套乔瓦尔式旋风分离过滤机组，主体由旋风分离筒体、锥形集尘段、顶部进出风结构、四腿支撑框架以及旁侧立式过滤箱体共同组成。设备面向含尘气体处理、粉体回收、车间局部除尘和小型工艺管线气固分离等场景，适合布置在木工加工、金属打磨、粮食输送、化工粉料投料、包装扬尘点等需要先进行粗颗粒分离、再配合后级过滤的位置。

　　旋风部分采用上筒下锥的经典构型。含尘气流进入上部圆筒后，沿筒壁形成旋转流场，较大颗粒在离心作用下被甩向壁面，并沿锥壁下滑至下部排料区域；净化后的气流经顶部内筒转向排出。锥段的收缩设计使气流旋转半径逐渐减小，切向速度得到维持，有利于颗粒与气体分离。模型中锥体外壁保留了支撑连接和检修观察的结构位置，顶部圆筒侧面设有切向接口，便于与风管或上游设备对接。

　　旁侧立式箱体承担后级过滤或辅助沉降功能。箱体采用矩形框架外形，底部设置带多孔布置的安装区域，可用于放置滤袋、滤筒、集尘抽屉或密封连接件。四根细长立柱将上部箱体抬离地面，使底部维护空间更加明确；这种布置在实际工程中有利于灰斗卸料、人工清灰和管道接驳。箱体与旋风器之间通过支架和管路形成相对独立又协同工作的关系，结构上没有把两个功能段强行合并，便于后续根据风量、粉尘浓度和过滤精度调整内部配置。

　　支撑系统是该模型中比较关键的部分。旋风器下方采用四条外伸支腿，支腿从筒体与锥段交接区域向外展开，形成稳定的四点支撑。支腿上端通过横梁与设备本体连接，下端保留落地接触面，能够承受筒体重量、积灰重量以及检修时的附加载荷。旁侧过滤箱体则采用高框架式支撑，立柱间距与箱体宽度相匹配，底部设有矩形底座，底座上的孔位可用于固定滤件、安装卸料阀或连接集尘桶。整体支腿高度考虑了下部排灰空间，避免锥底直接落地后无法安装卸灰阀、旋转阀或集尘桶。

　　从安装边界看，机组在平面上占据两个主要区域：一侧为圆形旋风分离器，另一侧为矩形立式过滤箱。圆形设备需要在筒体周围预留风管法兰、检修门和顶部排气管道的操作空间；矩形箱体前方应留出抽拉滤件或打开检修门的距离。设备高度主要由顶部旋风出口、箱体高度和支腿净高决定，现场布置时不能只核对设备本体投影，还应考虑上方风管弯管半径、起吊空间以及下方集尘容器的拆装高度。若安装在室内，应核对楼面载荷，因为旋风筒内积存粉料后，重量会明显增加；若安装在室外平台，则支腿底部需要与预埋钢板或地脚螺栓可靠固定。

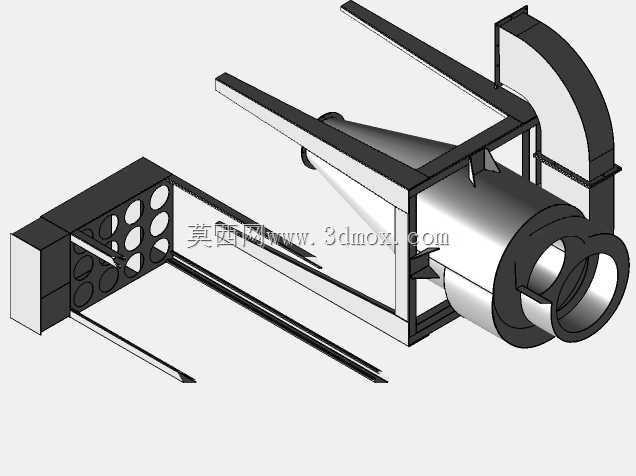

　　建模时，筒体、锥段和顶部接口采用回转体与局部接管组合的方式表达，能够清晰反映气流通道和壁厚边界；支腿、横梁和箱体框架采用型材式结构，便于在详细设计阶段转换为方管、角钢或焊接型钢。矩形箱体底部的多孔区域没有被简化成平板，这一点对后续工程设计很有价值，因为滤件安装、密封压条、清灰机构和卸料接口都需要依托该面进行布置。旋风器顶部的偏心圆筒接口与侧面入口形成明显方向关系，现场管线设计时应保持入口方向与旋流方向一致，避免反向接管削弱分离效率。

　　在功能配置上，该类机组通常不单独依赖旋风段处理高浓度细粉。旋风段适合捕集粒径较大、磨蚀性较强或回收价值较高的颗粒，能够降低后级滤材负荷；后级箱体则用于拦截较细粉尘，使排气浓度满足工艺或环保要求。若粉尘具有纤维性、吸湿性或黏附性，锥壁角度、下部密封方式和清灰频率需要进一步校核；若粉料易燃易爆，还应在详细设计中考虑泄爆、防静电接地和火花捕集等措施。

　　结构细节上，支腿与筒体之间的连接不应只看作外观支撑。实际制造中，锥段受负压、粉料摩擦和温度变化影响，焊缝区域容易出现应力集中，因此横梁位置宜避开锥壁最薄弱的薄板区，必要时增加加强圈或垫板。旁侧高框架的立柱长细比较大，承受侧向风管推力时需要通过斜撑或底部连接框架提高刚度。模型中两部分设备相邻布置，也提示现场可以将支架做成联合底座，以减少占地面积并提高整机抗振性。

　　整体来看，这套结构把旋风分离、过滤承载、支腿维护和管线接口放在同一机组层级中表达，适合用于方案汇报、设备布局、钢结构细化以及除尘系统选型讨论。设计人员可以在此基础上继续补充风管法兰尺寸、滤筒规格、灰斗卸料阀、检修门位置和地脚螺栓布置，使外观模型进一步转化为可制造、可安装的工程设备。
