筒式滤芯导向定位支撑滤筒结构

　　该构件属于筒式过滤设备内部的导向支撑类零件，整体采用长圆柱镂空骨架形态，在过滤系统中承担滤芯对位、流道疏导、承压限位的多重作用，常见于工业流体净化管路、化工物料过滤工位、水处理预处理单元以及小型实验过滤装置的装配环节。

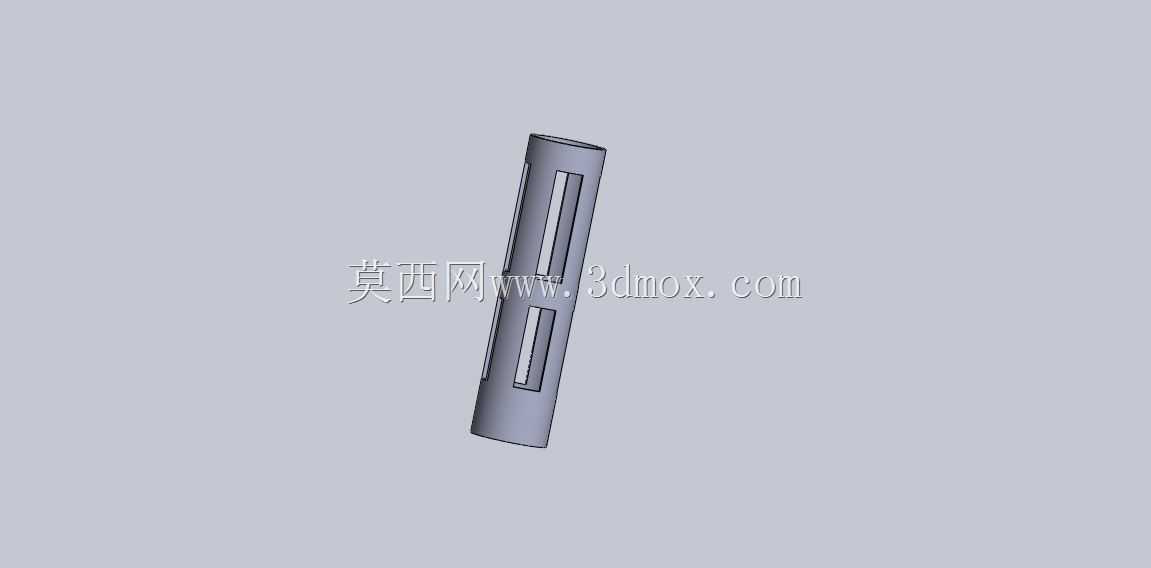

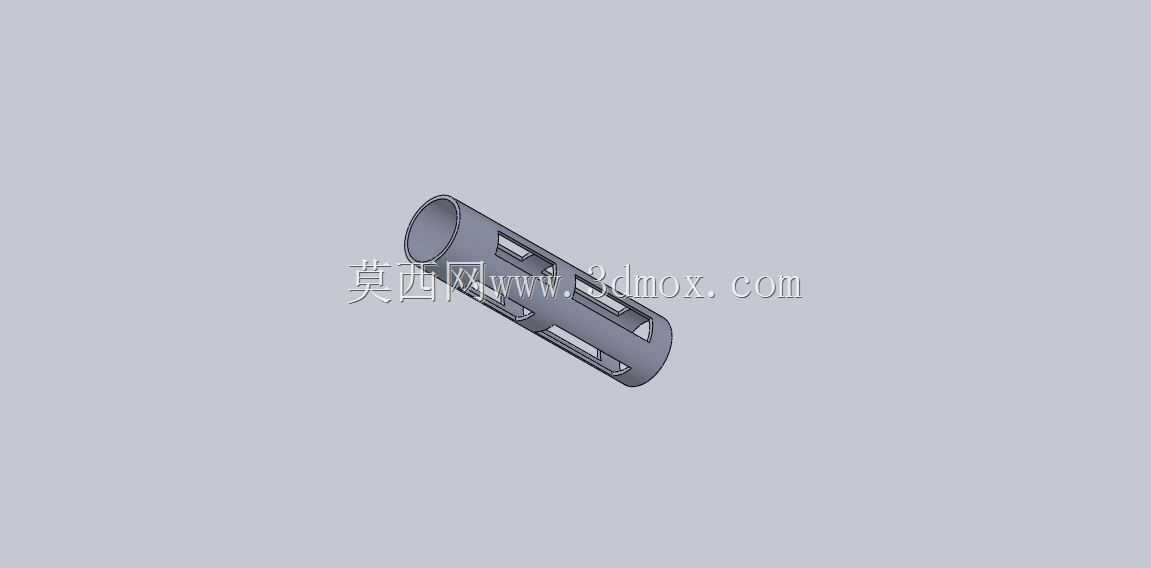

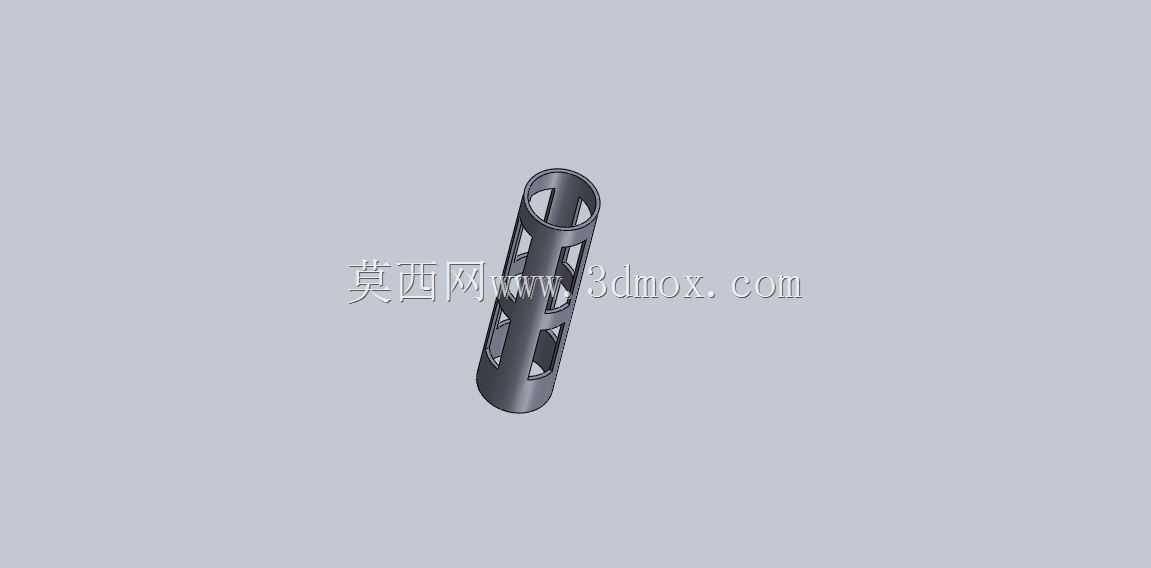

　　从现场装配逻辑来看，这类导向装置安装在过滤腔体的滤芯装配路径上，外部圆柱面与滤腔内壁预留均匀配合间隙，既可以在滤芯推入腔体时提供径向导向，避免滤芯密封圈偏磨、装配卡滞，也能在设备长期运行、流体带压冲刷的工况下，限制滤芯的径向窜动，防止滤芯偏移造成旁流漏滤。筒身开设的多组长条形镂空窗口，并非单纯减重设计：镂空区域占筒身表面积比例经过匹配，在保证骨架径向刚度的前提下，最大化通流面积，降低流体经过构件时的沿程阻力，避免骨架本身成为流道瓶颈，同时镂空边框形成的纵向加强筋，沿筒体轴向连续分布，可承受滤芯装配时的轴向推入力，以及运行工况下流体压差带来的径向外压，防止薄壁筒身发生失稳变形。

　　设计过程中首先要锚定安装边界：筒体的外径需要和过滤腔体内径保持小间隙配合，间隙量控制在既能顺利装入、又不会出现大幅径向晃动的区间；筒体总长度要覆盖滤芯的导向行程，两端做圆角过渡处理，避免装配时刮伤滤芯表面的过滤层以及腔体内壁的防腐衬层。筒壁厚度选取兼顾结构强度与通流空间，壁厚过薄会在带压反冲洗工况下出现筋条变形，壁厚过厚则会挤占镂空窗口的通流面积，还会不必要地增加构件整体重量。两端的环形端边做整圈连续封闭设计，一端可抵靠腔体内的定位台阶，另一端可承接滤芯端盖的轴向压紧力，把滤芯的轴向载荷均匀传递到腔体定位面上，避免局部应力集中压损滤芯端盖。

　　实际工况里，过滤设备频繁进行过滤、反冲、拆洗更换滤芯的循环操作，该导向骨架的镂空结构不会积存截留的滤渣，反冲洗时流体可从各个镂空窗口双向穿过，带动滤渣从排污口排出，不会出现封闭筒身导致的冲渣死角。纵向筋条的排布角度顺着流体轴向流动方向设置，流体经过筋条时不会产生强烈的紊流涡流，既能降低运行时的管路振动，也能减少杂质颗粒在筋条表面的沉积附着。

　　建模阶段需要重点管控几处配合特征：一是筒体内孔的同轴度，要保证滤芯穿入后全程对中，不会出现一端贴紧、一端间隙过大的偏心问题；二是所有镂空窗口的棱边都要做倒钝处理，去除锐边毛刺，既避免安装维护时划伤操作人员，也防止锐边割破滤芯的密封滤层；三是两端环形端面的平面度要满足贴合要求，保证轴向压紧时密封面受力均匀，不会出现局部缝隙导致流体未经过滤直接旁通。

　　不同于普通实心导向柱，这种镂空筒式导向件把导向、支撑、通流三个功能整合在同一个零件上，不需要额外在腔体内焊接多个导向挡块，减少了腔体内的焊缝数量，也就降低了焊缝位置腐蚀、积渣的风险，整体装配工序更简单，设备后期维护更换滤芯时，抽出滤芯即可直接清理骨架表面，不需要拆解额外的导向附件，非常适配中小口径筒式过滤器的内部结构布局。
