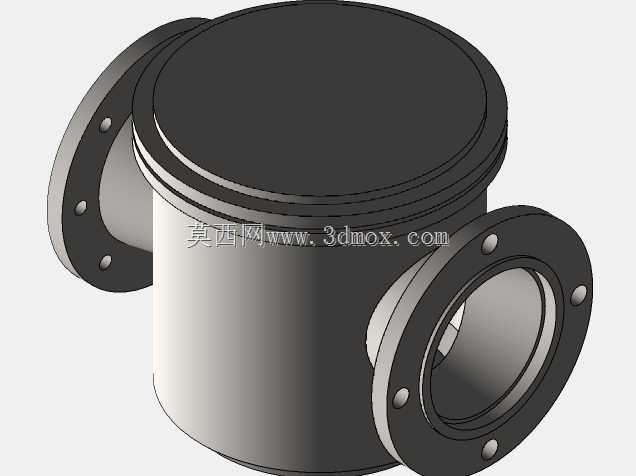

法兰连接式筒形管路过滤装置结构

　　在流体输送管路系统中，这类筒形法兰连接过滤装置是保障下游设备稳定运行的核心前置部件，常见于工业循环水系统、液压润滑回路、化工物料输送管线、暖通空调水系统等场景，核心作用是截留流体中携带的焊渣、金属碎屑、泥沙、密封带残段等固体杂质，避免杂质进入下游的泵体、阀门、换热元件、精密仪表等设备，造成流道堵塞、密封面划伤、运动副磨损等故障，降低非计划停机的维护成本。从结构设计逻辑来看，该装置采用了三通式筒形壳体布局，垂直方向的筒体作为过滤腔的主体容纳空间，顶部采用快开式压盖结构，无需拆解整体管路即可快速打开腔体更换或清洗内置的过滤元件，大幅缩短日常维护的作业时长；两个水平方向的接口均采用凸面带颈法兰结构，法兰盘上均匀分布螺栓通孔，

　　可直接与同公称通径的管路法兰通过螺栓紧固对接，安装时无需额外加工过渡接头，适配现有工业管路的通用安装标准，法兰密封面可搭配耐油橡胶垫、金属缠绕垫等不同材质的密封件，适配不同压力等级、不同流体介质的密封需求。从安装边界来看，该过滤装置的两个水平法兰接口同轴布置，安装时需保证两侧对接管路的同轴度偏差在允许范围内，避免法兰连接时产生额外的装配应力，长期运行中应力传导至壳体焊缝位置造成开裂泄漏；筒体底部到法兰中心的垂直高度、顶部压盖的开启预留空间需要在管路布局阶段提前核算，保证后期打开压盖取出过滤元件时，上方没有其他管线或结构件遮挡操作空间，通常顶部预留的操作空间不小于筒体自身高度的二分之一，满足操作人员手持工具取出滤篮、

　　清理杂质的作业需求。壳体的壁厚设计根据公称压力等级做了匹配，筒身采用等壁厚圆筒结构，承压时应力分布均匀，避免局部应力集中造成的结构失效；法兰与筒体的连接位置采用圆角过渡结构，减少焊接应力集中，同时降低流体在接口位置的湍流阻力，减少局部压损。流体从一侧法兰接口进入腔体后，流道截面突然扩大，流速降低，大颗粒杂质会在重力作用下沉降到腔体底部，流体经过内置的过滤元件时，剩余的细小杂质被滤层截留，净化后的流体从另一侧法兰接口流出进入下游管路，这种沉降加过滤的组合结构，相比直通式过滤器纳污量更大，维护周期更长。在实际选型应用中，需要根据管路的设计流量、工作压力、流体介质的腐蚀特性、杂质的粒径分布来匹配对应的过滤精度、壳体材质和密封件材质，

　　比如普通水循环系统可采用铸铁壳体搭配不锈钢滤篮，化工腐蚀性介质场景则需要采用不锈钢或衬氟壳体，液压系统场景需要匹配更高精度的金属网滤芯，同时要核算装置的整体压损，避免压损过大造成上游泵体负载超标。建模过程中，法兰盘的螺栓孔位置度、密封面的平面度、筒体与法兰的同轴度都做了严格的参数化约束，可直接根据不同的公称通径、压力等级参数快速调整尺寸，生成对应规格的模型，法兰的连接尺寸符合通用管路法兰标准，可直接调用到整体管路装配模型中，不需要额外调整安装接口的尺寸，减少管路设计阶段的重复建模工作量。
