商用电热华夫饼烘烤机结构设计

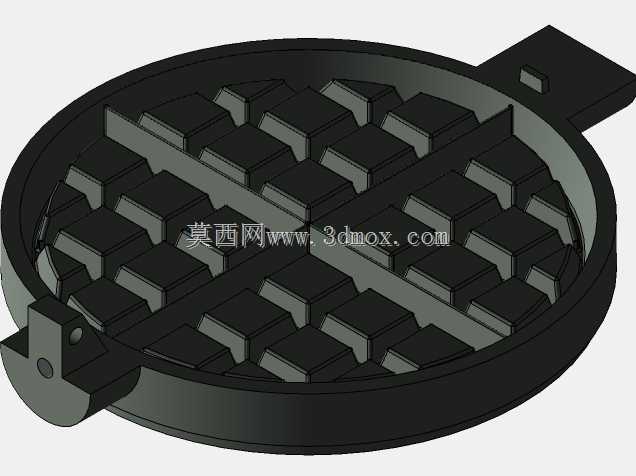

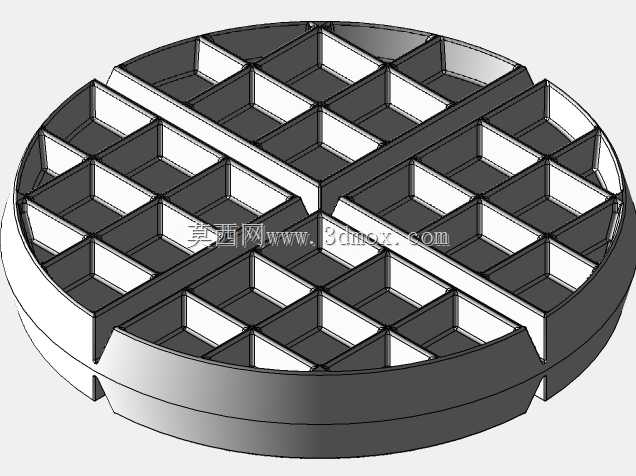

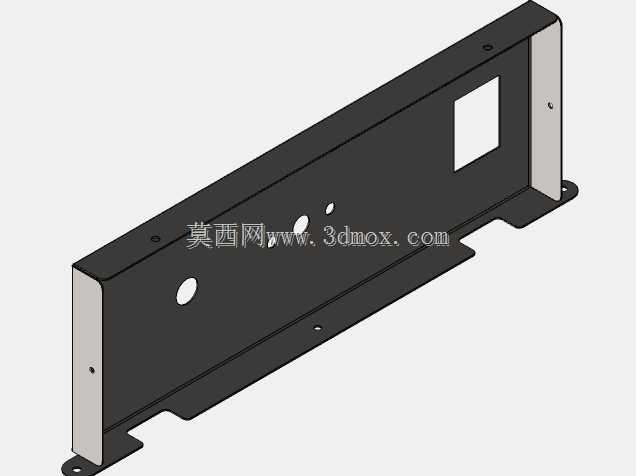

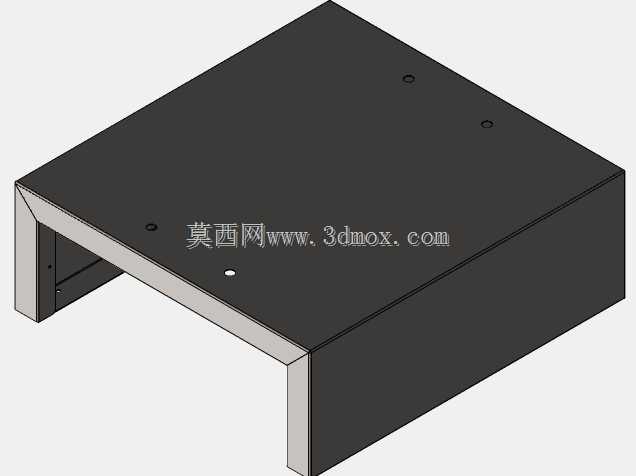

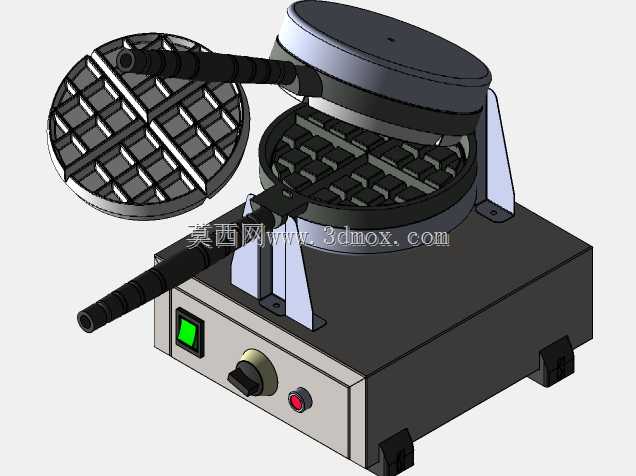

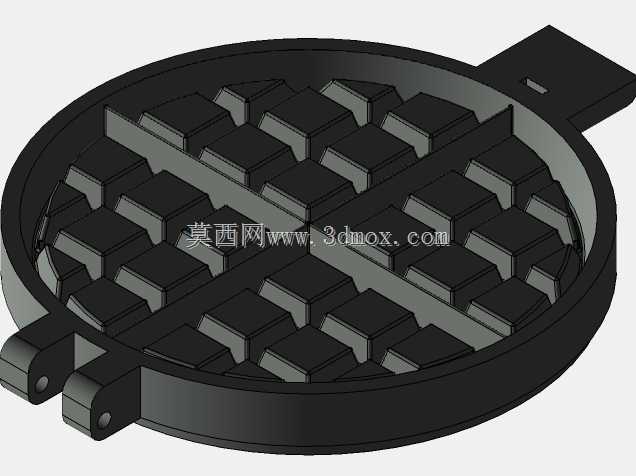

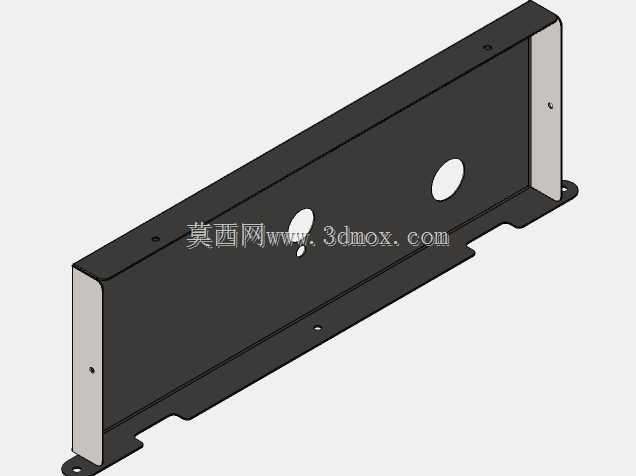

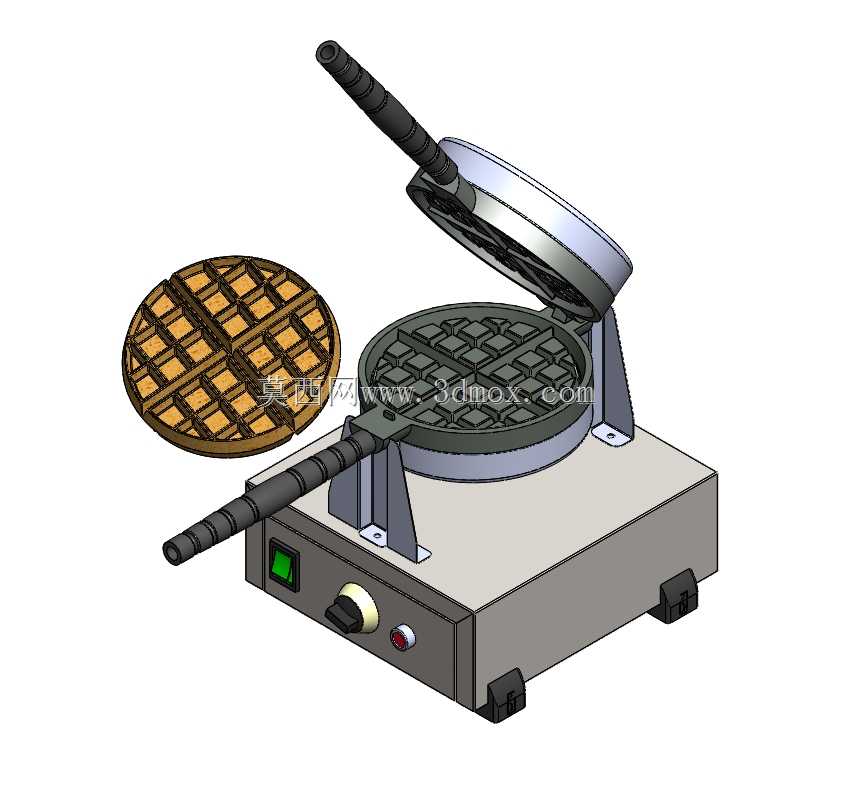

　　这款华夫饼机的三维结构围绕商用后厨、自助餐厅、便利店早餐档口与小型烘焙工坊的连续出餐需求展开，整机采用台式落地布局，底部设置四个防滑橡胶脚垫，可直接放置于不锈钢操作台面上，不需要额外预埋固定件，设备四周预留散热与操作间隙即可投入使用。底座采用矩形钣金箱体作为承载主体，内部容纳加热控制电路、温控元件与接线腔体，箱体前侧斜面布置绿色电源开关、黑色调温旋钮与红色工作指示灯，操作人员站在设备正前方即可完成开机、温度设定与工作状态确认，控制件高度贴合台面操作习惯，不需要弯腰或抬手即可触达。上烤盘与下烤盘分别铸有方格华夫纹路，下烤盘固定在底座上方的支撑支架上，上烤盘通过后侧铰链总成实现翻转开合，长隔热手柄从烤盘侧面向外延伸，

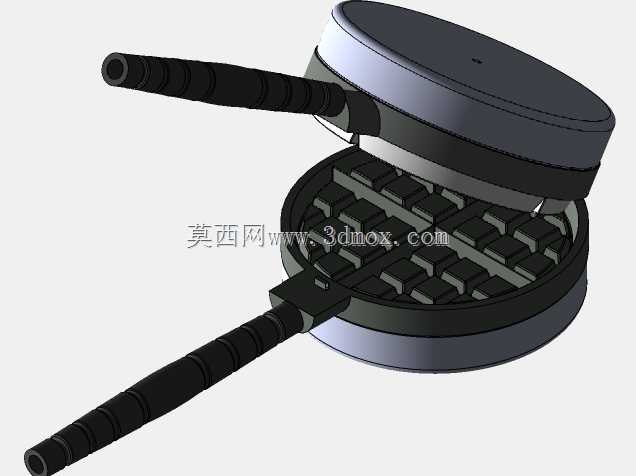

　　手柄表面加工多道环形防滑槽，既增加握持摩擦力，又通过分段结构延长热传导路径，避免连续烘烤时手柄表面温度过高烫伤操作人员。上下烤盘闭合后形成完整的华夫饼成型腔，倒入调配好的面糊后合盖加热，热量通过铸铝烤盘均匀传递至面糊两侧，烤制成型的华夫饼带有清晰的深格纹路，成品边缘规整，格槽深度足以容纳糖浆、奶油与水果配料。整机的安装边界需要重点考量：底座长宽尺寸适配常规600mm深度操作台，后侧铰链翻转时上盖向上抬起，设备后方需要预留不小于150mm的开合避让空间，左右两侧手柄向外伸出，操作台两侧需要预留手部操作空间，避免手柄碰触周边物料或其他厨具。底座底部脚垫高度将箱体抬离台面，形成底部空气流通层，便于箱体内部热量自然散出，

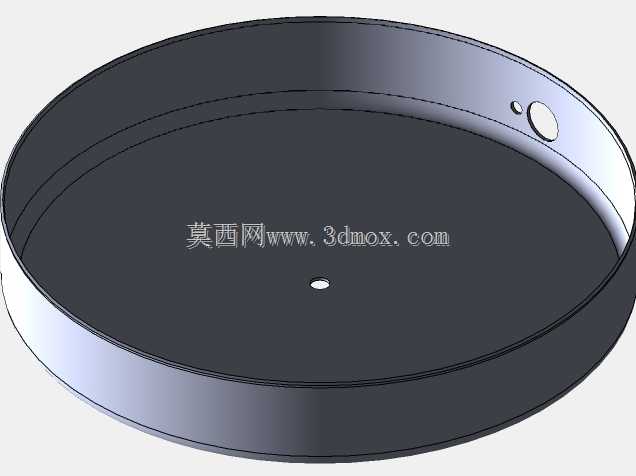

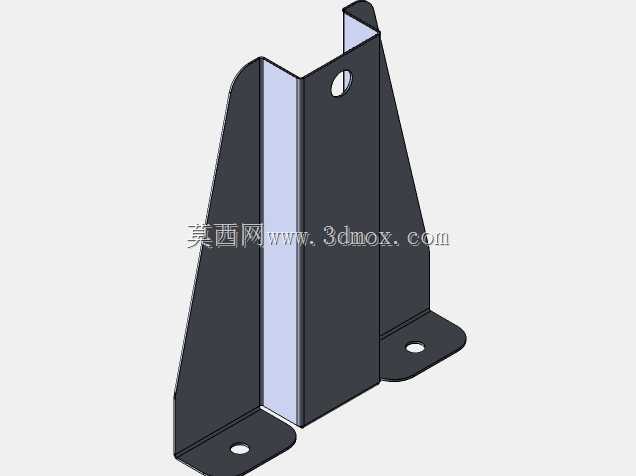

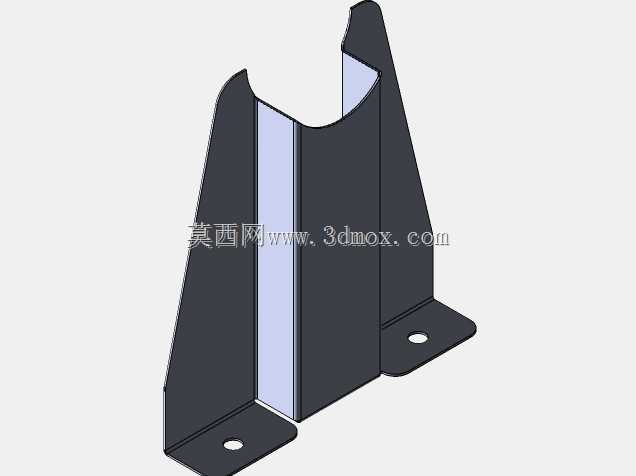

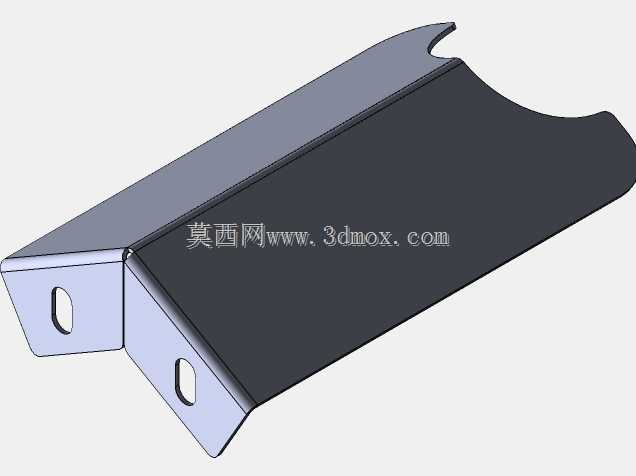

　　同时避免台面残留的水渍渗入电控腔体。结构设计上，烤盘支撑支架采用折弯钣金件，通过螺栓与底座箱体连接，铰链轴处设置开合限位，上盖翻开至最大角度时不会向后倾倒，闭合时上下烤盘纹路精准对位，不会出现错格压合的问题。温控旋钮配套内置可调式温控器，可根据面糊配方与环境温度调整加热温度，指示灯同步反馈加热通断状态，电源开关单独控制整机供电，日常清洁时可直接断电操作。烤盘表面为不粘接触面设计，配合整机的可拆卸结构逻辑，后期维护时可松开固定螺栓将烤盘拆下清理积碳与残留面糊，手柄、铰链、控制元件均为市面通用厨具配件，替换采购便捷。在餐饮门店的实际使用场景中，该设备可在高峰时段连续批量制作华夫饼，单炉烤制周期短，开合操作顺畅，

　　长手柄设计让操作人员无需靠近高温烤盘即可完成翻盖上料动作，大幅降低烫伤风险。整机外形方正，边角做钝化处理，没有突出的尖锐棱边，符合商用厨房设备的安全设计要求，电控元件集中布置在箱体前侧，接线腔体与加热烤盘区域做隔热分隔，避免高温长期烘烤电气线路引发老化问题。三维建模过程中完整还原了烤盘格纹的阵列特征、手柄的防滑槽细节、铰链的转动配合关系、脚垫的安装位置以及前面板控制件的布局，结构工程师可直接基于该模型核对设备操作空间、校核支架支撑强度、优化烤盘加热均匀性，也可作为小型商用食品加热设备的结构参考，延伸设计松饼机、格子饼炉等同类电热烘焙厨具。
