商用燃气比萨烘烤炉结构设计

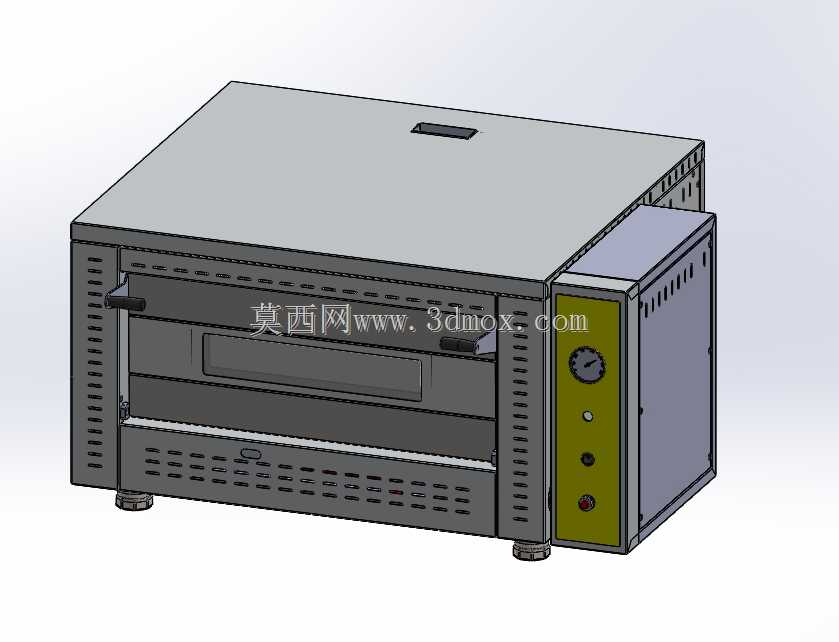

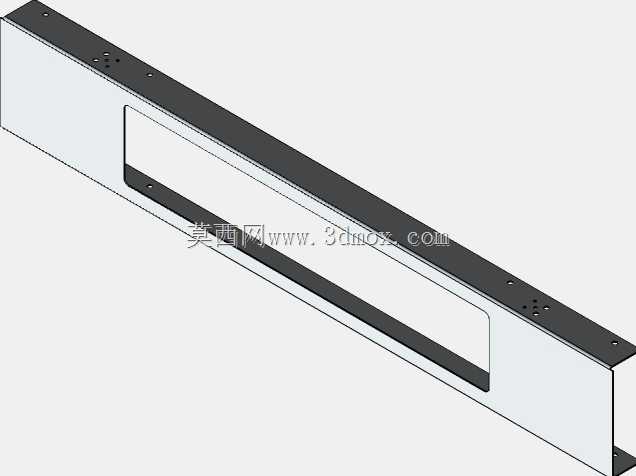

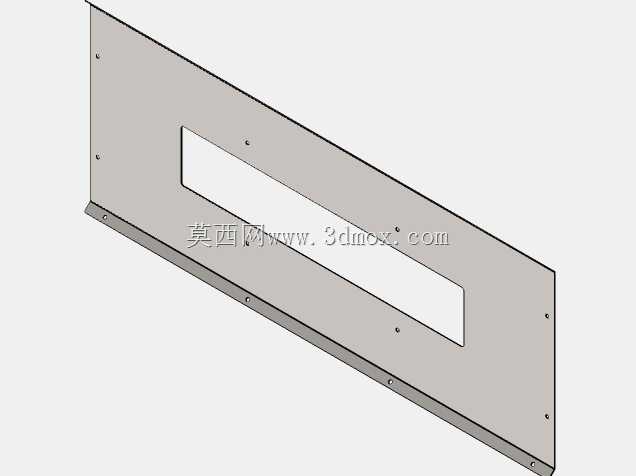

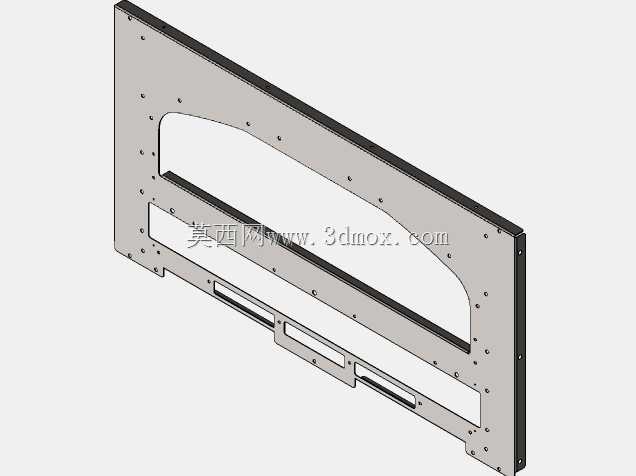

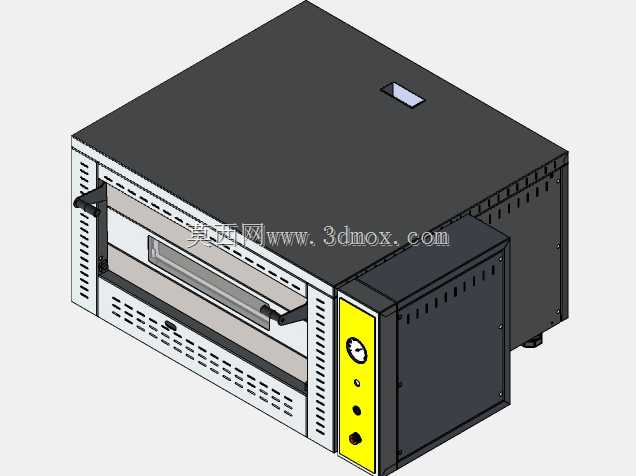

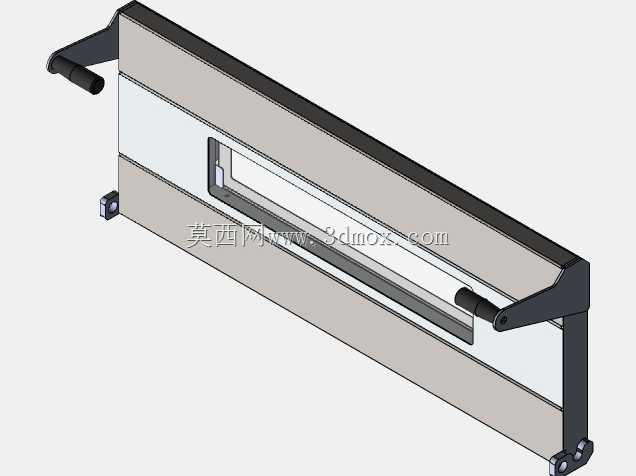

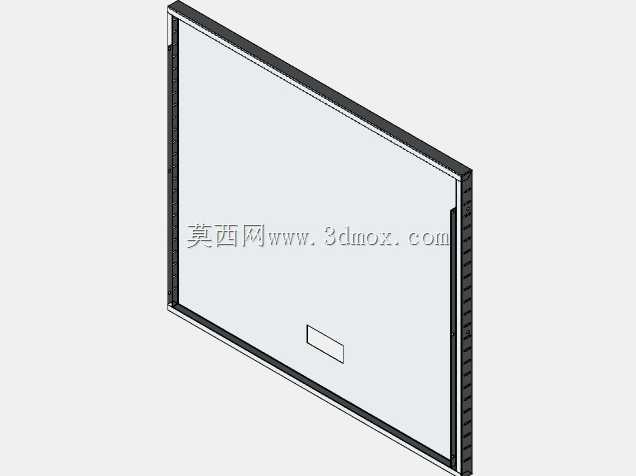

　　这款燃气比萨烘烤炉的三维结构，围绕小型烘焙门店、快餐后厨、商业街档口的连续烤制需求展开，整体采用卧式双层腔体布局，把燃烧供热、保温蓄热、操作控制、排烟散热几个功能模块整合在一个紧凑箱体内。从现场布置角度看，设备底部设置四个可调支撑脚，落地后可通过脚座螺纹调节水平，适应后厨地面不平整的常见情况；支撑脚将炉体抬离地面，既避免底部热量直接传导到地面，也给下方留出清扫和通风间隙。炉体正面为长条形烘烤腔开口，配套横向抽拉式炉门，门体中部设置长条观察窗，作业人员不用开门即可观察比萨饼坯的上色状态，减少开门次数带来的腔内温度波动。炉门上方布置长条形拉手，握持位置符合站立操作的人体高度，抽拉开门时受力方向与门体导轨平行，长期使用不易出现门体偏磨。

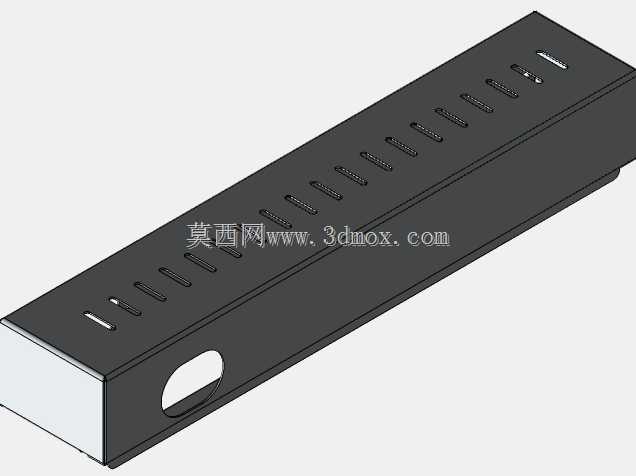

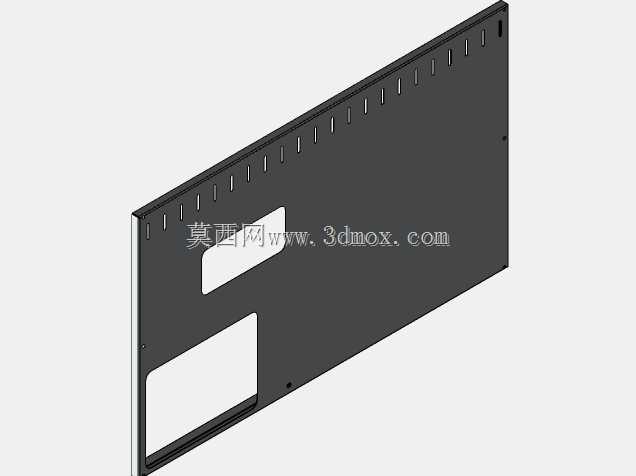

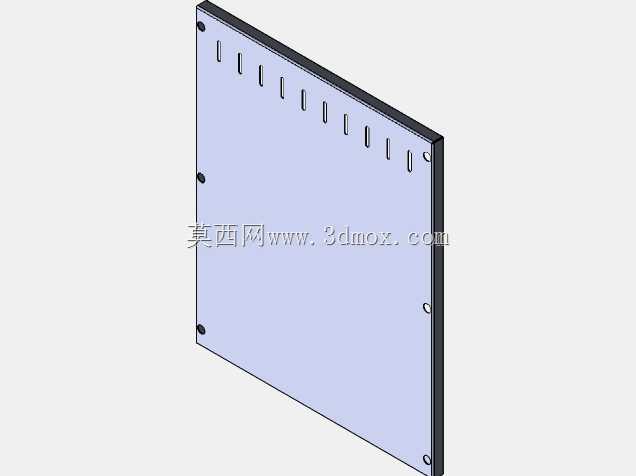

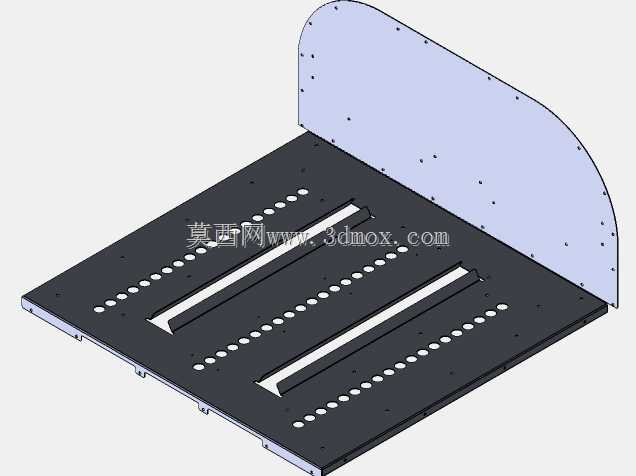

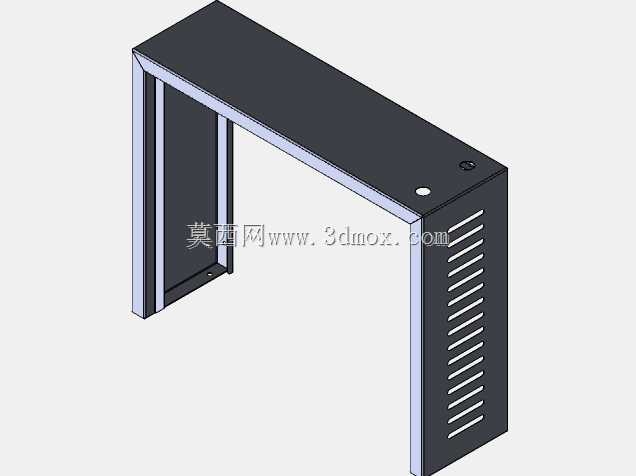

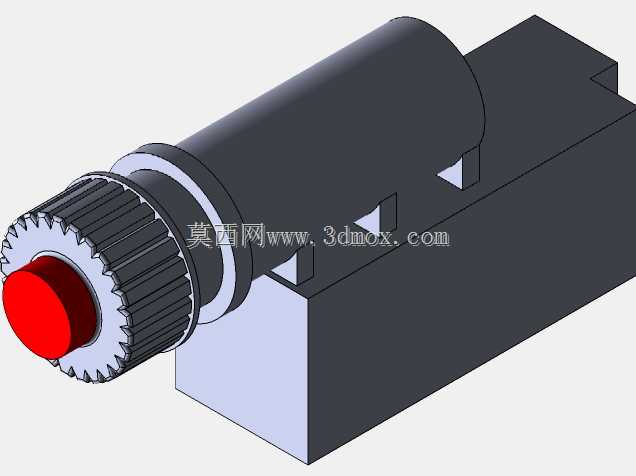

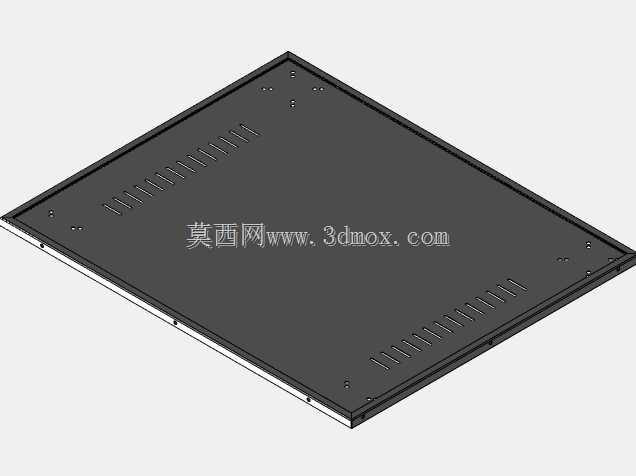

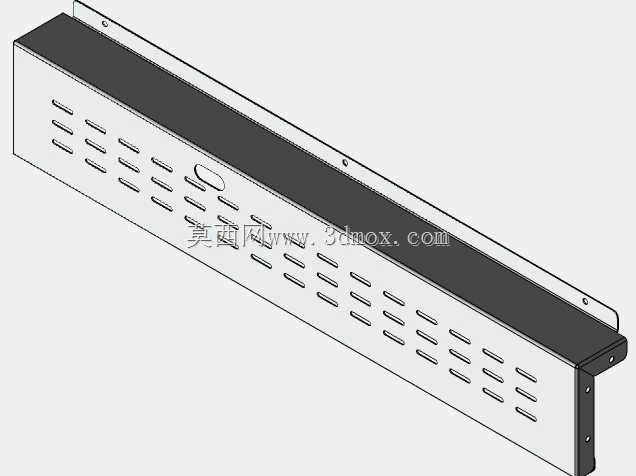

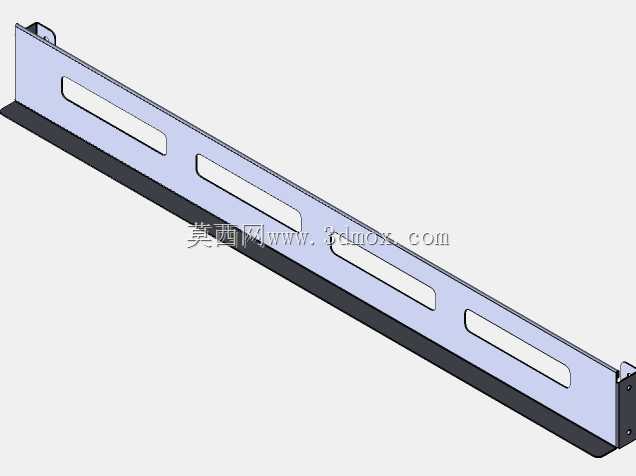

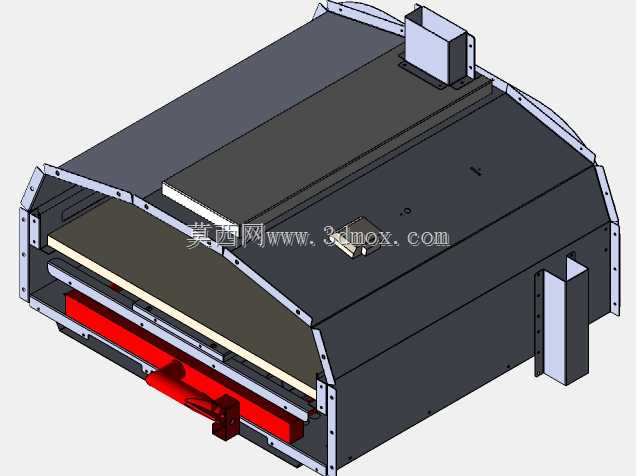

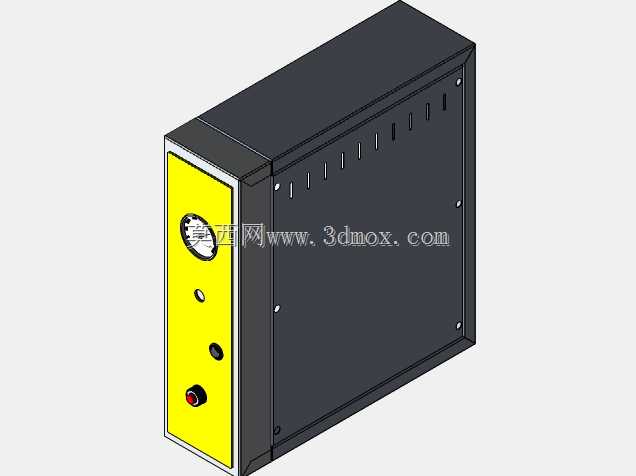

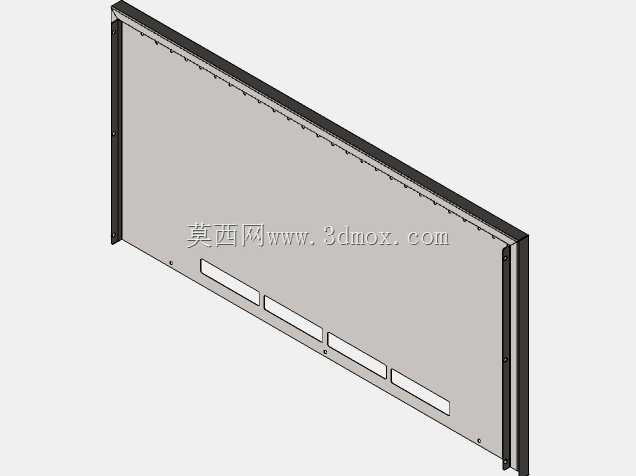

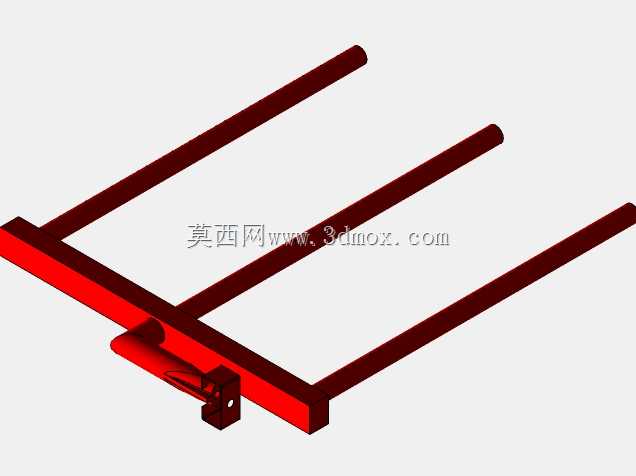

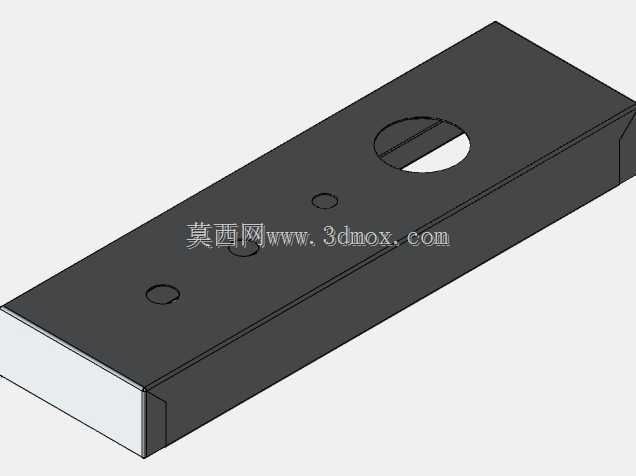

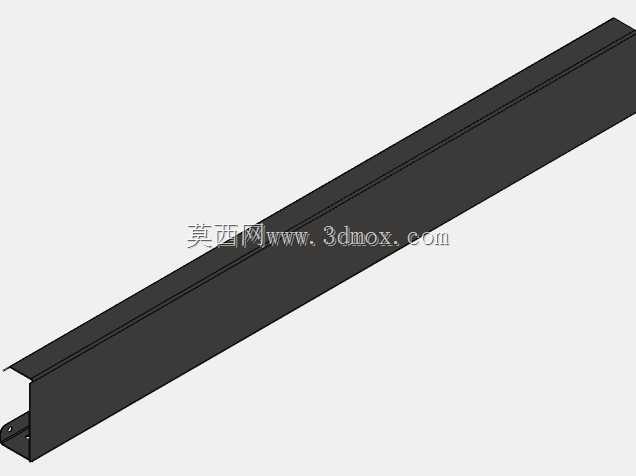

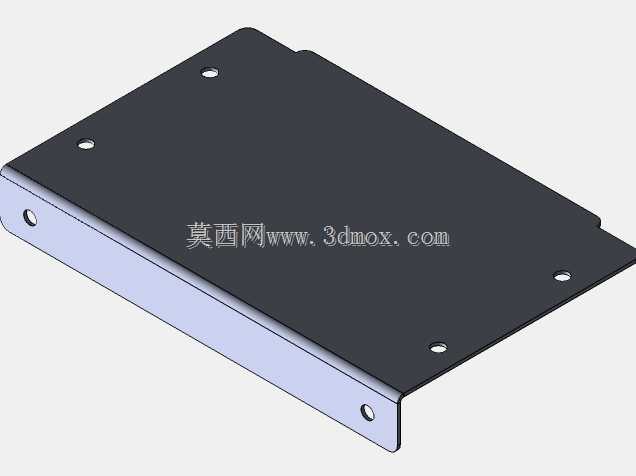

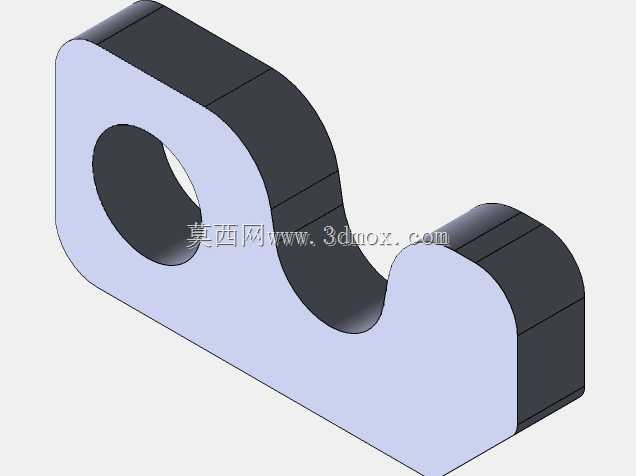

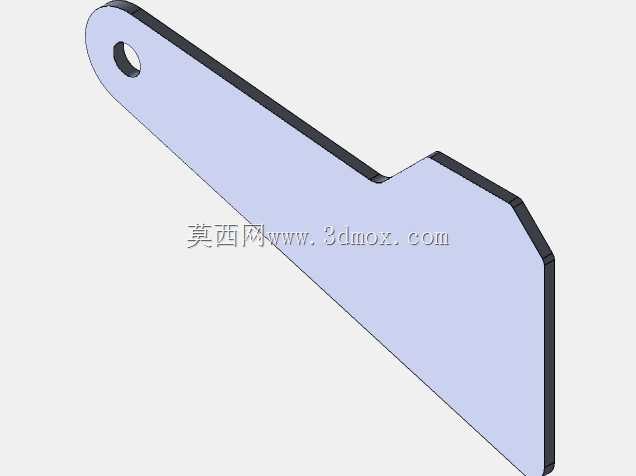

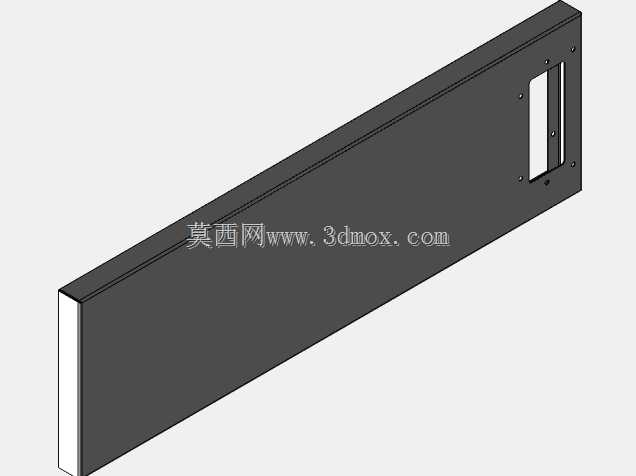

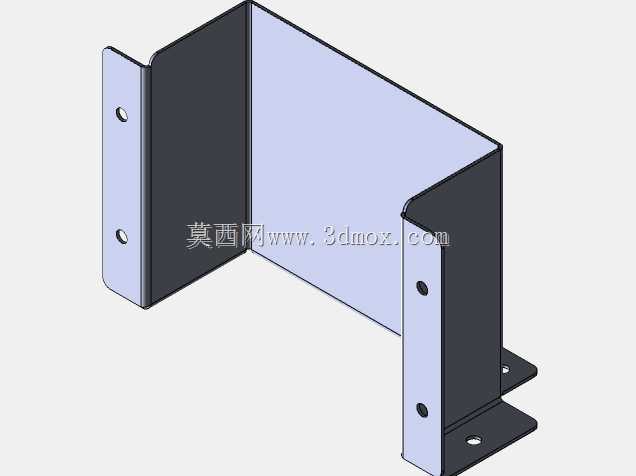

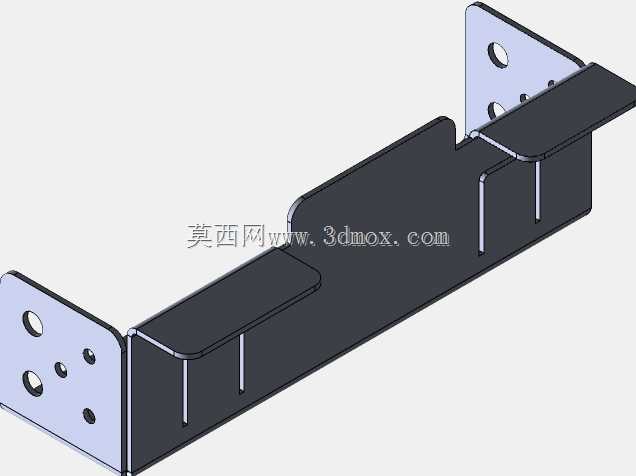

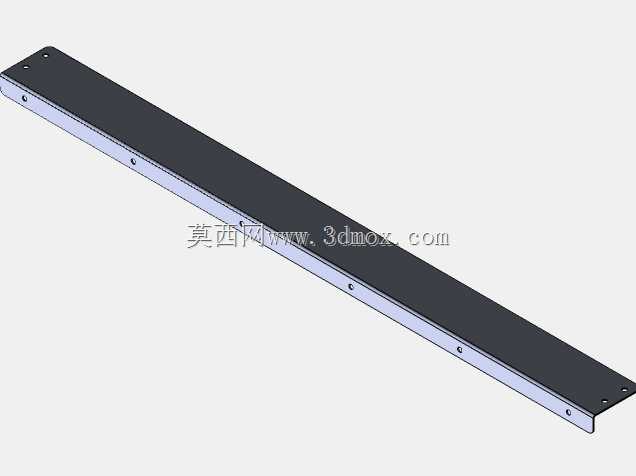

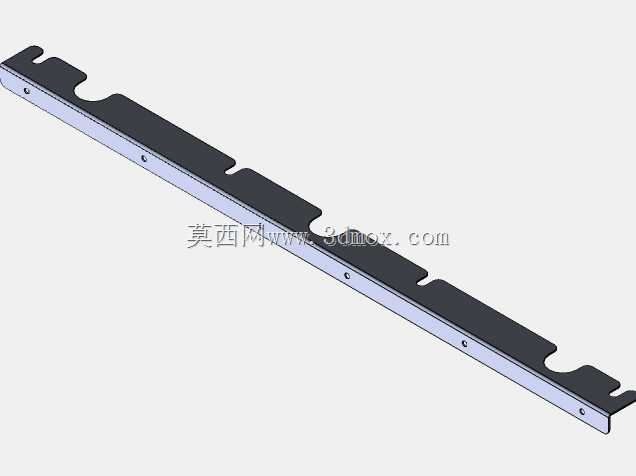

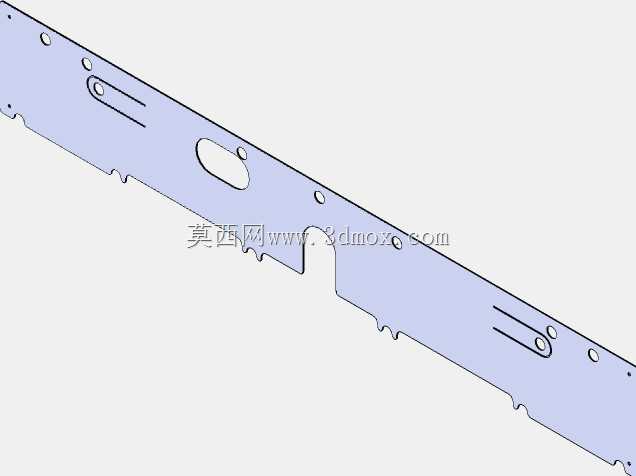

　　炉体右侧独立凸出控制箱，是整机的气路与温控集成区域，面板上竖向布置压力表、温控旋钮、点火开关与状态指示灯，各元件间距留足手指操作空间，戴隔热手套也可完成调节；控制箱与主炉腔之间设置隔热隔板，避免炉膛高温持续烘烤电气与气路元件，延缓密封件和线路老化。控制箱侧板加工多排条形散热孔，热空气靠自然对流从孔位排出，保证箱内元件工作温度处于允许范围。炉腔外壳采用折弯钣金拼焊结构，侧板与背板均布置阵列式通风槽，一方面用于燃烧废气的导流排出，另一方面降低外壳表面局部温度，减少后厨环境的热辐射。炉膛内部衬层围绕蓄热保温设计，工作时燃气燃烧产生的热量被衬层吸收并均匀辐射到饼坯表面，上下火温度稳定，适合比萨快速膨松、表面芝士焦化的工艺要求；

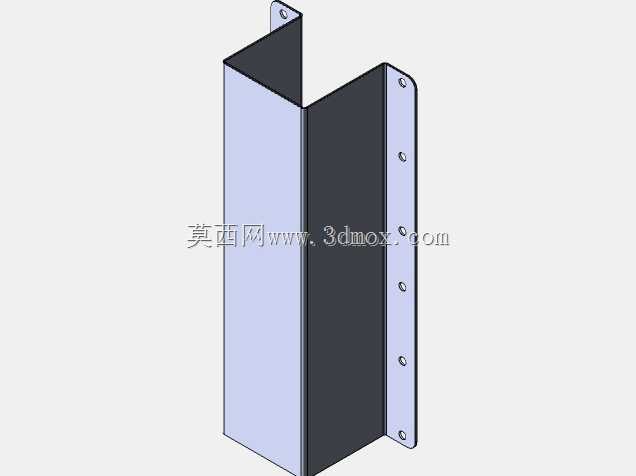

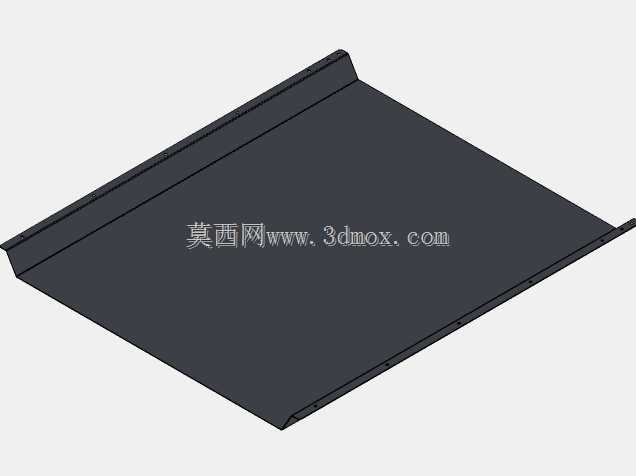

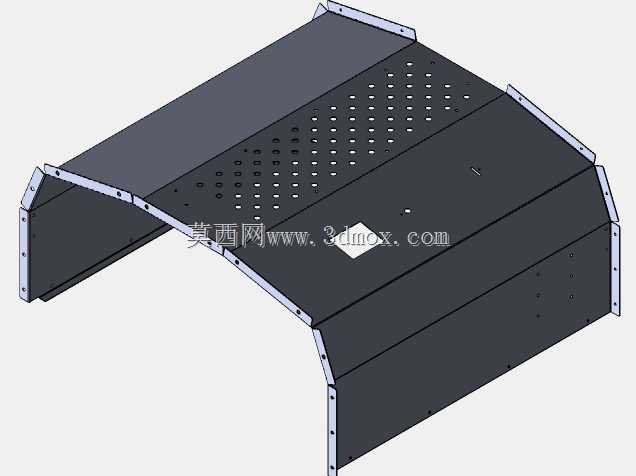

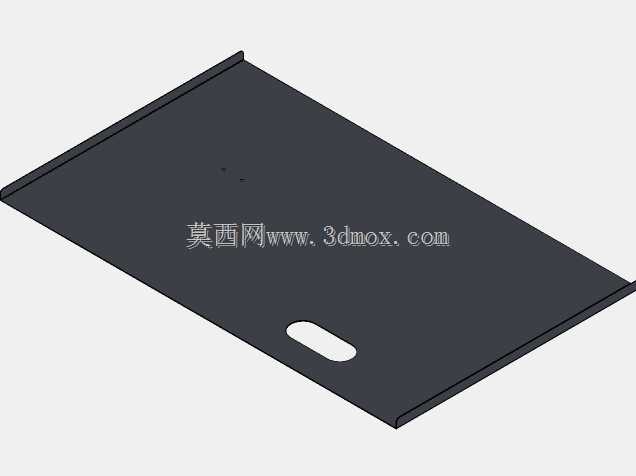

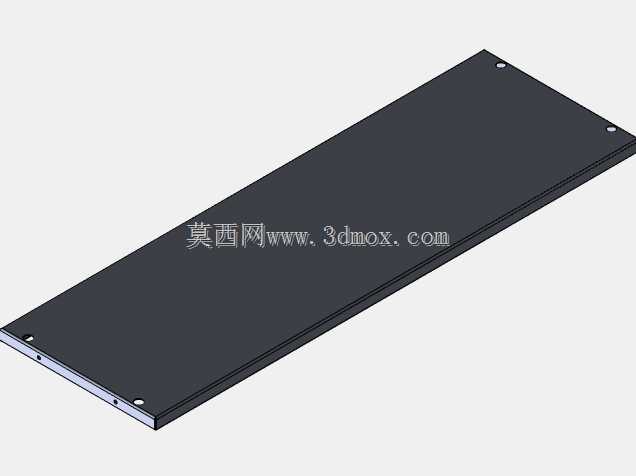

　　腔体高度按常规9至12英寸比萨盘的放入空间预留，同时兼容扁平烤盘、烤网的取放。顶部面板为整板折弯覆盖，表面预留小型标识安装位，后厨堆放少量轻便工具时也不会直接压到内部管路。设计过程中先确定炉膛有效容积和单次烤制容量，再反推燃烧器功率、保温层厚度以及外壳轮廓尺寸；主炉体采用矩形框架承载，钣金外壳依附框架安装，运输时可整体吊装，门店就位后只需对接燃气接口和排烟通道即可投入使用。安装边界上，设备左右后侧与墙面之间需预留散热和接管距离，控制箱侧要留出阀门操作与检修空间，正面则需保证炉门完全抽出、烤盘顺畅取放的操作半径。炉体边角做折弯钝化处理，减少后厨人员磕碰划伤风险；底部支撑脚的承载位置对应框架立柱，满负荷工作时整机变形量小，

　　炉门导轨始终保持平直。气路元件集中在控制箱内，管路走向沿箱体边角固定，远离高温炉膛壁面，面板仪表可实时显示供气压力，点火与温控操作逻辑清晰，便于后厨人员快速掌握。整机结构没有复杂的外露传动件，日常清洁时可直接擦拭外壳与炉门表面，炉膛内部的残渣清理也因开口宽大而较为方便。对于三维结构设计而言，该模型完整表达了钣金折弯层、内腔保温层、控制元件布局、支撑脚调节结构以及门体配合关系，可作为商用烘焙设备开发、厨具产品改型和后厨布局校核的参考，帮助设计者在方案阶段判断操作空间、热区分布、安装间隙与维护可达性，避免后期样机制作时出现管路干涉、门体行程不足或散热不畅等问题。
