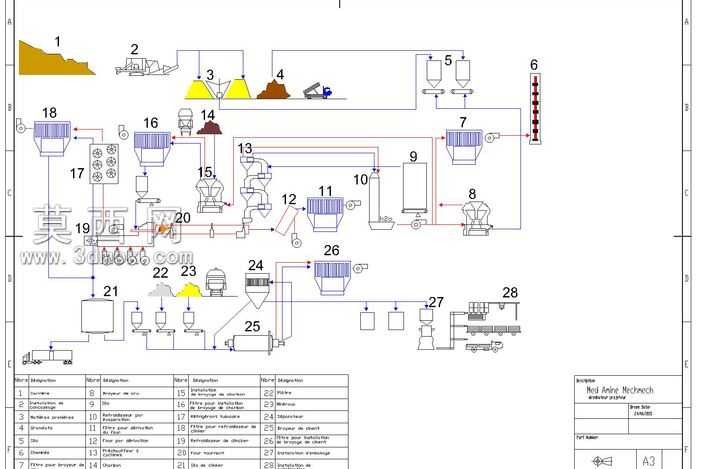

水泥厂生产工艺流程布局设计图

本设计围绕新型干法水泥生产全流程展开三维建模与布局规划，完整还原从原料入场到成品出厂的全链路生产节点。建模阶段严格遵循水泥生产工艺逻辑，首先对原料破碎单元进行结构还原，精准呈现石灰石、黏土等大宗原料的初破设备形态与进料衔接结构，物料堆场的分区布局按照原料种类、储量比例进行等比例缩放建模，堆取料设备的走行轨道、取料臂摆动范围均按照实际生产参数设置约束。生料制备环节的建模重点突出立磨、选粉机、旋风收尘器的连接管路走向，管路的弯头角度、变径位置均参考实际工程设计标准，设备间的物料溜子角度按照物料安息角设置，避免生产中出现堵料隐患。生料均化库的充气箱布局、卸料口位置在模型中做了分层展示，库底的出料斜槽走向与入窑提升机的衔接结构做了精细化处理，提升机的料斗间距、牵引链结构均按照通用设备参数建模。煅烧系统的建模还原了预热器旋风筒的层级排布、分解炉的缩口结构、回转窑的轮带支撑与传动装置，窑头燃烧器的位置、冷却机的篦板分区均做了细节呈现，三次风管的走向、阀门位置在模型中清晰标注。水泥粉磨环节重点呈现辊压机、球磨机、选粉机的循环料流管路，成品输送的斜槽、提升机与水泥库的入库溜管衔接自然，库侧的散装设备、包装机的工位布局按照发运能力做了合理排布。建模过程中对设备材质做了区分设置，设备主体采用哑光金属材质，管路根据输送介质不同设置不同的色彩标识，收尘设备采用浅灰色涂装，输送设备采用工业黄色做安全标识，整体渲染效果清晰区分各功能单元，便于工艺人员快速识别流程走向。设计阶段充分考虑设备检修空间，各设备周边预留了符合安全规范的检修通道，吊装孔位置与设备吊装路径做了碰撞校验，避免后期安装出现干涉问题，整体布局在满足工艺流畅性的前提下，尽可能压缩物料输送距离，降低生产过程中的能耗损失。
