轮毂电机驱动双轮独立悬架结构

　　该结构围绕轮毂电机布置的双轮独立悬架展开，主要用于小型电动平台、低速试验车辆、教学底盘以及轻量化代步设备的前期方案验证。与传统集中式驱动底盘不同，车轮内部需要容纳驱动单元，悬架导向件、减振元件和制动周边空间都被压缩，因此建模时不能只按普通双横臂悬架照搬，而要同时考虑轮内电机外径、轮辋内腔、转向节连接位置和弹簧阻尼器的布置角度。

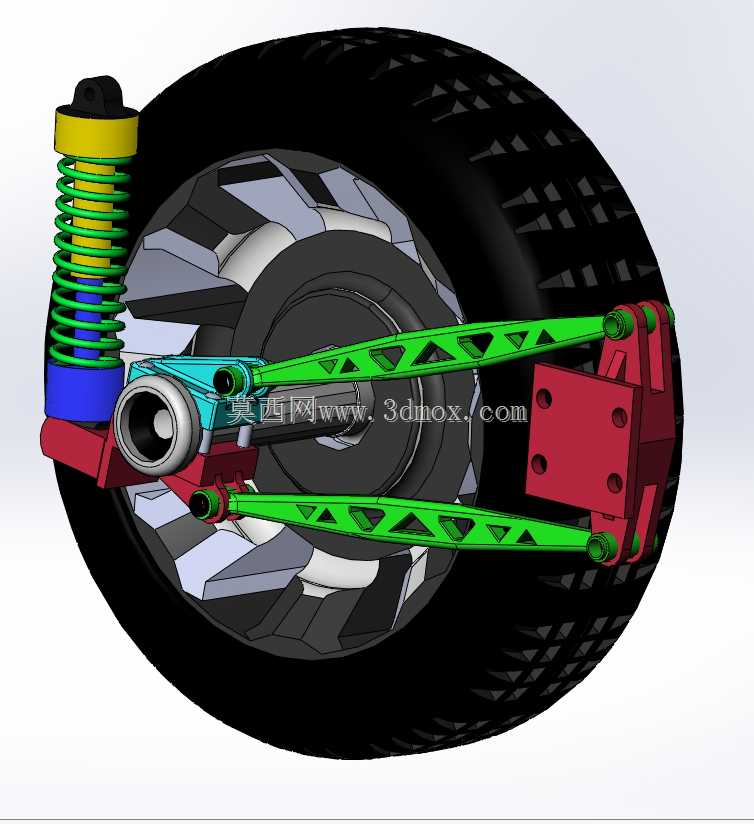

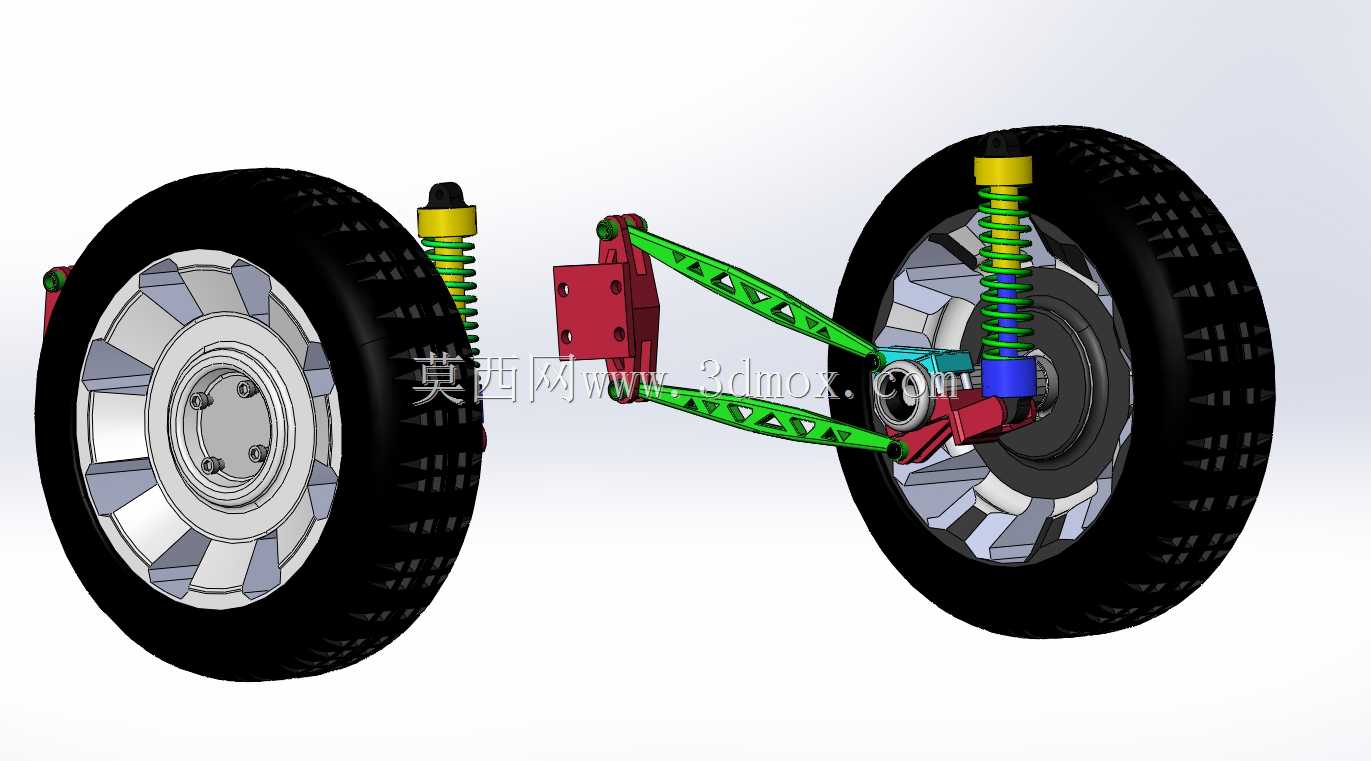

　　从实际用途看，这套结构承担车轮承载、导向、缓冲和驱动力传递等功能。左右两侧车轮分别通过轮内驱动单元获得扭矩，省去传动轴、差速器等集中传动部件，底盘中部空间可以释放给电池、控制箱或载货平台。悬架在车辆经过不平路面时，让车轮相对车架产生受控跳动；绿色上下摆臂负责约束车轮运动轨迹，红色支座承担与车架或副车架的连接，螺旋弹簧与阻尼器组成的弹性元件则吸收冲击并衰减振动。

　　结构设计的重点在于运动学边界。摆臂端点的位置直接决定车轮外倾、前束和轮距在跳动过程中的变化趋势。若摆臂过长，侧向稳定性较好，但会侵占底盘宽度；若摆臂过短，车轮跳动时定位参数变化剧烈，轮胎磨损和操控响应都会受到影响。模型中摆臂采用镂空加强形式，在视觉上减轻重量，也便于工程师理解杆件受力路径：纵向力、侧向力和垂向力通过球铰或衬套点传递到车架，弹簧阻尼器则主要承担垂向载荷。

　　安装边界需要优先校核轮胎包络。轮胎外径、轮辋宽度和轮毂电机外形共同限制了悬架跳动空间，车轮上跳时，轮胎内侧不能与摆臂、弹簧、线束或车架支架发生干涉；车轮下落时，阻尼器拉伸行程、摆臂转角和球铰摆角也不能超出极限。对于轮毂电机方案，还应预留电机线缆的弯曲半径，避免线缆在轮边反复弯折。

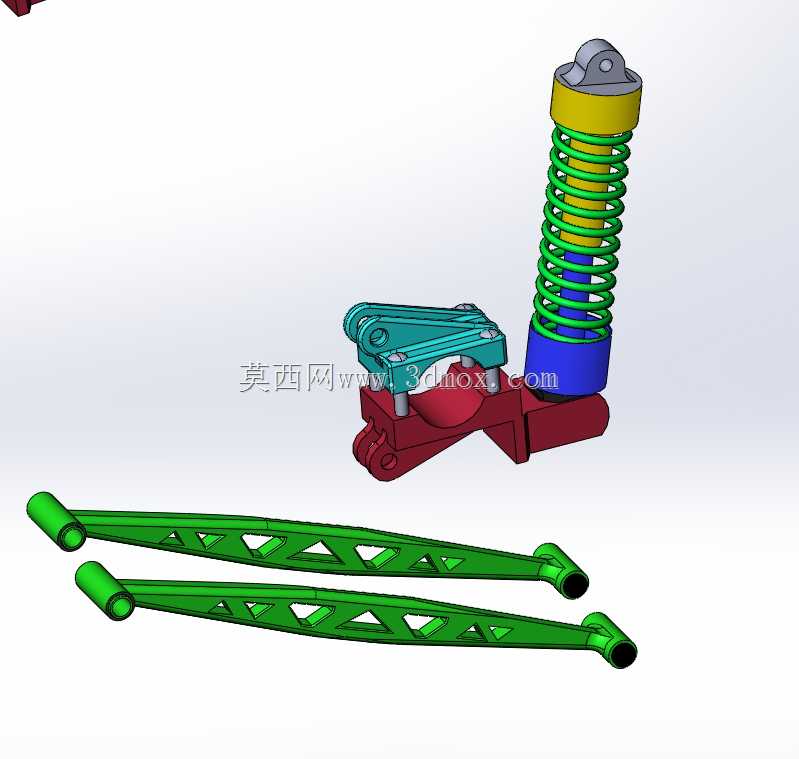

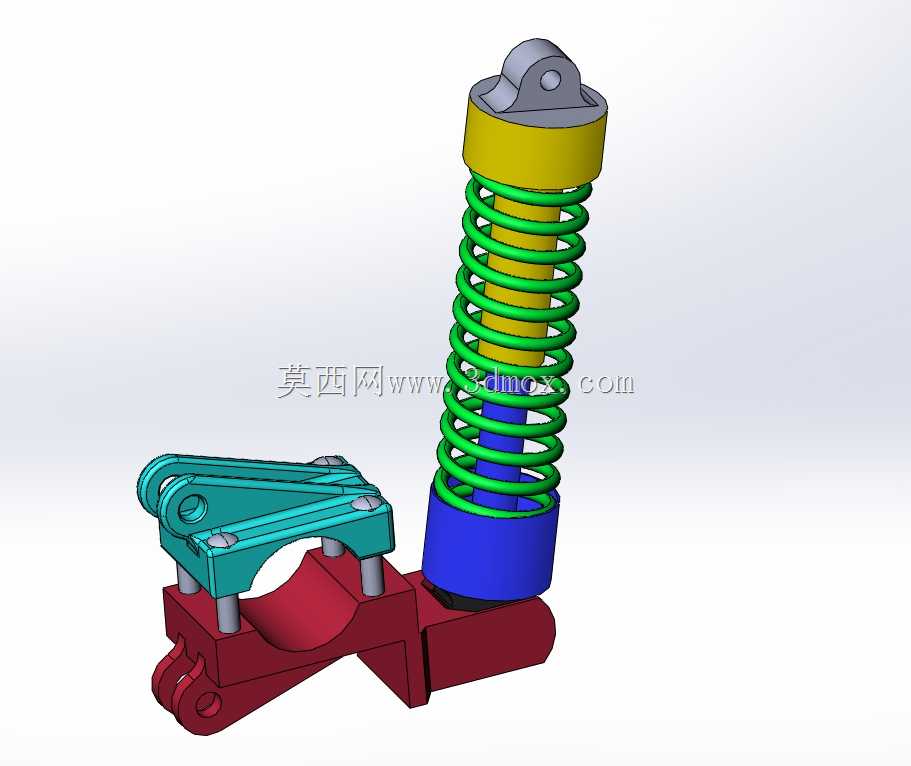

　　弹簧阻尼器采用近直立布置，有利于把垂向载荷较直接地传递到车身支撑点，但在实际工程中通常会根据硬点位置设置一定后倾或侧倾角度，以平衡纵向冲击、侧向刚度和舱内空间。弹簧刚度、阻尼器行程和缓冲块位置需要与整车簧载质量匹配；过软会导致频繁触底，过硬则会降低轮胎接地性。红色安装支架的螺栓孔位、板厚和焊接区域应结合载荷工况加强，尤其在制动、起步和转弯复合受力时，支架区域容易出现应力集中。

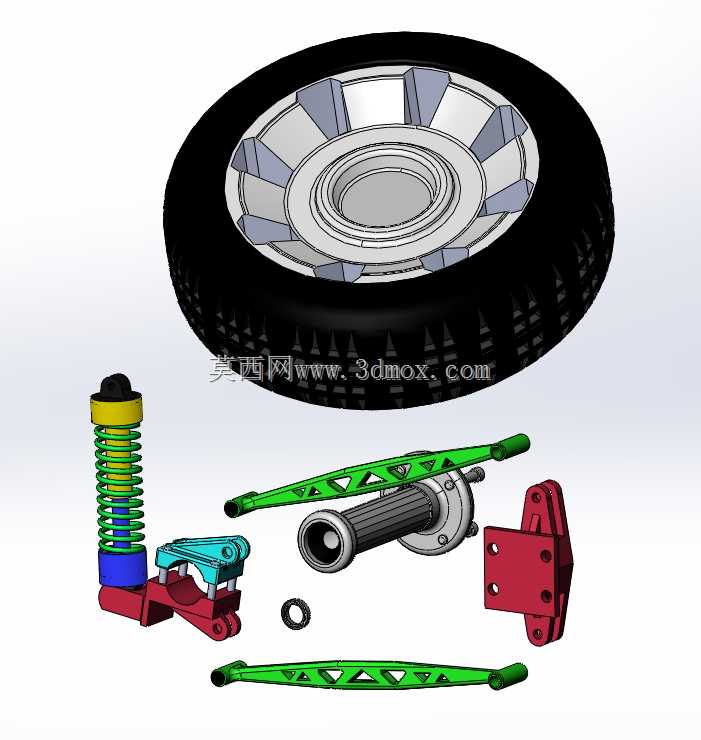

　　三维建模过程中，可先建立轮胎、轮辋和轮毂电机的外包络，再确定转向节、摆臂内点和减振器上端点。通过装配约束检查轮跳极限，再利用简化骨架调整硬点，能够减少后期零件返工。摆臂、支架、弹簧、阻尼器和车轮之间应保留清晰的层级关系，方便后续出工程图、做干涉检查或替换不同规格轮胎。

　　整体来看，该模型适合用于电动底盘概念布置、独立悬架原理演示、轮边驱动结构分析以及机械设计教学。它直观呈现了轮毂电机与悬架系统在狭小轮边空间内的集成方式，也为后续进行强度校核、运动仿真和详细结构设计提供了完整的三维基础。
