伺服驱动三轴直线运动模组结构

　　这套三轴运动模组面向需要在有限工位内完成空间点位移动的自动化场景，整体采用双底轨承载、横梁跨接、竖轴执行的布置方式。两根平行长导轨沿设备底部向两侧展开，承担Y向行程与整机支撑；横梁沿底轨纵向移动，形成X向跨距；竖直执行单元安装在横梁滑座上，完成Z向升降。该结构常见于小件装配、点胶涂覆、检测取放、实验台架、轻型加工辅助工位，也可作为非标专机中的核心运动骨架，在电子装配、实验室自动化、轻工产线和工装夹具验证中使用。

　　从实际用途看，模组并不是单独完成工艺动作的终端设备，而是为夹爪、吸盘、检测探头、涂胶阀或小型执行器提供可重复定位的三维运动路径。底部双轨布局能够提高横梁两端支撑的稳定性，减少单悬臂结构在长行程下的偏摆；横梁上的滑座承担横向移动，竖轴则根据工艺需要进行下压、抬升、靠近或避让。各轴末端均预留了与伺服电机、联轴器或传动组件连接的位置，拖链沿运动方向布置，用于容纳动力线、编码器线和气管，避免线缆在往复运动中拉扯、折弯或与运动部件干涉。

　　结构设计上，模组强调运动轴线之间的正交关系。底轨安装面需要保证平行度和平面度，否则横梁在长距离移动时会出现卡滞、滑块载荷不均或定位精度漂移。横梁与两个纵向滑座之间的连接面承担跨接刚度，设计时既要控制整体重量，又要保证竖轴安装区域不因加速运动而产生明显挠曲。竖直单元靠近工作端，通常承受偏心负载和往复冲击，因此导轨、滑块、安装板和电机座之间的配合需要紧凑，避免多层转接造成累积间隙。

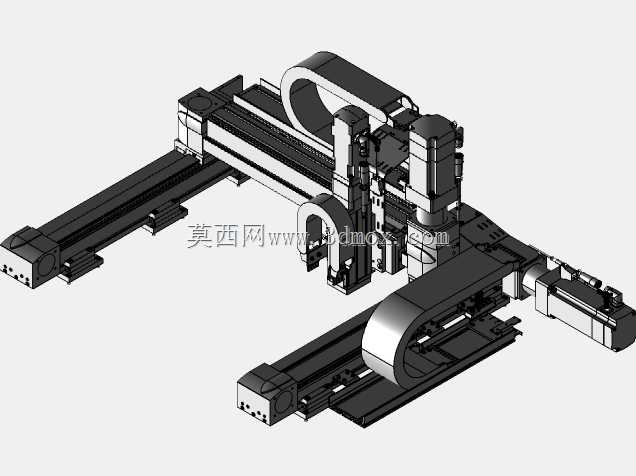

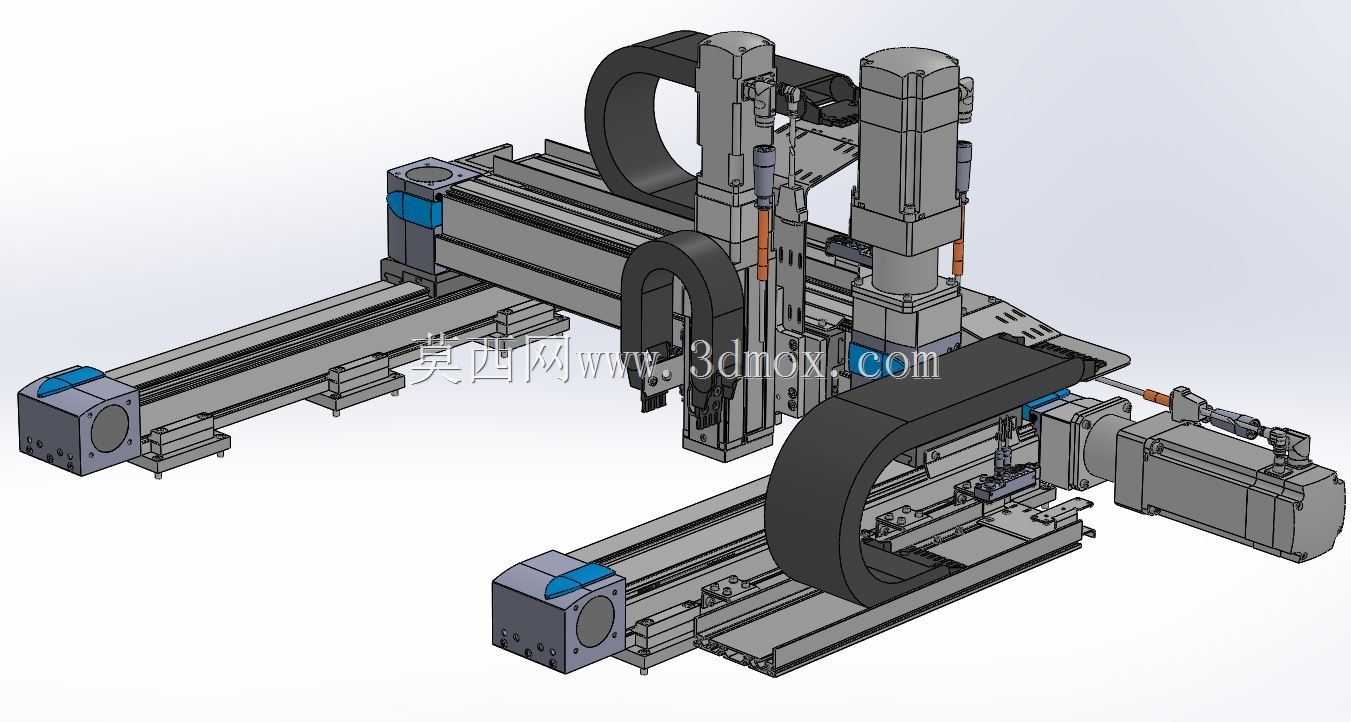

　　外形边界方面，模型呈现出明显的长条形展开特征，底部两根轨道占据最大平面尺寸，横梁横跨在轨道上方，竖轴在横梁中部形成高度方向的轮廓。布置到产线时，需要在轨道两端保留电机、拖链折弯和维护空间，不能只按滑块有效行程估算占地。横梁移动至极限位置时，端部电机、传感器支架和拖链均可能超出导轨本体；竖轴下降至最低位时，执行末端与工作台面、夹具或输送线之间还要保留安全间隙。若设备外围设置防护罩，应按运动包络而非静止外形确定罩体尺寸，并在拖链弯曲半径处预留足够空间。

　　安装思路通常从底轨基准开始。先将两根纵向轨道固定在焊接机架、铝型材台架或钢制平台上，通过加工面或调平垫铁建立统一基准；再装配横梁滑座，检查跨距、水平和移动阻力；最后安装竖轴及终端执行件。接线与气路沿拖链分层敷设，强弱电尽量分开，弯曲段不能出现强行拉紧。维护时可重点观察滑块润滑、拖链弯折、皮带或丝杠张紧、电机座紧固以及限位开关触发位置。对于需要高速往复的工况，还应在三维布局阶段校核负载质心相对竖轴导轨的偏心距离，避免终端夹具过长导致弯矩放大。

　　该模型的价值在于把三轴运动系统的机械关系完整表达出来：底轨提供稳定行程，横梁实现横向跨越，竖轴完成终端接近，伺服动力件、拖链和滑座之间的空间关系清晰，可用于方案沟通、布局干涉检查、机架设计参考以及自动化工位的运动范围评估。
