克朗拖车空气路由气路连接阀件

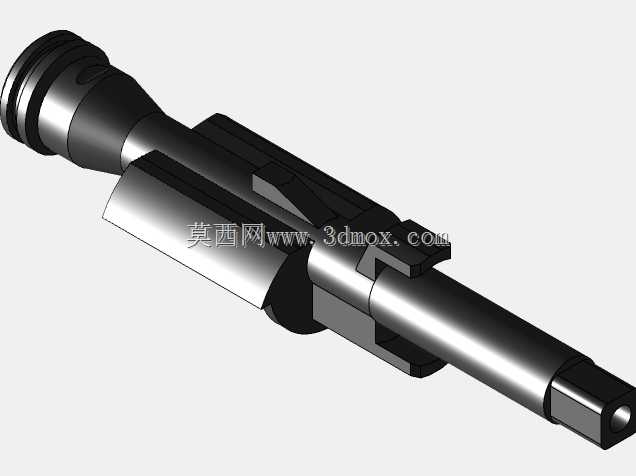

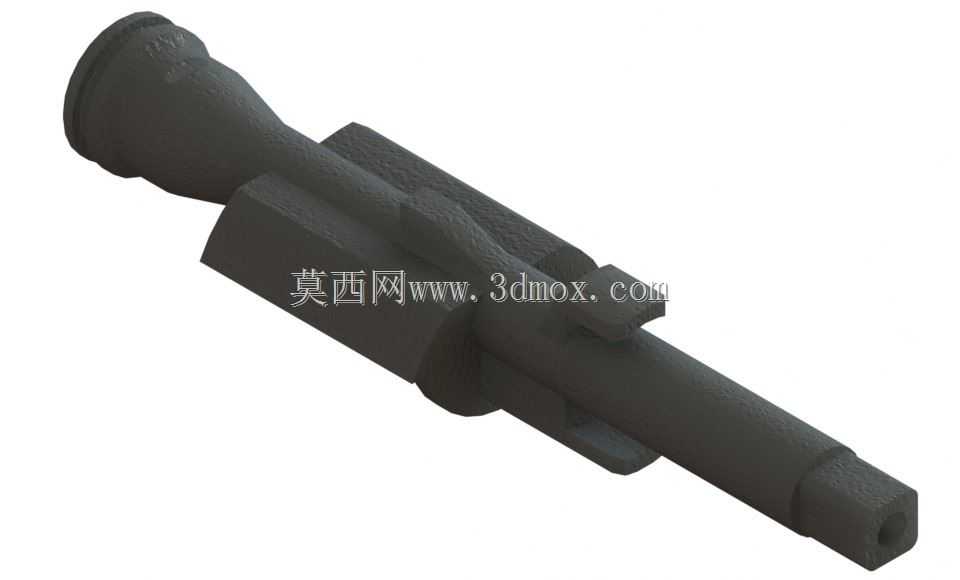

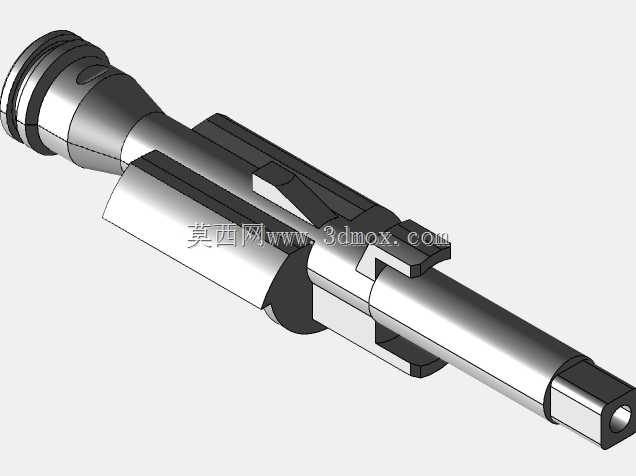

　　在挂车与半挂拖车的气动制动回路里，气路从牵引车储气筒经过螺旋气管、紧急继动阀、分气块再分配到各个车桥制动气室，中间任何一段接头的通径、密封形式和安装朝向不合理，都会带来压降偏大、制动响应滞后或者冬季冷凝水积存的问题。这套克朗拖车空气路由件正是围绕挂车气路分配与转接场景搭建，结构上把长杆式插接端、中部六角夹持段、侧向定位卡扣和尾部扩口接口整合在同一根轴线上，适合布置在车架纵梁内侧、气路分线盒附近或者车桥上方的紧凑安装位。

　　从实际装车角度看，这类路由件并不承担复杂的压力调节功能，核心任务是让压缩空气按照既定路径稳定通过，同时在有限空间里完成管路走向约束。前端较粗的喇叭口段用于对接快插接头或橡胶软管卡箍，内壁过渡处做了圆滑收缩，避免气流在截面突变位置产生涡流噪声；中段的六方结构不是装饰特征，而是给开口扳手提供夹持面，现场装配时可以直接卡住本体再拧紧两端管接头，防止整个阀件随管路旋转，保护内部密封面不受扭转损伤。六方旁边伸出的小卡扣用于和车架支架、线束卡板或者相邻气路块配合，限制零件在车辆振动工况下的转动和轴向窜动。

　　长杆部分的外径沿轴向分段变化，靠近尾端形成较细的插管段，末端保留中心通孔。这种阶梯外形有两个工程意义：一是不同直径段可以对应不同规格的密封圈、支撑套或者塑料固定夹，使同一根零件在装配时具有明确的轴向定位；二是细杆段伸入配合孔后能够起到导向作用，维修拆装时即使视线被车架横梁遮挡，也能凭插入手感判断是否到位。尾部端面没有做成尖角，而是保留短圆柱和孔口倒角，既减少软管装配时割伤橡胶内壁的风险，也让密封唇口能够平顺滑入。

　　建模时需要特别留意几个边界。整体为细长轴类布局，长度方向远大于径向尺寸，因此在三维环境中应先建立基准轴线，再围绕轴线绘制各段旋转轮廓；中部六方和侧向卡扣不属于回转特征，需要在旋转主体完成后通过拉伸、切除和合并方式处理。六方对边尺寸要与常用扳手规格匹配，棱角处保留轻微过渡，避免热处理或压铸过程中应力集中。侧向卡扣的壁厚不宜与主体相差过大，否则铸件冷却时容易在根部出现缩松，若采用锻件或机加工件，则应关注刀具在卡扣内侧的可达性。

　　安装边界方面，零件轴向两端都要预留手指和扳手操作空间，尤其是六方所在位置，周围不能紧贴车架板面，否则扳手无法落下。管路走向设计时，应让粗端朝向来气方向、细端接入下游分支，使气流沿收缩通道平稳通过；若反向使用，虽然通流能力未必完全丧失，但台阶处容易形成滞流区，冷凝水和杂质更易沉积。固定卡扣与支架之间建议保留微量间隙，靠管接头和卡箍共同承受轴向拉力，卡扣主要承担防转作用，这样在车辆颠簸、热胀冷缩时不会因为过约束而把载荷集中到某一个薄弱凸台上。

　　在挂车维护场景中，这类零件还要面对泥水、盐雾和低温环境。外表面不需要复杂曲面，但材料和表面处理要兼顾韧性与耐腐蚀，接头区域的硬度应足以抵抗反复插拔，长杆区域则要避免脆性断裂。三维结构检查时，应重点核对中心孔是否全程贯通、各段台阶是否同轴、六方夹持面是否对称、卡扣根部圆角是否连续。把这些细节落实到模型里，后续生成工程图、装配体干涉检查和维修备件选型时，才能真实反映气路路由件在拖车制动系统中的安装关系与功能逻辑。
