注塑机原料分离储料仓结构设计

　　这套结构对应注塑生产车间里原料预处理环节的分离储料工位，日常产线运行时，经过粉碎、筛分后的回收料与新配混合粒料会先送入该仓体，仓内斜向导料板把混入料流的大块未粉碎料、金属杂物拦截分离，合格粒料顺着导流面落入下部暂存腔，再通过底部出料口对接注塑机料斗或者中央供料管路，避免大块异物进入螺杆料筒造成螺杆划伤、射嘴堵料的故障。

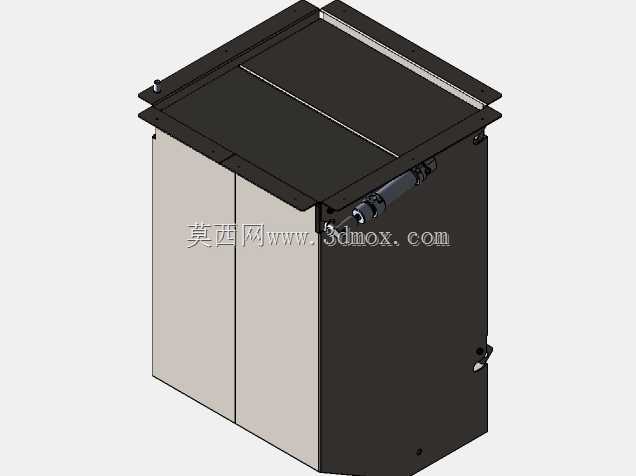

　　做这套结构建模的时候，首先要匹配车间现有注塑机的上料高度，仓体整体采用长方体立式布局，顶部预留的法兰安装面用来对接上游送料管道或者真空吸料机的出料端，四周均布的紧固点位用来固定上盖密封件，防止车间粉尘外溢，也避免外界杂物落入干净料腔。仓体侧壁做了透明可视区域的结构预留，现场操作工不用开盖就能直接观察内部料位高度，判断是否需要补料，也能随时查看斜筛板上堆积的杂料量，安排定期清理。

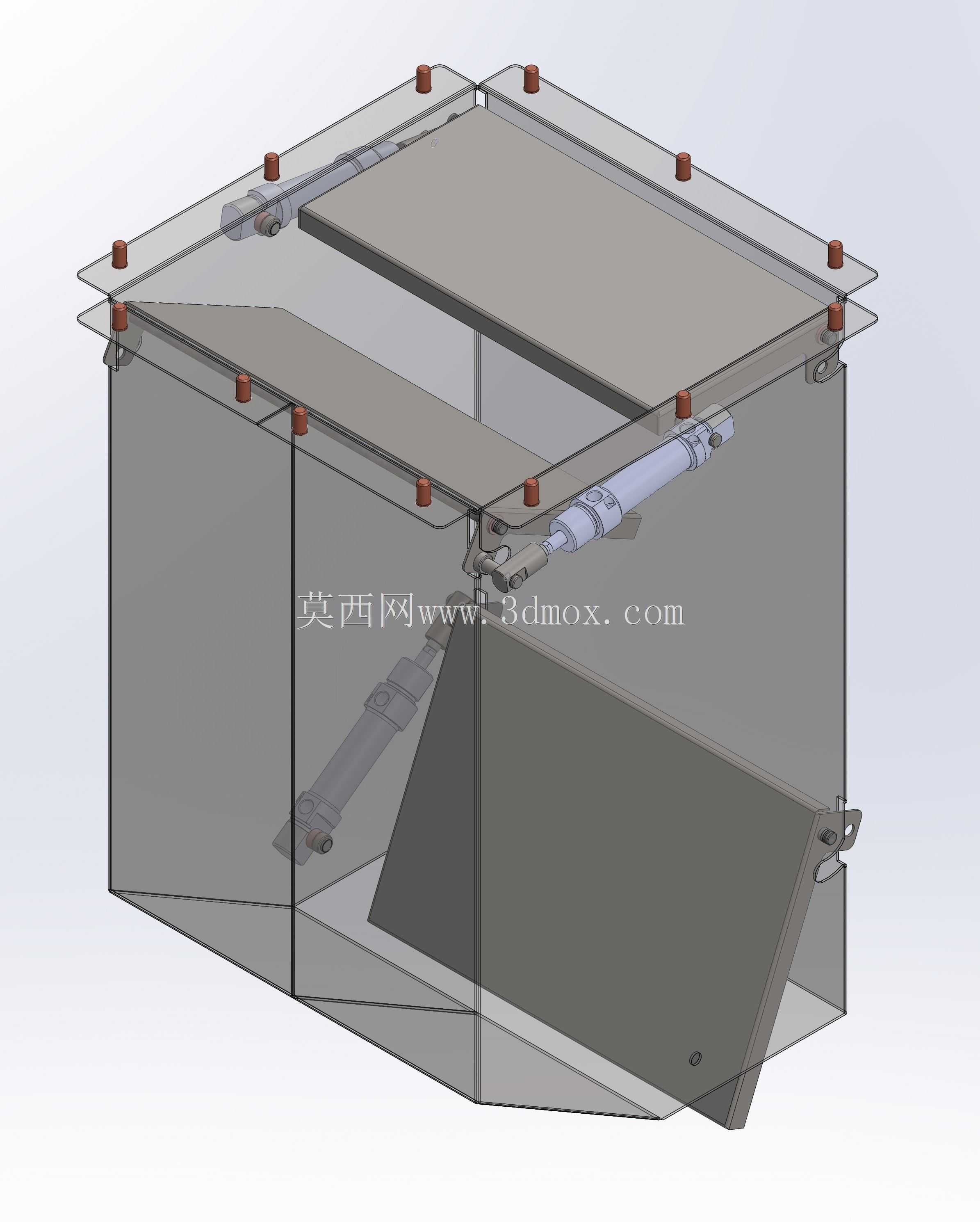

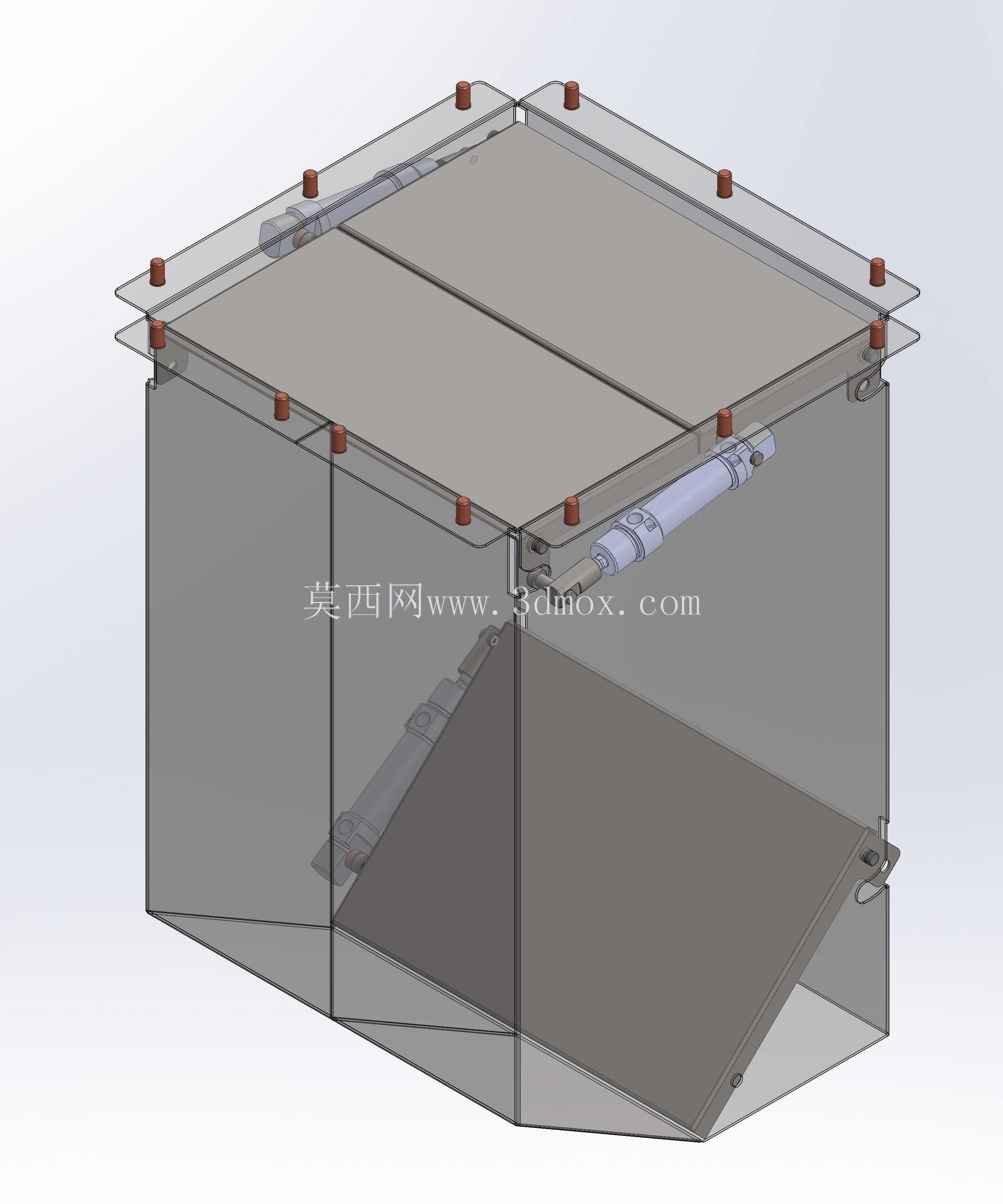

　　仓门的开合驱动选用了两支气动支撑杆，布置在仓体两侧的铰接位置，仓门绕底部铰链翻转开启，当需要清理筛板、排查仓内残留料或者换色清机的时候，气动杆可以平稳支撑起全开的仓门，不需要人工额外扶持，开合过程阻尼均匀，不会出现门板突然下坠磕碰操作人员的风险。仓门和仓体的贴合面预留了密封胶条的安装槽，合门后可以保证腔体密闭，负压吸料的时候不会漏风影响上料效率。

　　设计初期先梳理了整个料流的走向：粒料从顶部进入后先落在上层筛分板，筛分板的倾斜角度经过反复调整，角度太小料流流动速度慢容易积料，角度太大则杂料还没被有效拦截就跟着合格料滑走，最终选定的倾角既能让合格颗粒快速透筛下落，也能让大块杂物顺着筛面滑到侧边的杂料收集区，不需要额外加装振动电机就能依靠重力完成筛分，减少了易损部件，后期维护工作量大幅降低。仓体下部的出料段做了缩口斜壁设计，避免粒料在仓底直角位置架桥起拱，保证物料可以连续顺畅流出，不会出现断料导致注塑件缺胶的批量质量问题。

　　安装边界方面，仓体顶部的安装孔位间距按照车间通用的中央供料标准接口排布，既可以直接架在注塑机机边的支架上，也可以吊装在原料房的架空平台上，侧面预留的传感器安装位可以加装料位计，实现低料位自动报警、自动补料的联动控制。所有和物料接触的内壁都做了圆角过渡，没有卫生死角，换产不同颜色原料的时候，打开侧门就可以快速把仓壁残留的旧料清理干净，减少混色缺陷。整套结构没有复杂的定制加工件，板材拼接、铰链选型、气动支撑杆的载荷匹配都按照常规钣金加工标准设计，加工制作成本低，现场改造旧机边料斗的时候也可以直接参照该结构尺寸适配，不需要大幅改动现有产线布局。仓体的外形宽度和深度参考常规600吨以下注塑机的上料口尺寸设计，不会和机边的机械手、干燥机管路发生干涉，顶部盖板拆分做了两块可拆卸式板件，日常巡检不需要拆开整个上盖，只打开对应区域的小板就可以观察内部筛分情况，日常使用非常便捷。
