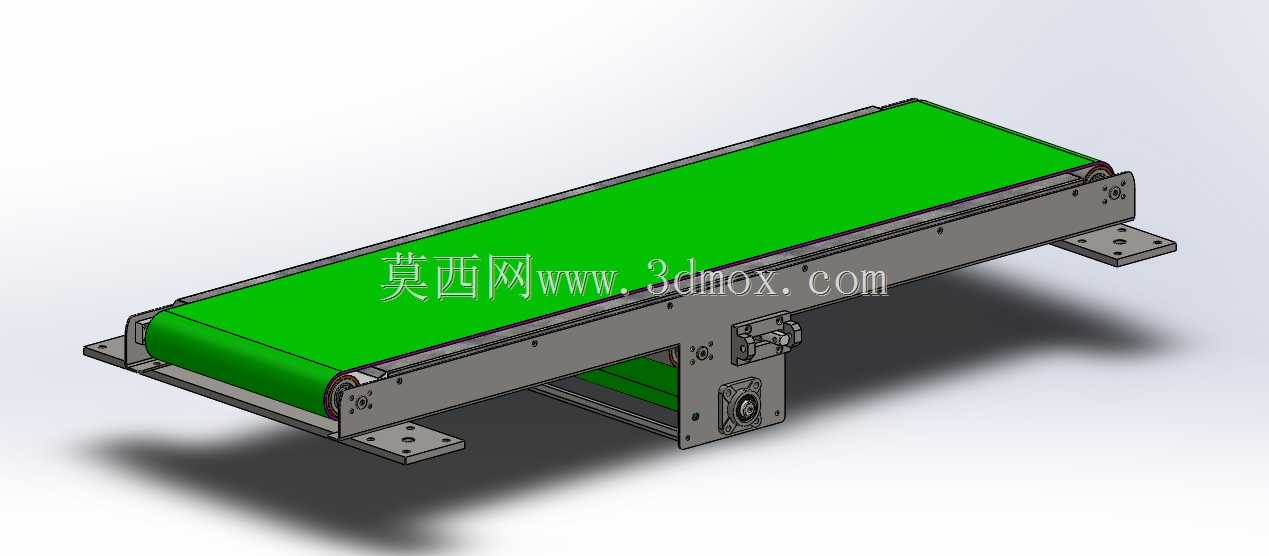

长距水平绿色皮带输送线结构

　　该套水平皮带输送线主要面向车间内短距离、连续节拍化的工件转运场景，常见于3C零部件装配线后端接驳、包装工位前段来料输送、小型五金件工序间流转以及检测设备上下料衔接。设备采用平直长条形布局，绿色PVC皮带作为承载与牵引构件，工件放置于皮带表面后依靠摩擦力随带面同步移动，能够避免人工搬运过程中产生的磕碰、定位偏移与节拍波动。

　　从实际布置角度看，整机沿长度方向形成稳定的水平输送通道，两端布置主从动辊筒，中部由托板或托辊支撑皮带工作面，保证带面在承载状态下不出现明显下凹。机架采用折弯钢板与型材组合形式，两侧纵梁承担皮带张力和工件载荷，端部安装座通过地脚或螺栓固定在设备台架、地面支腿上；安装时需要校核两端固定孔的跨距、机架水平度以及辊筒轴线与输送方向的垂直度，否则皮带在长期运行中容易跑偏。

　　驱动部分布置在设备一端，电机经减速机构带动主动辊筒旋转，辊筒与皮带之间通过摩擦传递动力。设计中需要重点控制主动辊筒包角、皮带张紧量和辊筒表面摩擦系数：张紧过松会造成启动打滑，张紧过紧则会增加轴承受力并缩短皮带寿命。从动端通常设置张紧调节结构，通过螺杆或滑槽调整辊筒中心距，既用于安装皮带，也用于补偿皮带长期拉伸后的松弛。

　　皮带下方设置连续承托结构，适合输送底面较平整的盒类、盘类、板类及小型机械零件。两侧机架高于皮带工作面，可在一定程度上限制工件侧向滑落；若用于散料或异形件输送，可在现有侧梁基础上扩展导向挡板、挡边或护栏。设备端部留出的回转空间用于皮带绕入和绕出，三维布局时不能将其他机构紧贴辊筒端部，需预留皮带更换、张紧调节和维护检修的操作空间。

　　在产线集成时，该输送线可独立作为水平转运设备，也可与顶升移栽机构、阻挡气缸、定位夹具、视觉检测站配合使用。工件随皮带到达指定工位后，由外置阻挡机构停住，再由机械手或人工取放；若要求连续通过，则可直接衔接下一工序。皮带速度通常依据生产节拍、工件长度和上下工位间距确定，过快会导致工件堆积冲击，过慢则影响整线产能。

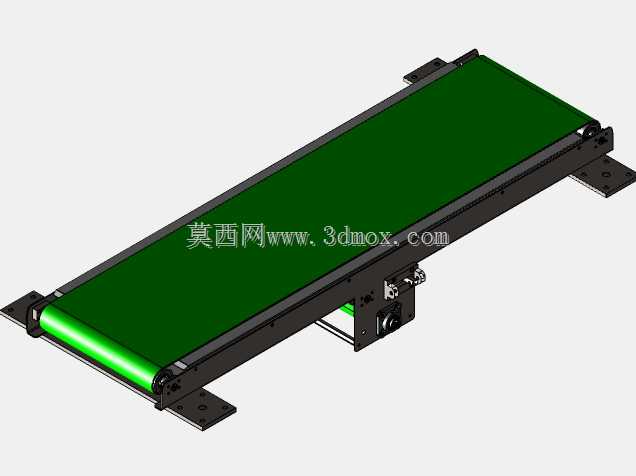

　　结构建模时，辊筒、轴承座、侧板、支脚、安装板和驱动单元之间的装配关系需要完整表达。主动辊筒与减速机输出端的同轴度、从动辊筒的可调行程、皮带闭合路径以及机架安装孔位置，都是干涉检查和工程出图的重点。皮带作为柔性件，在三维中以闭合环形带体呈现，能够直观反映工作面、回程面和端部包绕形态，便于设计者检查护罩、传感器支架、线体接驳高度是否冲突。

　　整机外形呈窄长型，长度方向决定输送距离，宽度方向取决于工件最大尺寸和并排摆放要求，高度则需与前后设备的输送面对齐。安装边界除设备本体投影外，还应在驱动侧预留电机和减速箱维护空间，在张紧侧预留调节工具操作空间，在皮带两侧留出跑偏调整和清洁维护距离。对于需要嵌入自动线的场合，机架底部支脚可设计成固定地脚、可调脚杯或移动脚轮形式，以分别满足长期固定、高度微调或灵活转产的需求。

　　该结构的核心价值在于以简单可靠的摩擦输送方式完成工件连续流转，零部件数量少、维护点清晰、适配工艺范围广。通过调整皮带宽度、机架长度、驱动位置和支撑形式，可衍生出不同载荷与节拍的输送方案，为自动化装配、包装、检测和物流分拣环节提供稳定的基础输送单元。
