带式输送机支撑底架框架结构

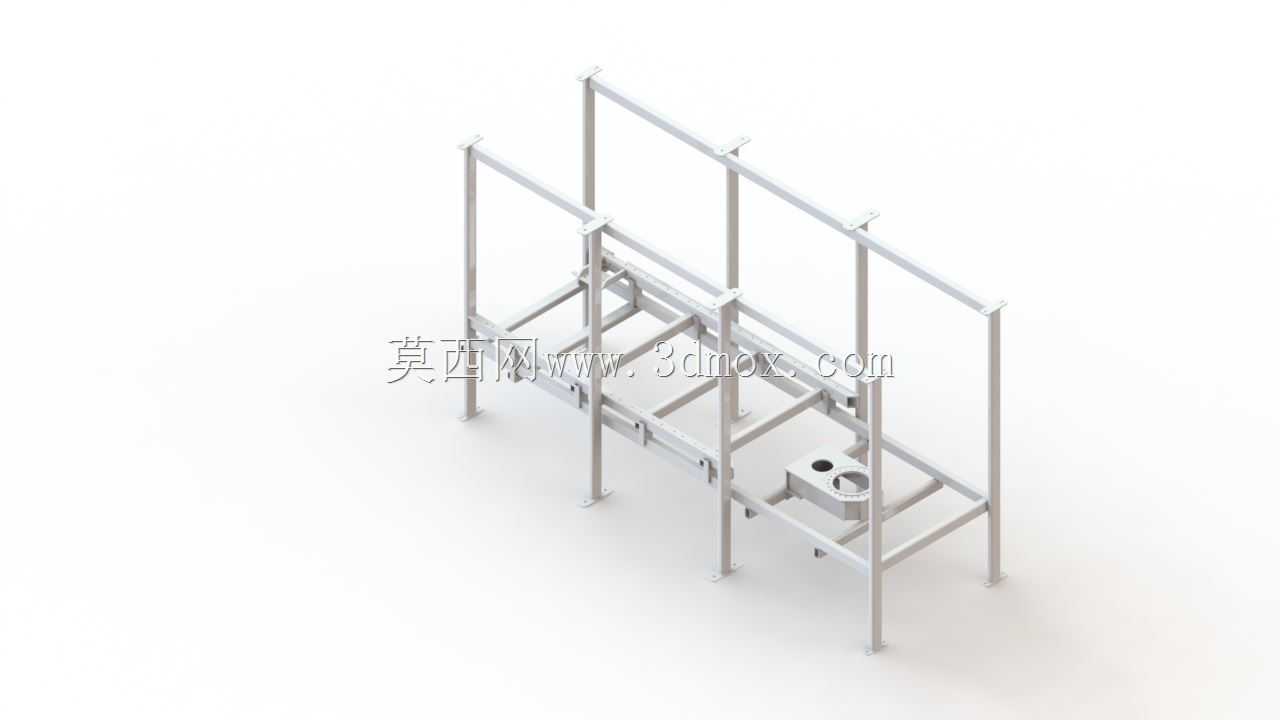

　　这套框架结构面向轻型带式输送线的底架安装需求，整体采用方管型材焊接拼装的思路完成搭建，在车间流水线、包装线接驳段、小件分拣工位以及装配线旁的物料过渡输送场景中都能直接作为承载基体使用。结构主体分为下部承载层与上部护栏支撑层两部分，下部框架由多根纵向主梁与横向连接梁交错排布，形成连续的矩形格构，主梁沿输送方向贯通，承担输送带托辊组件、驱动端张紧机构以及中部承载板的全部载荷；横向梁按固定间距分段布置，既为托辊安装座提供定位点位，也能约束纵向主梁在受载时的侧向变形。上部竖立的多根支杆沿框架两侧对称分布，支杆顶端通过纵向连杆串联，形成高出输送面的防护栏骨架，实际产线中可在该骨架上加装透明挡板、光电传感器支架、照明灯具或者走线线槽，

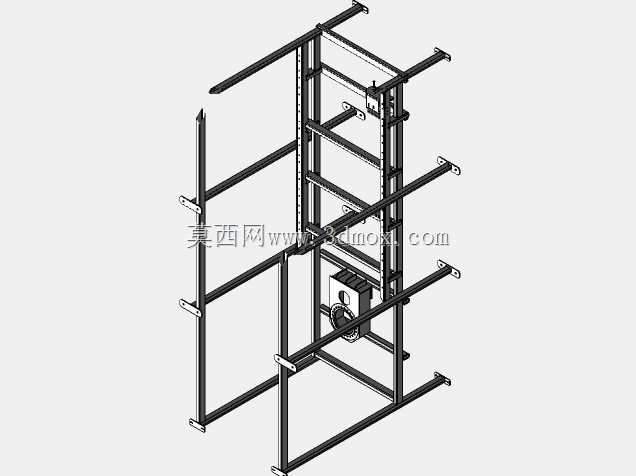

　　满足不同工位的安全防护与检测附件安装需求。框架支腿并非简单垂直落地，靠近驱动端的支腿位置预留了电机与减速单元的安装空位，图中框架端部的异形安装板就是为驱动组件固定预留的接口，板上开孔位置对应常规小型减速电机的安装孔距，装配时无需在主梁上二次动火开孔，减少现场加工工作量。从安装边界来看，整体长度方向适配六米级输送段的拆分需求，框架宽度方向留出输送带两侧各五十毫米左右的安装余量，护栏高度从底架底面算起约为成人腰部以上位置，既能够阻挡输送过程中偏摆的小件滑落，也不会遮挡操作人员取放物料的动作空间。设计过程中优先控制框架的整体挠度，纵向主梁选用壁厚均匀的矩形管，跨距较大的位置在下方增设斜向撑杆，

　　将满载工况下主梁的中部下挠控制在输送带允许的跑偏范围内；支腿底部预留平板地脚接触面，可配合膨胀螺栓与地面固定，也可在调平脚杯安装后实现整机水平度微调。各杆件相交位置均采用贴合焊接的处理方式，三维结构中完整保留了杆件相贯后的连接关系，没有出现悬空杆件或者干涉重叠的错误，导入装配环境后可直接在对应梁面上追加托辊、滚筒、皮带、驱动电机等外围部件。框架端部的横向梁同时承担张紧座的导向支撑作用，张紧螺栓的安装空间在梁内侧提前留出，后期调整皮带张紧量时工具可直接伸入操作，不会被侧方护栏支杆遮挡。对于需要多段拼接的长输送线，该底架两端的连接端面保持平齐，相邻两段框架可通过端板螺栓锁紧后连成整条线，拼接处的主梁顶面高差控制在较小范围，避免皮带经过接缝位置出现跳动。结构中没有复杂的曲面铸件，全部由标准型材与少量切割板材组成，加工时只需完成管材定尺切割、钻孔与焊接组对，制造成本与后期维护难度都较低，变形后也可单根更换杆件，不必整体报废。
