多工位回转工装双侧可调夹持机架

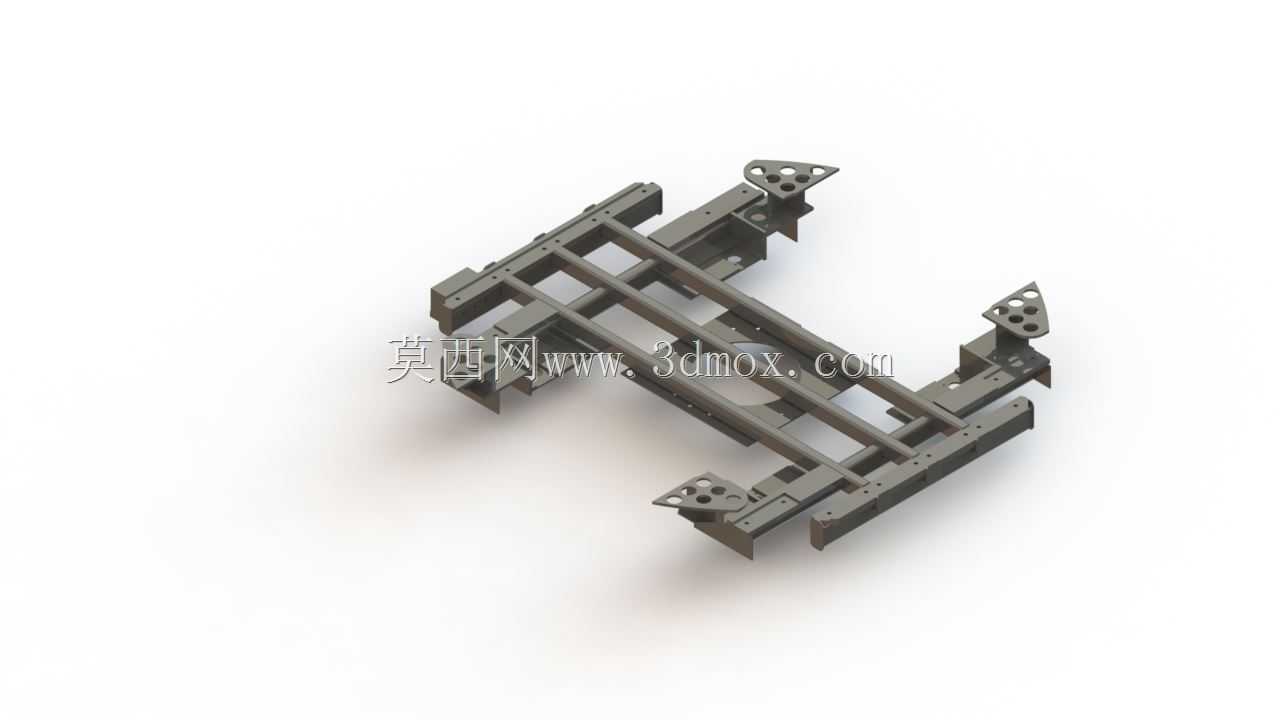

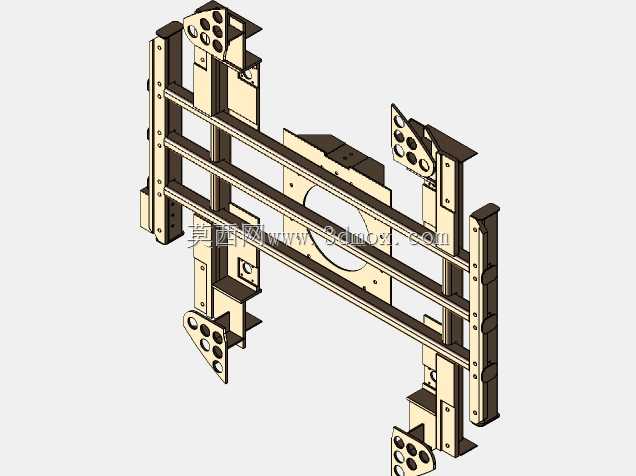

　　这套夹持机架的结构逻辑，是围绕回转式装配工位的双侧同步作业需求搭建的，在小型消费电子组件、精密通讯接插件的半自动装配线里，这类架体常作为转盘工位的核心承载基体，架体跨装在回转工作台的上方作业区间，左右两端的安装支脚分别对应转盘两侧的操作位，工人或者自动锁付机构可以在架体两侧同时完成工件上料、定位、压合、检测工序，不用反复挪动工件姿态，能把单工位的作业节拍压缩近三成。从架体的受力路径来看，整体采用三根平行横向承力梁作为主骨架，梁体选用冷拉矩形钢管加工，截面抗弯模量足够承受两端夹持组件偏载带来的弯矩，不会在长期反复加载后出现梁体中部下挠的问题；横向梁和两端竖装立板之间通过定位销加锁紧螺栓完成刚性连接，装配时可以根据待加工工件的整体宽度，

　　松开梁端锁止件调整两侧立板的跨距，调整范围覆盖常规小型通讯组件的全部尺寸区间，调整到位后锁死销孔，整个架体的同轴度可以控制在0.2毫米以内。两端的夹持安装座做了多组阵列安装孔，孔位按照标准模组孔距排布，既可以装夹手动快速夹钳，适配小批量多品种的试产线，也可以直接固定气动压紧缸、直线滑台或者视觉检测相机，不需要在架体上二次钻孔补焊，换型时只需要更换安装座上的执行元件，十几分钟就能完成整条工位的工装切换。架体中部预留的大尺寸镂空窗口，是特意为转盘上的工件随动流转设计的：当回转盘带着载具转动到架体正下方时，载具上凸起的定位凸台、工件外接的测试线束都可以从镂空区域穿过，不会和架体发生运动干涉，窗口周边的加厚安装面还可以固定中部的辅助压头，

　　对工件中间的薄弱区域做辅助压紧，避免长条形工件在两端夹持时出现中部翘曲。设计阶段校核安装边界时，首先要确认架体底部支脚和转盘台面的连接尺寸，支脚底部的连接孔位匹配常规回转台的T型槽间距，架体总高度控制在作业人员手肘操作的舒适区间，不会遮挡操作人员观察工件定位状态的视线；架体两侧伸出的夹持臂和转盘边缘的安全间隙预留了足够距离，转盘满载回转时不会出现刮蹭，所有外露的棱边都做了倒角处理，避免操作人员上下料时被锐边划伤。和常见的单侧悬臂工装相比，这种对称跨装的架体受力更均衡，单侧加载时的形变量不到悬臂结构的四分之一，长期运行后不需要频繁重新校准夹持位置；架体上所有的安装孔都做了统一的公差标注，加工时可以采用激光切割下料后一次折弯成型，

　　焊接后做去应力退火，再整体进加工中心一次铣平所有安装基准面，保证各个执行元件安装后的平行度、垂直度都满足装配精度要求，在多品种小批量的通讯产品组装工位，这类可调式架体不需要针对每款产品重新制作整套工装，只需要更换对应夹头，就能快速适配不同尺寸的转盘载具，大幅降低产线换型的工装制造成本和停机等待时间。
