遥控水下探测航行器结构设计

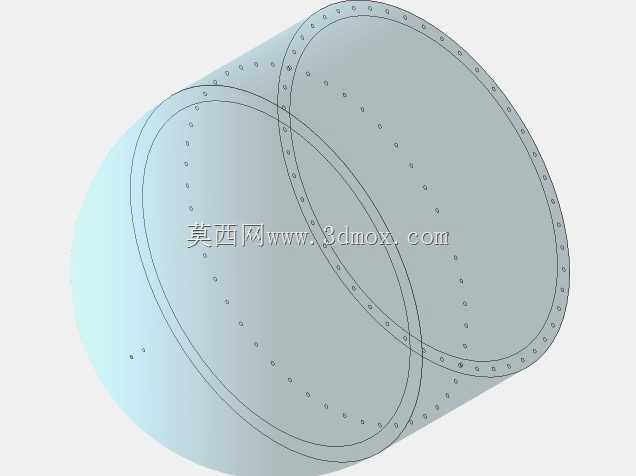

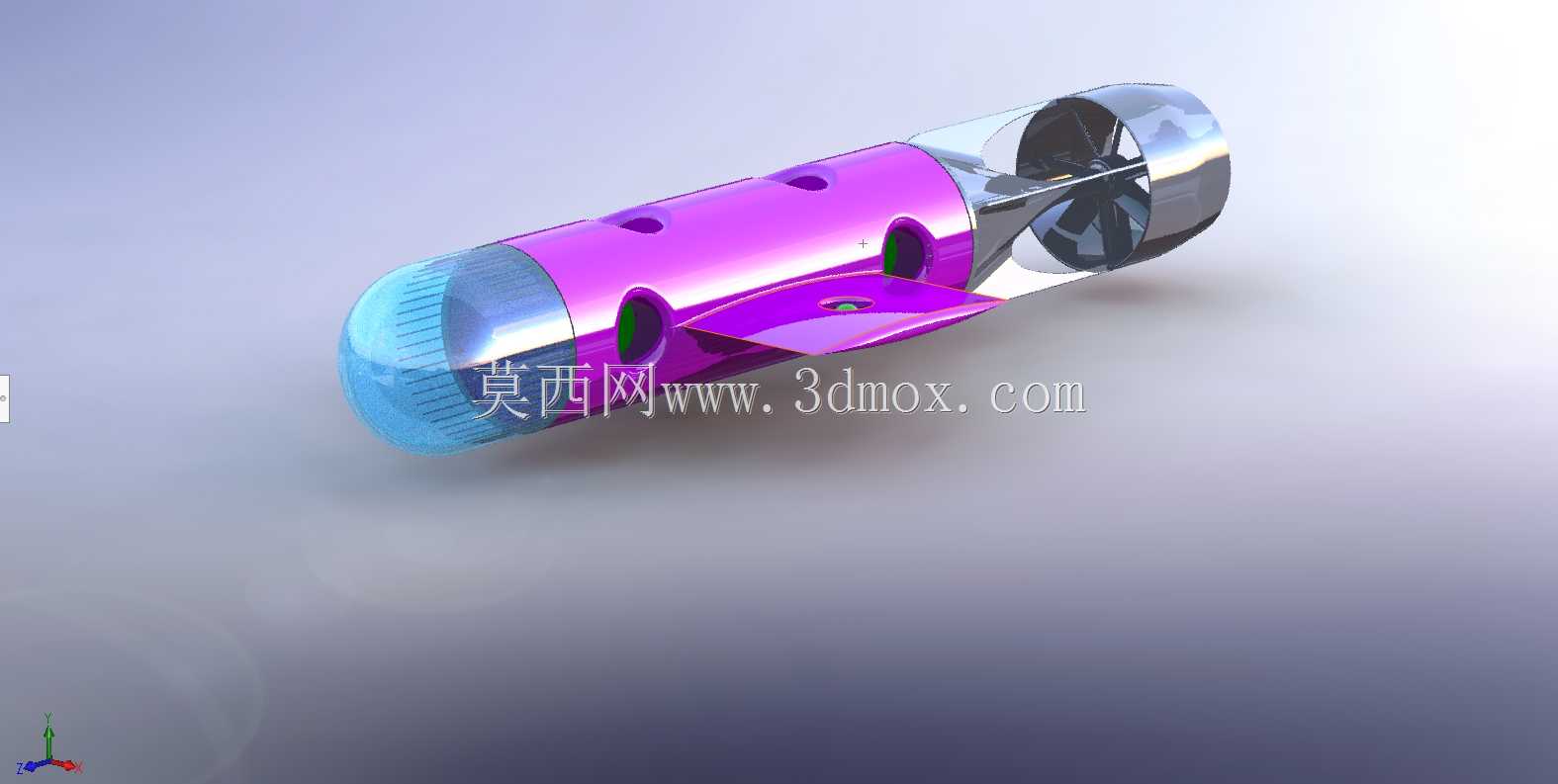

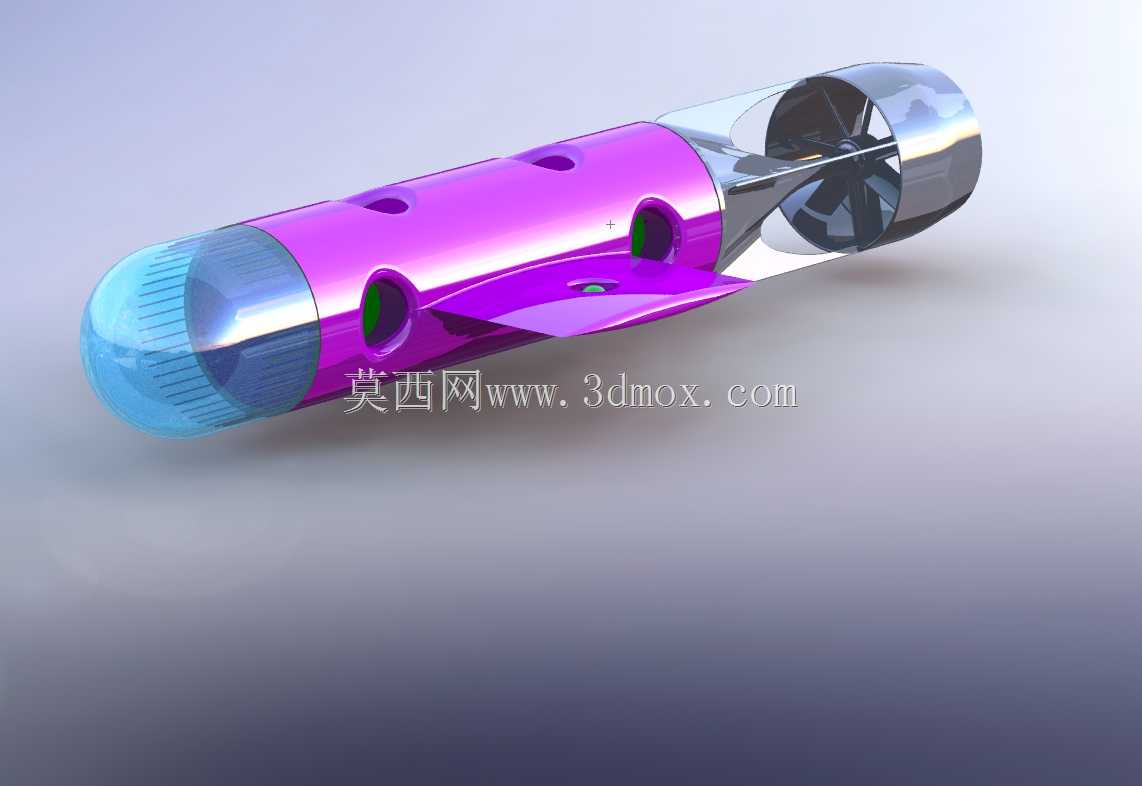

　　这套水下航行器的结构方案围绕近岸浅水观测、小型水域巡检与水下载体教学验证展开，整体采用分段式圆柱耐压舱布局，把动力推进、电控承载、浮力配平与外部水动力附件整合在同一轴线上，适配狭小水域的低速潜航作业需求。舱体主体选用圆柱回转构型，核心原因在于水下承压工况下，圆形截面的环向应力分布更均匀，相同壁厚条件下可承受更大的外部水压，同时圆柱外形在轴向航行时的迎流阻力更低，加工阶段也可直接选用标准管材做毛坯，减少曲面铣削的额外工序。艏部设置透明半球形观察端盖，该区域对应水下摄像、照明模组的安装位，弧面端盖既可以为镜头提供无遮挡的前向视野，也能避免平面视窗在边角位置出现应力集中，端盖与主舱体之间采用径向密封圈配合轴向压环的密封形式，

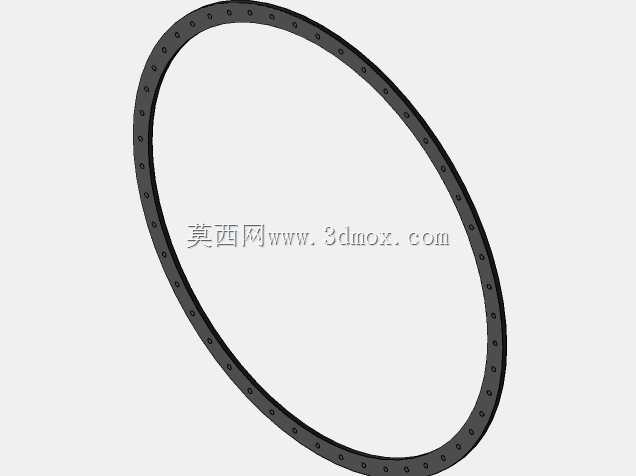

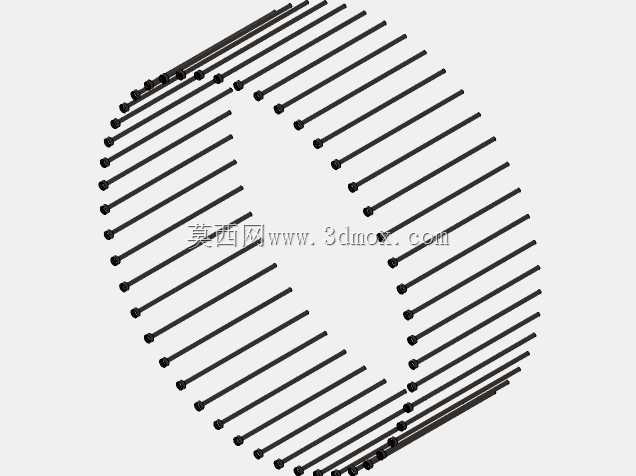

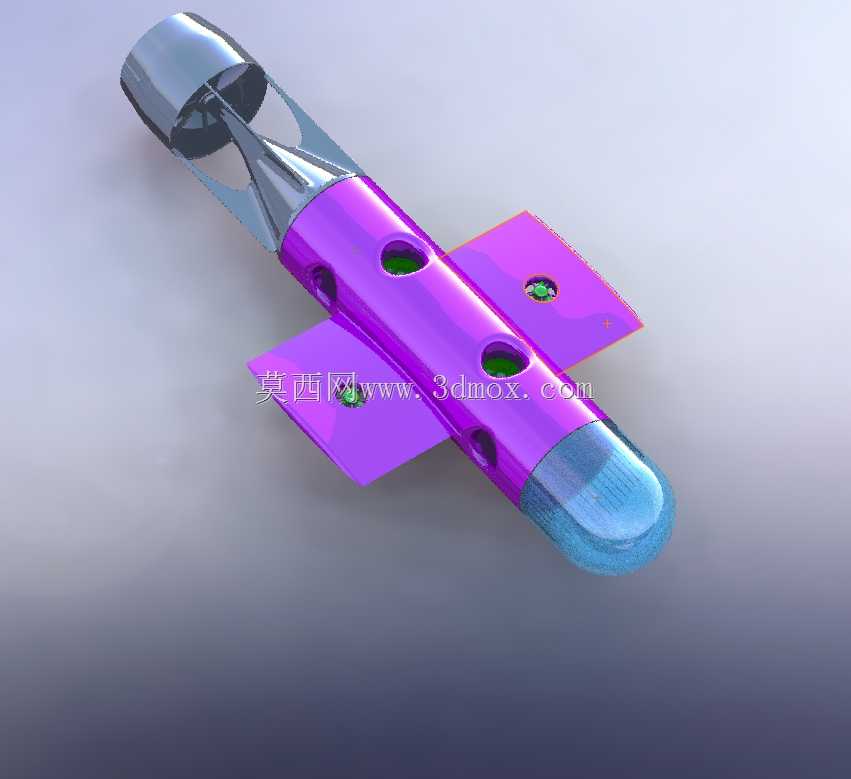

　　装配时通过压环螺钉均匀施压，让密封圈产生稳定的压缩变形，阻断外界水体渗入电控舱的路径。中部紫色舱段为核心承载区，外壳预留多处圆形安装孔位，这些孔位分别对应水密接插件、状态指示灯、调试接口与配重固定点，孔位周边做局部加厚凸台处理，避免在薄壁舱壁上直接开孔导致整体刚度骤降；舱体内部可根据载荷需求分层布置电池仓、控制板卡、姿态传感器与通信模块，各模组通过卡槽与减震垫固定，降低推进器运转时的振动对精密传感元件的干扰。舱体两侧伸出的翼状结构为稳定鳍，其作用类似水下航行体的水平安定面，潜航过程中可抑制艇体的横摇与艏部俯仰摆动，鳍片采用薄型流线截面，边缘做导圆处理，在不增加过多航行阻力的前提下提升航向稳定性，鳍片与主舱体的连接位置设计有加强筋，

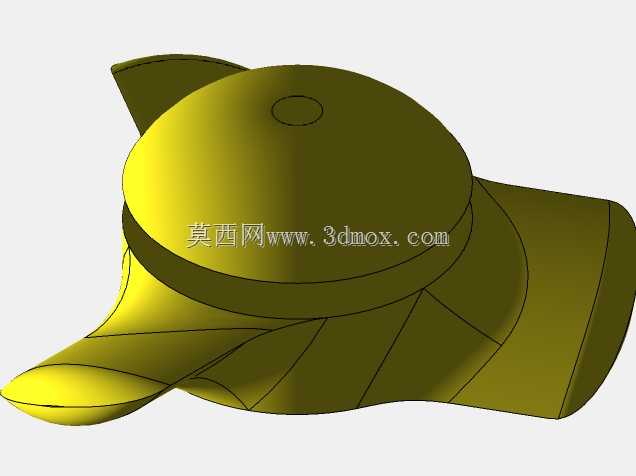

　　防止水下碰撞时出现根部断裂。艉部为开放式动力舱段，外部设置金属防护框架，框架内部安装导管螺旋桨，导管结构可以约束螺旋桨的尾流方向，提升低速航行时的推进效率，同时防护框架能够隔绝水草、缆绳与水下杂物，避免桨叶被缠绕卡滞；桨叶与驱动电机的输出轴采用同轴直连方案，减少传动环节的功率损耗，电机安装座与艉部框架之间设置减震垫，阻断桨叶转动的振动向主舱体传递。整套结构的安装边界需重点把控径向密封面的同轴度，艏部端盖、主舱筒、艉部框架的配合止口需保证同轴公差在合理区间，避免装配后出现密封圈偏压、局部间隙过大导致的渗漏问题；外部所有外露螺钉均选用耐腐蚀材质，装配时涂抹防水密封脂，不同金属接触的位置增加绝缘垫片，防止淡水或海水环境下产生电化学腐蚀。

　　尺寸布局上，航行器的外径控制在便携可单人手持投放的范围，轴向长度兼顾电池容量与转向灵活性，过长的艇体虽然可以搭载更多载荷，但会减小最小转弯半径，无法在狭窄的水下空间内完成转向避让；稳定鳍的展长不超出舱体径向投影过多，避免投放与回收过程中磕碰岸壁或船舷。实际作业场景中，该类小型潜航器可用于池塘养殖的网箱破损检查、内河桥墩水下部分的外观摸排、教学场景下的水下控制算法验证，结构设计阶段预留的扩展孔位可按需更换声呐支架、机械抓取小夹具或水样采集模块，不需要重新改动主耐压舱的主体结构。建模过程中所有配合面均按实际装配公差搭建，密封槽尺寸、螺钉孔位、桨叶与导管的安全间隙都做了对应还原，可直接用于结构干涉检查与水阻布局优化。
