四旋翼无人机机载主控盒体结构

　　该盒体结构面向小型四旋翼无人机的机载电子集成场景，主要承担飞控板、电源分配模块、通信链路模块及外接传感接口的容纳与防护任务。在整机布置中，这类盒体通常位于机架中心板上方或上下板之间，是连接动力系统、导航单元、遥控接收端和载荷接口的核心安装载体。盒体内部需要为电路板预留平整支撑面，侧壁要避让线束走向，边角区域则用于布置螺柱、卡扣或走线槽，使装配后的电子部件不会在飞行振动中发生松动。

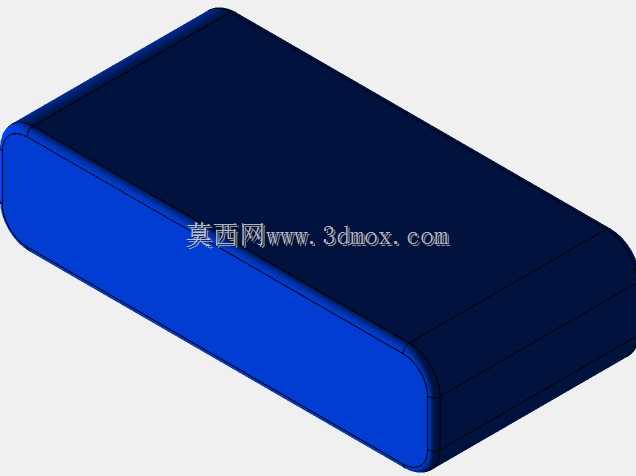

　　从外形上看，主体采用长方体封闭式盒型，四角做较大圆弧过渡，而非尖锐直角。这种处理并不只是外观需要：无人机在起降、搬运和轻微磕碰时，圆角能够降低应力集中，避免薄壁壳体在边角处开裂；同时圆弧外形也减少了与机架管架、云台挂架或电池绑带之间的干涉风险。盒体侧壁与顶面保持连续过渡，壁厚在可视模型中呈现均匀分布，适合通过注塑、3D打印或薄板折弯后封边等方式实现。若采用塑料成型，均匀壁厚能够控制收缩变形；若采用轻量化加工，圆角区域也有利于刀具路径连续走刀。

　　设计思路上，该结构优先保证安装边界清晰。盒体底面作为主要基准面，可与无人机中心板贴合，通过四角或侧边预留的安装孔固定；长边方向适合布置主板接口，短边方向可留出电源输入、电机信号输出和通信调试接口。由于四旋翼平台内部空间紧凑，盒体高度不能无限制增加，否则会抬高整机重心，影响姿态响应；而高度过小又会限制电调、飞控和接插件的堆叠。因此该类盒体在建模时需要同步校核电路板尺寸、电容高度、插头插拔空间以及线束弯曲半径，不能只建立外部封闭外形。

　　在实际用途中，盒体不仅是简单外罩，还承担电磁干扰隔离、防尘和意外接触防护的作用。飞控主板、气压计、磁罗盘等元件对周边环境较敏感，壳体能够减少裸露导线与金属机架的直接接触，也能降低草地扬尘、雨水飞溅对焊点的影响。若后续在盒体上增加盖板、密封圈或散热孔，可进一步演变为防护型飞控箱；若在侧壁预留卡槽，则可直接固定减震垫或铜柱，使内部电路板与机架之间形成柔性隔离。

　　安装边界方面，长方体轮廓适合在中心机架上按矩形区域排布，圆角半径决定了盒体与相邻电机臂、电池仓之间的最小安全距离。结构工程师在整机布局时，需要把盒体外形、安装孔位、外部插头位置和维护拆卸方向一起检查：上盖应能在不拆卸电机臂的情况下打开，底部不能压住关键线束，侧壁接口不能被电池绑带遮挡。模型中呈现的简洁盒型，为后续拆分上盖、加入止口、螺柱和散热结构提供了明确基础，也便于在不同轴距的四旋翼平台上按比例调整。

　　从建模角度看，该类零件适合先建立整体包络，再通过抽壳形成薄壁，随后处理圆角、安装面和局部加厚区。圆角顺序会影响实体质量，尤其在四角与侧壁交接位置，需要避免相邻圆角半径冲突导致面破碎。若用于工程出图，还应补充盒体壁厚、安装孔坐标、底面平面度、接口避让区和盖板配合尺寸；若用于快速验证，则可先加工外形样件，检查它在机架上的装配关系，再逐步细化内部筋位与固定结构。整体而言，该盒体围绕无人机中心电子舱的空间约束展开，兼顾防护、安装、维护和轻量化，是小型飞行平台中典型的机载承载结构。
