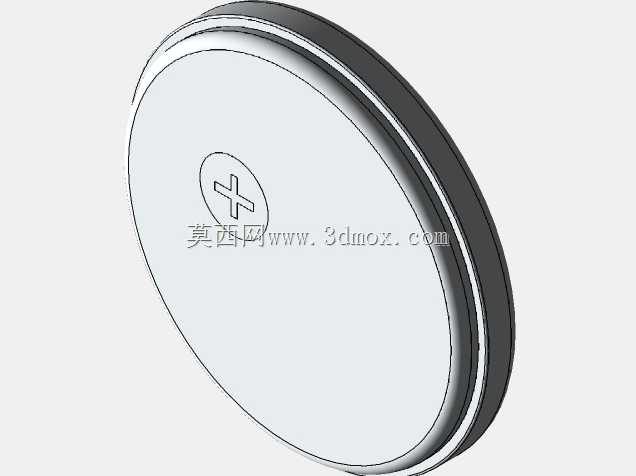

该装配体呈现的是一款扁平圆形无线充电盘的整体结构,外观采用薄型圆盘式布局,主体由上盖、下壳、侧边装饰环、内部线圈安装区域以及中心定位标识等部分组成。产品面向桌面办公、床头置物、车载支架周边等近距离充电场景,主要作用是为支持无线充电协议的移动终端提供无接口式电能传输,同时通过圆盘外形降低摆放方向限制,使用户在放置手机时不必反复对准传统插接端口。
从结构思路上看,圆盘造型并非单纯追求外观简洁,而是兼顾了线圈有效耦合范围与整机占位面积。无线充电的发射线圈通常需要与接收线圈保持较近且相对居中的位置,圆形轮廓能够在多个旋转角度下保持较均匀的边缘距离,减少手机斜放、偏放时的耦合损失。上表面中心的十字形标识区域可作为视觉对位参考,也可在后续结构中扩展为磁吸定位件、装饰片或铭牌安装位。对于带磁吸功能的充电盘,该中心区域往往需要预留磁体阵列、定位钢片或浅槽结构;即使本模型作为装配练习使用,其外形边界和分层关系也能够反映这类产品常见的堆叠方式。
整机厚度方向采用多层叠合设计。最上层为平整工作面,承担手机放置、耐磨防护和外观呈现功能;中间层容纳发射线圈、隔磁片、电路板及连接走线;下层为底壳,负责封闭内部元件、形成支撑脚位并提供防滑接触面。侧边可见深色环带与浅色壳体之间的分界,这种结构既可以通过双色注塑实现,也可以采用独立装饰圈与上下壳卡扣配合。装饰圈不仅能弱化壳体拼接线,还能在跌落时形成一定缓冲边界,使冲击载荷优先作用于外圈结构,降低正面玻璃或面板碎裂风险。
在安装边界方面,该类充电盘通常放置于水平台面,因此底面需要保持足够的平面度。外径决定了手机放置时的稳定支撑范围,过小将导致大屏设备重心偏离,过大则会占用桌面空间。厚度方向需要控制线圈到上表面的距离,因为工作面与线圈之间的隔层越厚,传输效率越容易下降;但壳体又必须满足强度、耐磨和绝缘要求,所以设计时往往在面板厚度、线圈高度、泡棉压缩量和底壳深度之间反复平衡。底壳边缘可设置环形防滑垫或浅脚圈,使产品在手机取放时不随设备滑动。
内部装配关系上,线圈一般以同心方式固定在壳体内,隔磁片贴附于线圈下方,用于约束磁场路径并减少金属台面带来的能量损耗。电路板宜布置在线圈旁侧或下方预留空间,电容、电感、接口等较高元件要避开线圈压缩区域。若采用Type-C等外接供电接口,接口位置需与外壳开孔、补强筋和插拔受力方向一致;若采用一体线缆,则出线口应设置防弯折护套,并在壳体内预留压线结构,避免外部拉扯直接作用于焊接点。
壳体连接可采用卡扣、螺钉、超声焊或胶粘组合。面向维修拆解的样机可优先使用螺钉加卡扣,便于反复调整线圈位置;面向量产的防水结构则常采用底壳超声焊或连续胶槽,以提高密封性和整体刚度。设计卡扣时要注意沿圆周均匀分布,避免上盖局部翘曲;螺钉柱附近应增加加强筋,防止拧紧时壳体发白或柱根开裂。对于薄型圆盘产品,侧壁高度有限,卡扣扣合量不宜过大,否则装配时容易产生明显变形,甚至挤压内部线圈。
散热也是该类产品不可忽视的工程问题。无线充电过程中,线圈、功率器件和整流电路会产生热量,密闭圆盘内部空气流动弱,主要依靠壳体传导和表面自然对流散热。上盖与手机接触,温度过高会影响充电体验;底壳贴近桌面,可通过防滑垫之外的区域形成散热面。结构设计时可在线圈与壳体之间设置导热垫,将热量传递至底壳或装饰环,同时避免导热材料压迫线圈造成高度不均。
从三维建模角度看,该装配适合用于练习旋转体外壳、环形零件、同心配合、卡扣间隙和多层堆叠关系。建模时应先确定整机外径、厚度、上下壳分模线和工作面高度,再建立线圈、磁体、电路板等内部包络体,最后检查外观件与内部元件之间的干涉。圆形零件虽然轮廓简单,但对同轴度、间隙均匀性和边缘倒角一致性要求较高;侧边环带若出现偏心,会在渲染和实物装配中非常明显。
实际使用中,充电盘需要承受手机反复放置、偏移、拿起和线缆拉扯,因此结构不能只关注静态外观。边缘圆角应兼顾手感与强度,底面摩擦系数要足够,中心对位区域要便于用户快速识别。整体设计在满足电子元件堆叠的前提下,通过圆盘对称外形、薄层壳体和环形装饰结构,实现了较小桌面占用、较宽松摆放角度和较直观的充电对位,适合作为消费电子充电设备结构设计与装配训练的参考对象。
