六齿止回棘轮传动构件结构设计

　　这款六齿棘轮属于间歇止回传动系统里的核心啮合构件，日常在轻工进给机构、手动绞盘锁止位、小型输送线逆止装置、捆扎机步进进给单元里都能见到同类结构的落地应用，它的核心作用是把往复摆动的输入动作转化为单向步进转动，同时在输入动力断开时自动锁止转轴，避免负载反向回转引发工位偏移或者重物下坠故障。

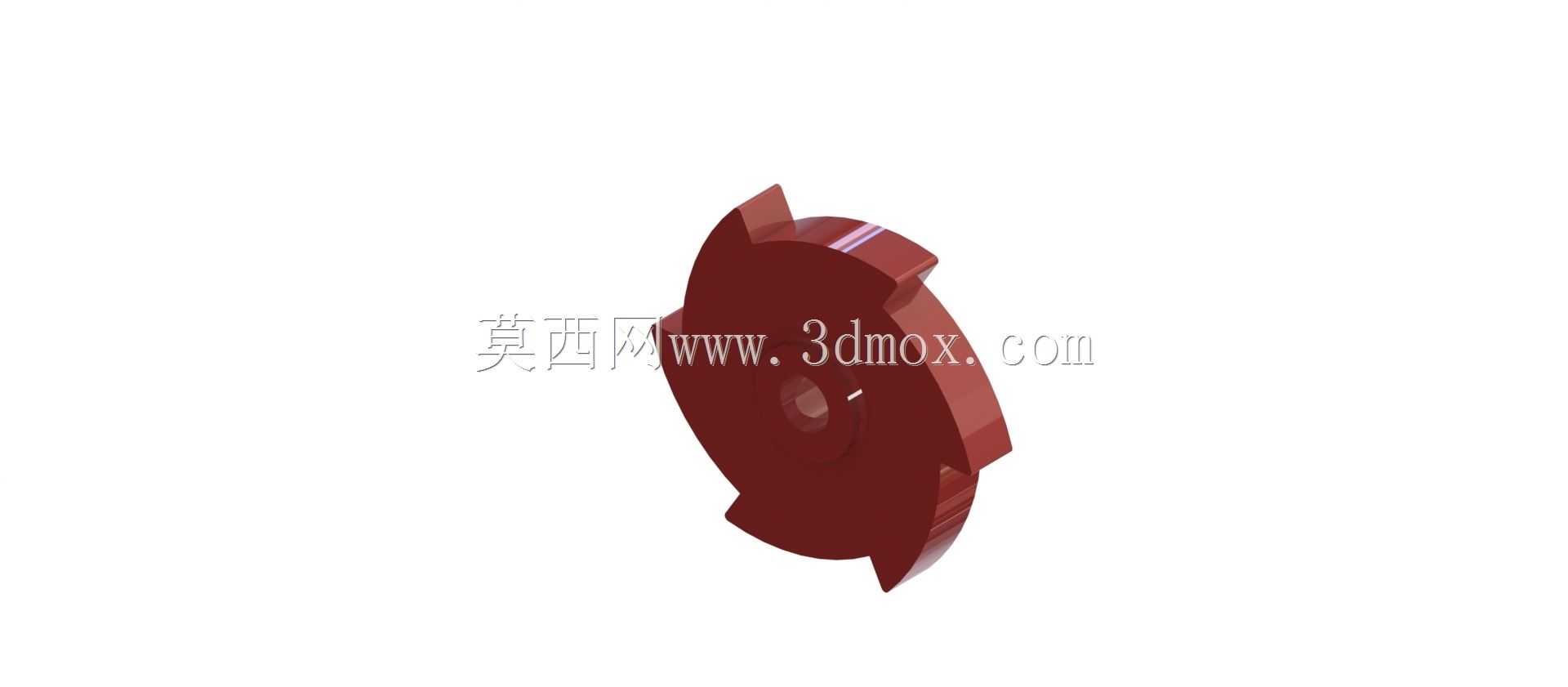

　　从实际装配边界来看，该构件采用盘式薄轮体布局，轮缘均匀分布六个成型棘齿，齿形工作面做了适配棘爪滑入的斜向导向角度，非工作面抬升弧度平缓，保证棘爪在回程阶段可以顺着齿背顺滑滑过，不会出现卡滞剐蹭；轮体中心预留同轴安装孔，可直接穿入传动轴配合平键或者顶丝完成周向固定，轮盘两侧的凸起加强环沿着轮毂径向延伸，既可以提升薄轮体的抗扭刚度，也能作为轴向定位台阶，和机架侧的限位挡片配合控制轮体的轴向窜动量，安装时不需要额外加装过多隔套就能把轴向间隙控制在合理区间。

　　设计这类少齿棘轮的时候，首先要核算的是齿面接触应力：六齿的布局相比多齿棘轮单齿承载的啮合角度更大，单次步进的转角为六十度，适合大行程步进、低动作频率的工况，比如手动工具的进给档位、仓储绞盘的锁止工位，不需要极小的进给分度，反而要求单齿能承受更大的冲击载荷，因此齿根位置做了圆弧过渡，避免往复冲击下齿根应力集中出现断裂隐患。齿形的锁止角经过匹配验算，棘爪在弹簧压合状态下贴紧齿面时，负载反向作用在齿面的分力会把棘爪进一步压向锁止面，不会出现自行滑脱跳齿的问题，而正向转动时齿背的抬升角度可以顺利把棘爪顶起，压缩棘爪复位弹簧完成越程动作。

　　轮体的厚度方向尺寸紧凑，适合安装在空间局促的手动工具壳体或者小型设备的传动腔内部，外缘棘齿的齿顶做了小倒角处理，装配时棘爪即使存在小幅安装位置偏差，也能顺着倒角滑入啮合位，降低装配对位的精度要求。轮毂处的安装孔公差可以根据配套轴的配合等级选过渡配合或者间隙配合，若用于冲击载荷较强的工况，可在孔侧加工顶丝孔，从径向锁紧轴面，避免棘轮和转轴之间出现相对滑转。

　　在实际工况匹配中，这类六齿结构的步进动作干脆，锁止响应没有多余空程，当输入摆杆带动棘爪推送一次，轮体恰好转过一个齿位，进给量稳定可控；回程时棘爪划过齿背会发出清晰的到位声响，操作人员可以直接通过声响判断进给动作是否完成，不需要额外加装位置反馈元件。针对可能出现的磨损问题，齿面啮合区域预留了足够的淬硬层加工余量，实物加工时可对齿部做高频淬火提升表面硬度，轮盘主体保留韧性，兼顾抗冲击和耐磨需求。

　　建模过程中完整还原了齿面的斜度、齿根过渡圆角、轮毂加强环以及中心安装孔的所有细节，装配校验时可以直接导入配套棘爪、摆杆、复位弹簧的组件，模拟整个步进锁止动作的运动轨迹，检查棘爪在整个摆动行程里会不会和轮体其他部位发生运动干涉，也能直接核算轮体和周边机架、转轴的安装间隙，提前排除装配时可能出现的空间冲突，给后续出工程图、安排机加工或者3D打印样件提供完整的结构依据。
