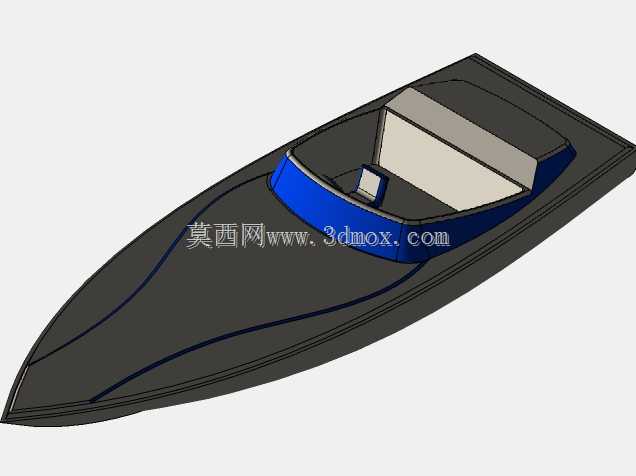

带阁楼休闲小型运动快艇三维结构

这款小型运动快艇的三维结构设计，核心面向近岸休闲娱乐、短途水上通勤、内陆湖泊观光类场景，可承载2-4人开展水上垂钓、湖面游览、近岸竞速等活动，整体设计兼顾流线型水动力性能与舱内空间利用率。从结构布局来看，艇体采用深V型船首设计，该线型能够在航行过程中有效劈开浪涌，降低高速航行时的波浪冲击，提升恶劣水况下的航行稳定性，船首上翘角度经过反复校核，既避免航行时出现埋首风险，也不会因角度过大增加迎风阻力。艇身中部设置开放式驾驶乘坐区域，后部集成抬高式阁楼结构，该区域既可以作为额外的乘坐储物空间，也能在高速航行时为乘员提供背部支撑，同时抬高的结构可优化艇体重心分布，避免航行时出现艉倾过大的问题。舱内挡风结构采用倾斜式安装设计，安装角度经过风阻校核，能够在高速航行时引导气流向上抬升，减少直吹乘员面部的气流强度，同时挡风结构的安装边界与艇身甲板的贴合处做了圆弧过渡处理，避免应力集中导致的结构开裂。从尺寸边界来看，该艇整体长度控制在6米级以内，宽度适配普通拖车架的装载宽度要求，无需特殊运输审批即可通过公路拖运转移，艇身吃水深度控制在0.4米左右，可适应水深较浅的内陆湖泊、近岸浅滩区域航行，不会出现搁浅风险。设计过程中，艇身外壳采用等厚曲面建模思路，预留了玻璃钢层铺的工艺余量，甲板与艇身的连接法兰结构沿艇身边缘整圈布置，安装孔位均匀分布，确保拼接后的密封性能，避免航行时舱内进水。阁楼结构的内部预留了储物舱空间，可放置救生设备、随身物品，其顶面做了防滑纹理设计，乘员临时站立时也能保证足够摩擦力。驾驶区域的操控台安装位置经过人机工程校核，乘员落座后手臂自然伸展即可触及操控手柄，视线不受挡风结构遮挡，可清晰观察前方航道情况。艇身侧面的装饰线条沿曲面流线走向布置，既起到外观美化作用，也可作为艇身曲面分型的参考线，降低后续模具制造的复杂度。整体结构没有冗余的突出部件，所有外部附件的安装面都与艇身曲面做了贴合处理，减少航行时的附加阻力，同时也能降低停靠时与其他物体发生磕碰的损坏概率。
