多自由度齿轮夹持式简易机械臂

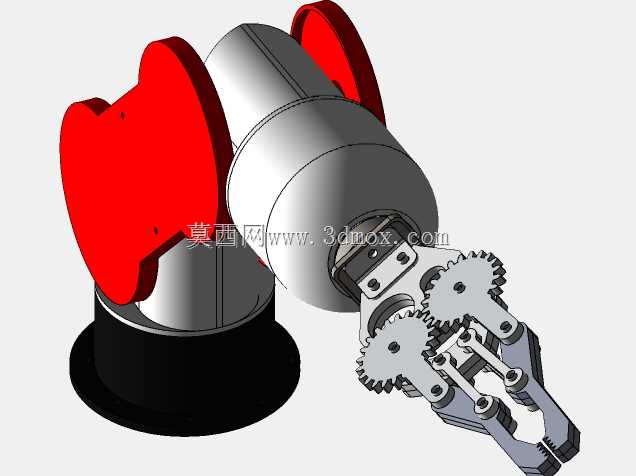

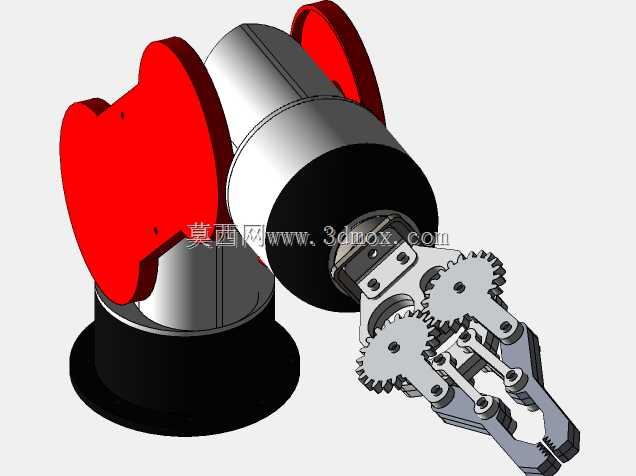

　　该套机械臂结构面向轻载工位的短距离物料转运、工件拾取与工位辅助操作场景设计，整体采用关节串联布局，底座为回转支撑结构，可实现整臂周向旋转覆盖作业半径内的环形工作区域，大臂与小臂采用铰接回转结构，搭配侧置的摆臂护板对关节驱动区域做防护，末端执行器采用对称齿轮联动夹爪，两爪指通过啮合齿轮保证开合动作同步，不会出现单侧偏载导致的工件夹持偏移问题，夹爪指端开设适配槽位，可加装橡胶垫或者V型定位块，适配规则块状件、轴类小件、薄壁壳体件的抓取需求。

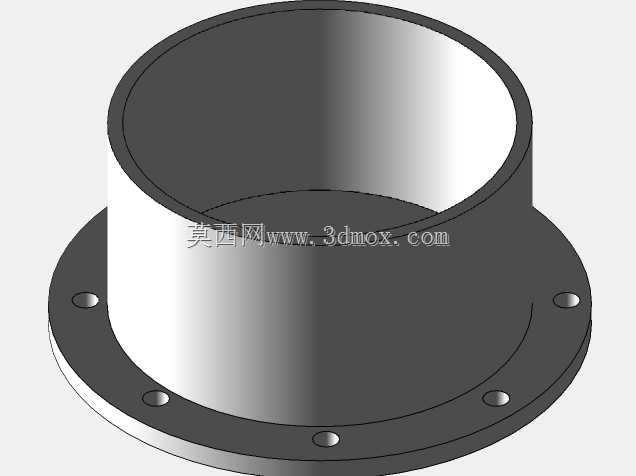

　　从实际产线适配角度看，这类轻载机械臂常部署在3C装配线的上下料工位、实验室物料分拣台、教学实训平台以及小型加工单元的工件转接位，不需要大负载的重型工业机器人的安装地基，普通铝型材工作台或者钢制机架台面即可完成固定，底座安装法兰预留均布锁付孔位，可直接通过内六角螺栓与台面对接，安装边界仅需要预留底座周向旋转的避让空间，大臂俯仰过程中不会与周边工位护栏、料架发生干涉，前期布局时只需核算作业覆盖半径：底座回转中心到夹爪指尖的最大伸展距离即为作业半径，半径内的料盘、传送带、定位工装都可纳入取放范围。

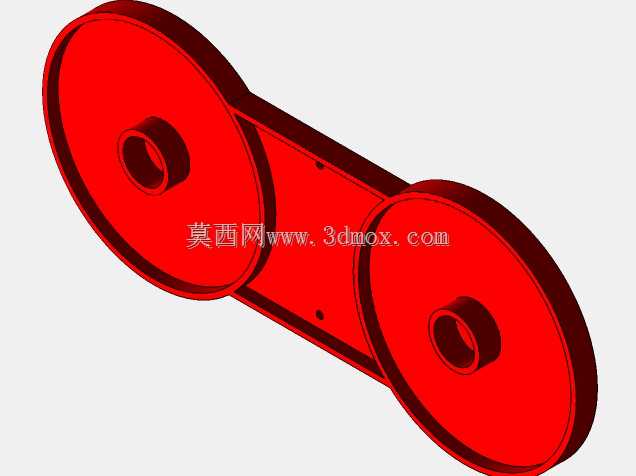

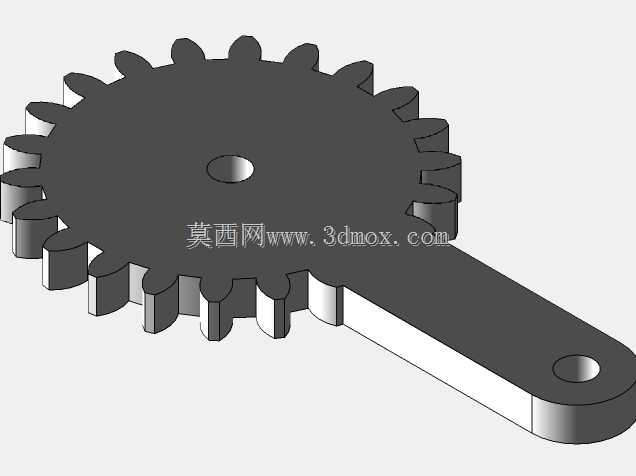

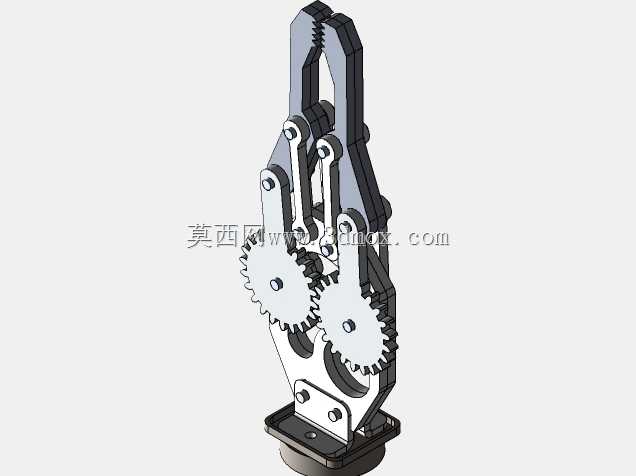

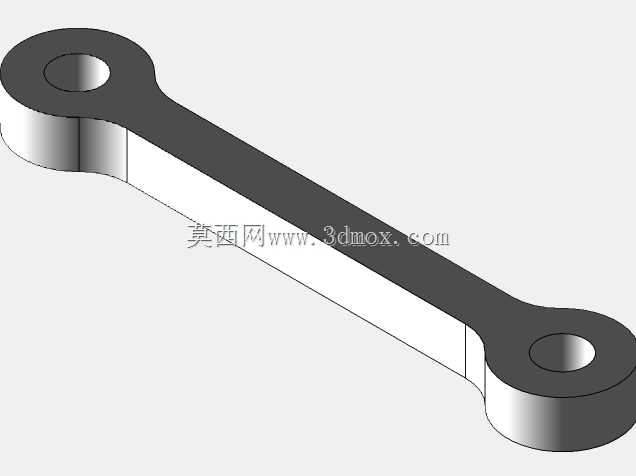

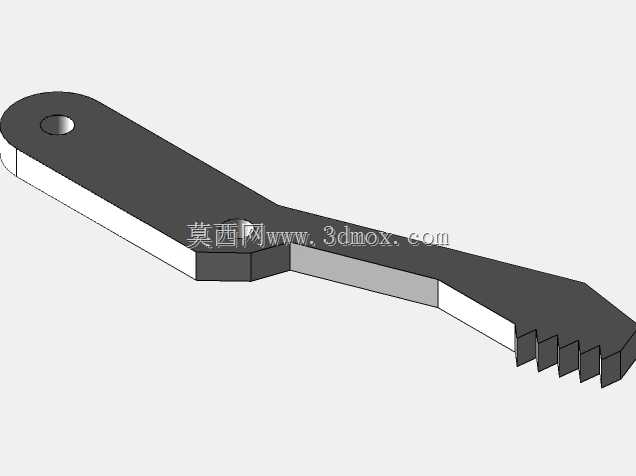

　　结构设计层面，关节处的铰接位采用同轴销轴配合轴承的方案，降低回转阻尼，侧置的红色护板既作为关节驱动件的安装支撑板，也可遮挡作业过程中飞溅的切屑、粉尘，避免杂物进入关节摩擦面。夹爪部分的联动齿轮为直齿圆柱齿轮，两侧齿轮分别与左右爪指固连，当其中一侧爪指受驱动开合时，啮合齿轮会带动另一侧爪指以相同角度反向动作，保证夹持中心始终与机械臂末端法兰中心重合，抓取工件时自动对中，不需要额外做视觉纠偏即可完成方正工件的定位取放。夹爪的指节处设置多组铰接连杆，构成平行夹持的四边形机构，爪指开合过程中夹持面始终保持平行，夹持方形工件时接触面完全贴合，不会出现点接触导致的工件滑落。

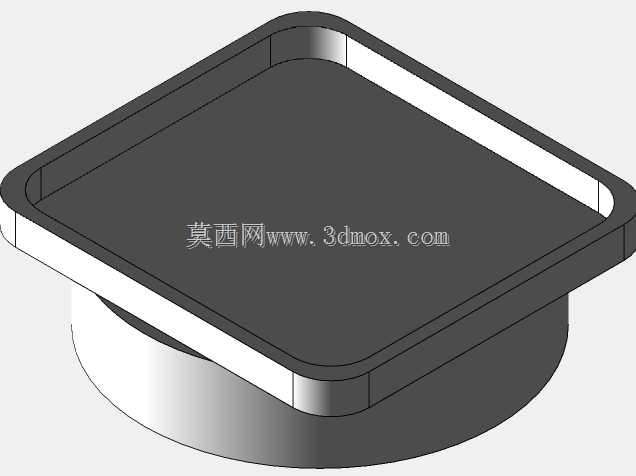

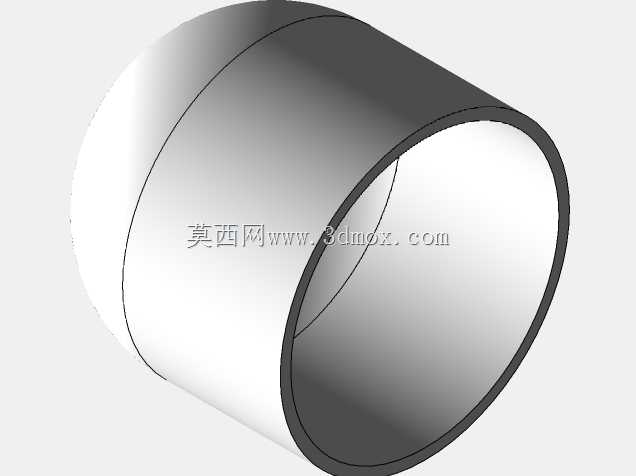

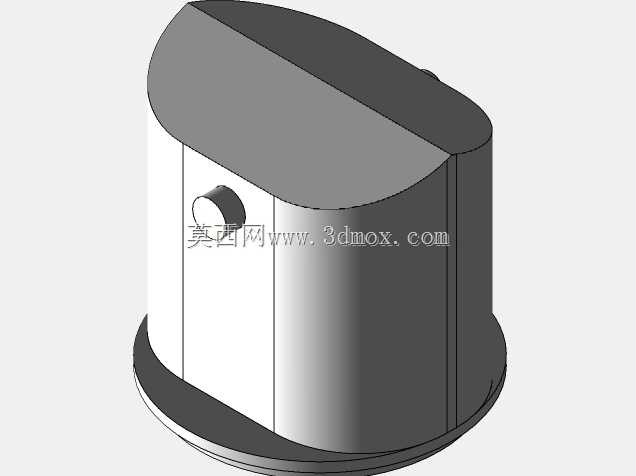

　　建模过程中所有运动副的配合间隙都按照实际装配公差预留，关节回转面、齿轮啮合面、爪指铰接孔的同轴度约束在三维装配里做了完整校验，不存在运动过程中零件干涉卡滞的问题。臂身主体采用圆筒式壳体结构，内部可穿设驱动气管、电机控制线或者同步带传动件，外部走线可通过臂身侧面的理线卡扣固定，避免设备运转过程中线缆拖拽剐蹭周边设备。底座下部为圆盘式支撑座，接触台面的面积较大，即使臂身完全伸展到最大作业半径处，整体重心依然落在底座支撑轮廓范围内，普通工况下不需要额外加装配重块即可保证设备运行稳定性，若要适配更高速度的快速拾放动作，也可在底座空腔内加装配重块进一步降低整机重心，提升动态运行的平稳性。

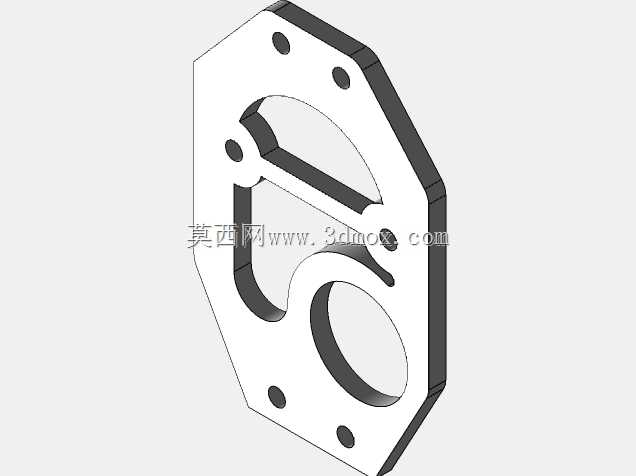

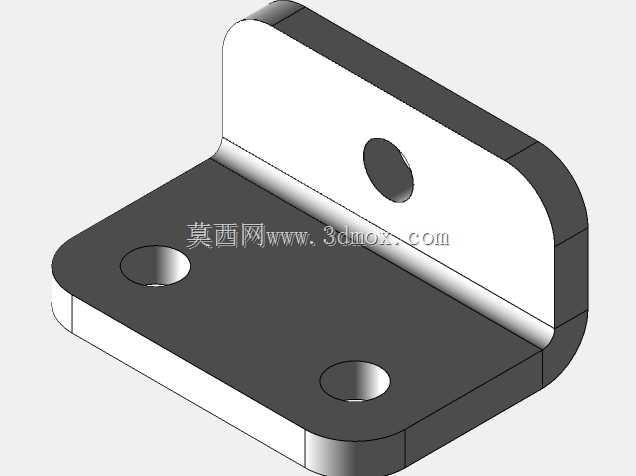

　　针对不同的使用场景，末端夹爪可快速替换：拧下末端法兰的锁付螺丝即可将齿轮夹爪整体拆下，更换为真空吸盘、气动拨指或者小型焊枪支架，拓展出工件码垛、标签粘贴、工位点焊辅助等功能。关节侧的护板采用对称式设计，左右零件通用，加工时仅需要一套钣金或者机加工程序即可完成两件加工，降低零件制备成本，护板上预留的安装孔位可直接固定舵机、步进电机或者气动回转缸，不需要额外焊接转接支架，整机装配流程简洁，后期维护时拆开侧护板即可直接触碰关节驱动件，检修更换零件的操作空间充足。
