双耳槽式立式铰接固定支座结构

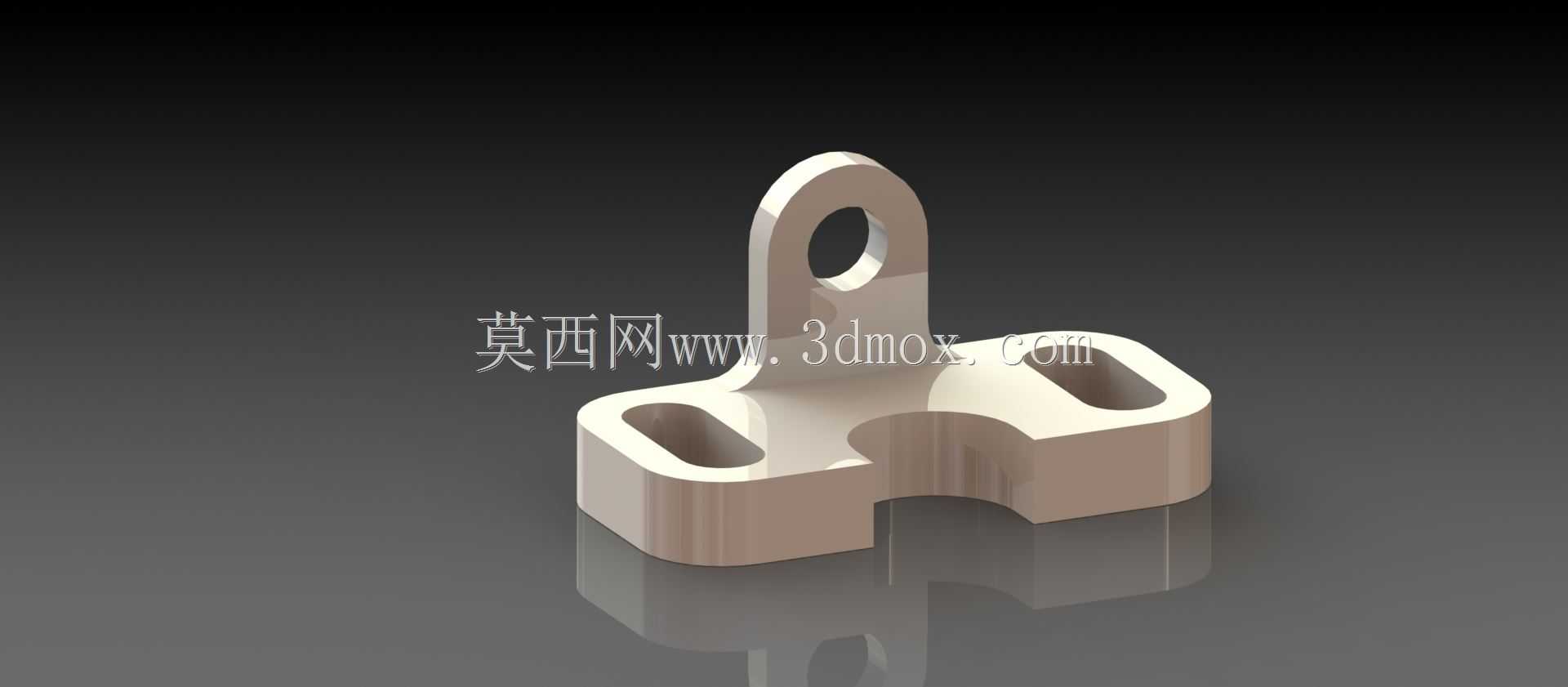

　　该零件属于小型承拉式连接固定件，整体由下部扁平承载底座和上部单耳铰接板组成，常见于通讯设备内部走线固定、轻型机构连杆端部定位、检测治具辅助压紧以及小型电子装置外壳内部的线束、传感器或小模块安装场景。底座采用近似矩形的扁平块体，两侧各开设一条长圆形贯通槽，槽孔方向沿底座长度方向布置，这种结构允许紧固件在装配时沿槽向进行一定范围内的位置补偿，能够吸收安装面板孔位偏差、焊接骨架累计误差以及不同批次支架之间的尺寸波动。底座中部下边缘设置内凹圆弧缺口，既可以避让下方凸起的螺钉头、线束接头或相邻零件棱边，也能减少底座与安装面之间的接触面积，在平面度不理想的钣金面板上仍可获得稳定贴合。上部立板从底座中央向上延伸，板顶加工出同轴圆形铰接孔，

　　孔口周围保留足够壁厚，用于穿入销轴、螺钉或小型转轴，实现与拉杆、挂钩、扭簧臂等零件的转动连接。立板与底座交接区域采用大圆角过渡，避免直角根部在反复受拉时形成应力集中；从受力路径看，外载荷通过顶部圆孔传入立板，再沿两侧圆角分散至底座，最终由两条槽内的紧固件传递到安装面板，传力路径短且截面变化连续。建模时先以底座底面为安装基准建立草图，确定总长、总宽和双耳槽中心距，再拉伸形成基础块体；长圆槽通过两端半圆加中间矩形的封闭轮廓切除，槽端圆弧半径与槽宽匹配，保证紧固件头部或垫圈能够压实在槽两侧实体区域。立板草图在底座中垂面上绘制，重点控制圆孔中心到底座底面的高度、立板厚度以及板顶外圆轮廓，圆孔与板顶同心设置，使孔周壁厚均匀。

　　底座上表面与立板连接处添加铸造或机加工风格的圆角，底座外缘棱边根据实际工艺保留小倒角，既减少锐边，也便于手持装配。外形边界方面，底座长度方向需要覆盖两条调节槽并留出端部承压宽度，宽度方向以立板厚度为中心向两侧对称扩展，保证紧固件安装时工具具有操作空间；高度方向的关键尺寸是铰接孔中心高，它决定连杆运动轨迹和配合件的相对位置，若中心高过大，立板承受侧向力时弯矩增加，若过小，则可能与底座或垫圈发生运动干涉。长圆槽的宽度按所选螺钉公称直径加间隙确定，槽长依据预期调节量设计，但不能过度削弱底座截面；槽与底座外侧边缘之间要保留足够宽度，防止锁紧时局部压溃。顶部圆孔直径与销轴形成间隙配合，孔长即立板厚度，应满足接触面压要求，

　　薄壁时容易出现孔口拉长，厚壁则增加零件重量和占用空间。实际装配中，底座可通过两颗手拧螺钉或螺栓固定在面板、型材槽或治具板上，槽孔方向应朝向需要调节的方向；顶部孔内装入销轴后，可连接弹簧、拉杆或卡扣，使被连接对象在限定角度内摆动。该结构也适合作为通讯终端、小型实验装置和自动化轻载工位里的过渡支座，用来把柔性牵拉件转换成可靠的机械固定点。设计检查时应关注立板受拉方向与底座固定面的关系，若载荷主要垂直向上，两条槽应尽量对称分布，使两颗紧固件受力均衡；若存在侧向摆动，需校核立板根部圆角区域和底座接触面的滑移趋势。底座底面建议保持平整，不设置多余凸起，以便适应钣金、塑胶壳体和机加工板等多种安装面。整体造型没有复杂曲面，特征以拉伸、切除、圆角和倒角为主，便于后续进行工程图尺寸标注、公差分配以及轻量化改型。
