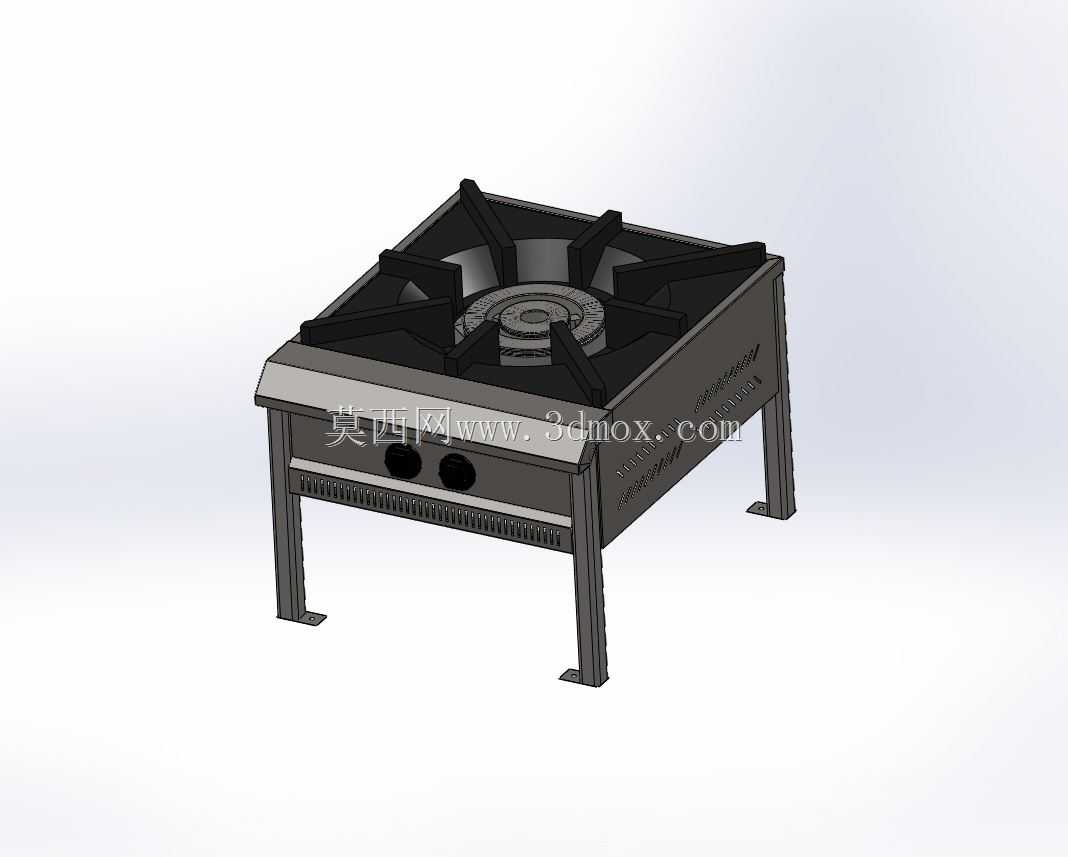

商用台式单眼燃气灶具结构设计

　　该款单眼燃气灶具主要面向中小型餐饮门店、流动餐车、单位食堂的明档操作区、临时炊事点位等场景设计，区别于家用嵌入式灶具，整体采用落地支撑结构，无需嵌入台面即可直接放置使用，适配临时搭建的操作台面、户外炊事作业等无法做台面开孔的使用场景。从结构设计逻辑来看，整体采用方管焊接的落地支腿作为支撑结构，支腿底部预留微调脚垫安装位，可适配地面存在3-5mm高度差的不平整安装基面，避免灶具放置后出现晃动、锅具滑移的问题，支腿与主炉体的连接采用螺栓紧固结构，运输过程中可将支腿拆卸，降低包装体积，减少运输过程中的磕碰损伤。炉头区域采用铸铁材质的炉头搭配放射状锅支架，锅支架的支爪高度经过测算，可适配直径28cm至45cm的商用炒锅、汤锅、煎锅，

　　支爪的倾斜角度经过反复验证，当锅具放置后可形成稳定的三点支撑，即使是满装汤汁的汤锅放置在支架上，也不会出现侧翻风险，同时支爪之间预留足够的二次空气补入间隙，保证燃气燃烧过程中有充足的氧气供给，避免出现黄焰、燃烧不充分的问题。炉体正面设置两个调节旋钮，分别对应内环火与外环火的火力调节，旋钮下方预留观火孔，操作人员无需俯身即可观察炉头的火焰状态，及时调整火力大小，满足不同烹饪环节的火力需求，比如爆炒环节需要全开外环火提供最大热负荷，焖煮环节可仅保留内环火维持小火状态。主炉体的外壳采用冷轧钢板折弯焊接成型，表面做高温喷塑处理，可耐受烹饪过程中飞溅的油污、汤汁腐蚀，同时日常清洁时可直接用湿抹布擦拭表面，不会出现掉漆、锈蚀的问题，

　　炉体侧面预留燃气接口与通风散热孔，安装时燃气管道可从侧面接入，不会与底部支腿产生干涉，散热孔的位置避开了正面操作区域，避免操作人员误触高温外壳造成烫伤。从安装边界来看，该灶具放置时需要在背部预留至少10cm的通风间隙，侧面预留5cm的操作与接管空间，炉体上方需要预留至少80cm的净空高度，避免火焰高温炙烤上方的油烟管道或者储物架，整体占地面积不足0.3平方米，对于操作空间紧张的小型餐饮门店来说，可灵活布置在操作区的边角位置，不需要占用核心的切配、备餐空间。在结构细节设计上，炉头与炉体面板之间设置了可拆卸的接水盘，烹饪过程中溢出的汤汁、洒落的食材残渣会直接落入接水盘内，日常清洁时可直接将接水盘抽出清理，避免残渣落入炉体内部堵塞火孔，

　　影响燃气正常燃烧。锅支架采用铸铁一体铸造，表面做高温氧化处理，长期接触火焰高温不会出现变形、开裂的问题，即使放置重量达20kg的满装汤锅，支架也不会出现形变。整个炉体的承重结构经过受力校核，四个支腿可均匀承载总重量不超过50kg的锅具与食材，满足常规商用烹饪的承重需求。不同于家用灶具的轻量化设计，该款灶具的所有燃气连接管路均采用金属波纹管连接，管路接口处设置密封垫圈，可避免长期使用后出现燃气泄漏的问题，炉体内部的燃气阀体采用黄铜材质，耐受燃气腐蚀的同时，调节精度更高，可实现从微火到旺火的平滑调节，不会出现火力跳变的问题。在实际使用场景中，该款灶具既可以作为门店的主烹饪灶具使用，也可以作为高峰期的补充灶具，应对短时间内大量出餐的需求，同时由于其落地式的结构，也可用于户外摆摊、工地临时食堂等场景，不需要额外搭建安装台面，放置平稳后接通燃气即可投入使用。
