双层商用比萨烘焙烤箱结构设计

　　商用烘焙门店在后厨布局阶段，往往需要在有限的操作面宽内同时兼顾出餐效率与温控独立性，双层叠放的比萨烤箱正是针对这类场景形成的典型设备构型。该设备将两个独立烘烤腔体沿竖直方向堆叠布置，单台设备即可同时承担不同批次、不同品类餐品的烘烤任务，上下腔体可分别设定温度与时长，避免单层烤箱在高峰时段反复开门导致腔体温降过大、出品节奏被打断的问题。从整机外轮廓来看，箱体采用近似立方的立式布局，占地面积仅对应单腔烤箱的投影尺寸，高度方向延伸出双倍工作容积，对于档口型披萨店、连锁快餐后厨、便利店鲜食区这类操作空间紧张的场所，能够在不额外增加地面占地的前提下将烘烤产能提升近一倍。

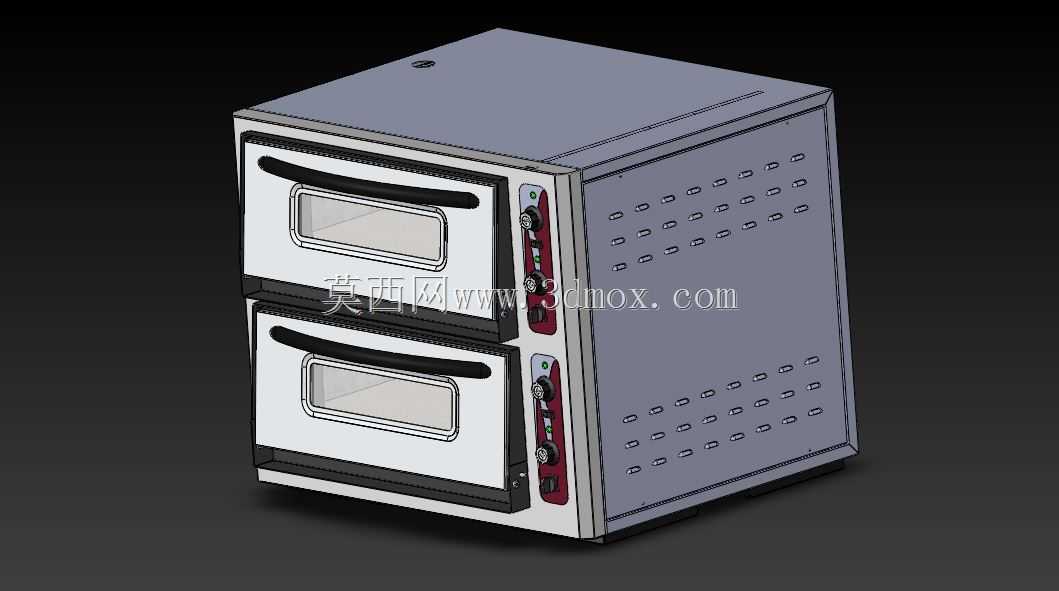

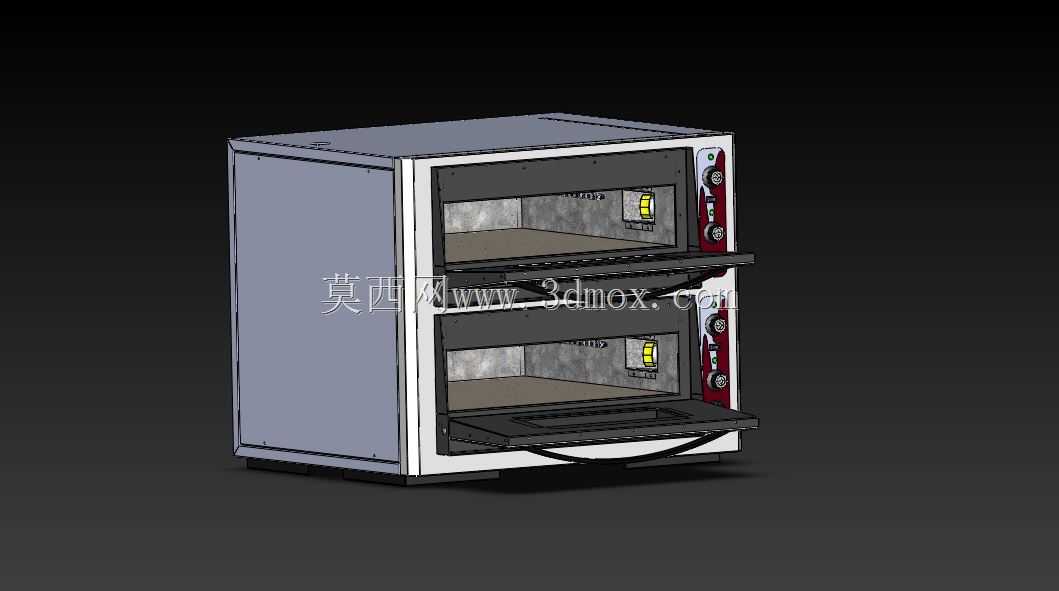

　　腔体正面配置带耐高温透视窗的密封炉门，炉门边缘设置长条形横向拉手，操作人员无需开门即可通过视窗观察饼底着色与芝士融化状态，减少开门频次带来的热量流失。炉门与腔体之间采用耐热密封结构，关门后可形成相对封闭的热循环空间，保证腔内温度场均匀。每层腔体侧前方独立布置控制组件，温控旋钮、状态指示与调节开关沿竖向面板排布，两层操控区域完全分离，当班人员可针对上层烤制厚底披萨、下层处理小食或预热饼底的不同需求分别调整参数，不会出现工况互相干扰的问题。

　　箱体侧板采用钣金折弯成型，壁面规则排布多组长条状散热孔，散热孔沿侧板上下区域分阵列布置，对应内部加热元件与电气元件的安装位置，形成自然对流散热通道，持续将电控区与隔热层外侧的余热排出，避免外壳局部温度过高，同时降低相邻后厨设备的热辐射影响。整机外壳以金属钣金件为主体框架，外层做平整防护处理，边角处做折边包角，既提升整机结构刚性，也避免后厨清洁过程中剐蹭操作人员。

　　在结构设计思路上，该构型优先处理了叠层布局带来的承重与隔热问题：两层腔体之间设置分层隔热承托结构，下层腔体的顶部热量不会直接传导至上层腔体底板，保证上下温控互不串扰；整机底部设置承托底框，将两层腔体的重量均匀传递到放置台面，底框预留支撑脚安装位，可调节整机水平度，适配后厨不完全平整的地面。安装边界方面，设备就位时背部与侧板需预留对应散热间隙，不可紧贴墙面封堵散热孔；正面需留出炉门完全开启的操作空间，便于取放比萨烤盘与日常清洁内腔；整机顶部避免堆放杂物，保证上部散热与操作安全。

　　从实际使用流程来看，门店可在上层腔体恒定设置披萨烘烤温度持续出餐，下层腔体用于预热半成品、烘烤鸡翅小吃或执行低温柔烤，不同餐品的加工节拍可并行推进，午晚高峰时段无需多台单层设备并排摆放，有效压缩后厨设备占地。三维建模过程中，钣金外壳的折弯止口、炉门铰链安装位、控制面板的开孔定位、散热孔的阵列间距均按实际装配关系搭建，内腔轮廓与外部护罩分层建模，可直接用于后续工程拆图、钣金下料参考，也可为商用厨电的布局改型、尺寸缩放提供基础结构参照，帮助设计人员快速评估不同产能需求下的整机外形与安装空间匹配关系。
