商用电热火山石烧烤炉结构设计

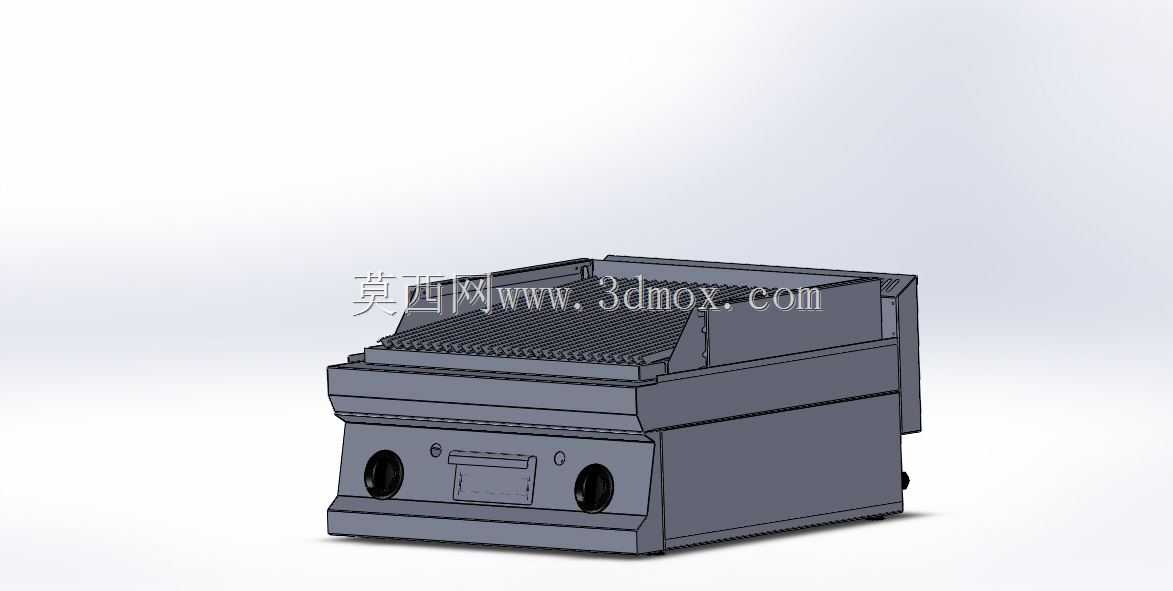

　　这款火山石烧烤炉的三维结构，主要面向商用后厨、明档餐区、小吃档口与户外集中供餐场景，用来完成肉类、海鲜、蔬菜等食材的高温炙烤。炉体采用台式落地布置思路，整体外形接近规整长方体，正面设置操作与检修区域，顶部为敞开式烤制工作面，后侧带有抬高的挡油护板，可减少油烟和油滴外溅。建模时把炉腔、发热区域、火山石承载格栅、接油结构、控制面板和外壳包覆件作为核心装配关系处理，便于后续拆件、钣金展开以及内部元器件选型核对。

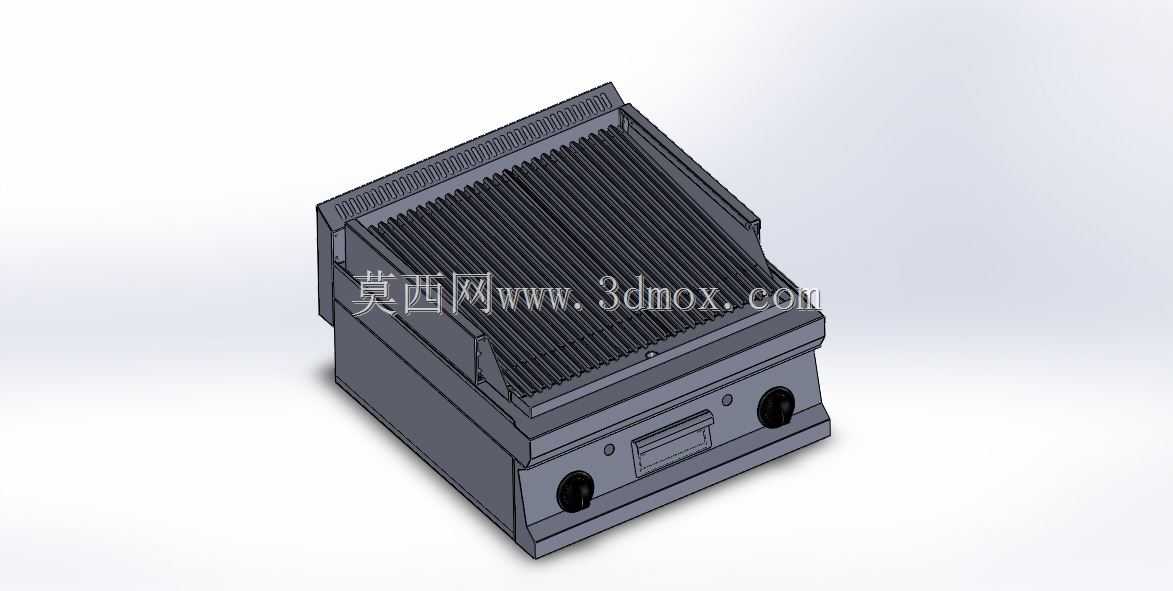

　　从实际使用角度看，炉面格栅承担食材与热源之间的隔离作用，格栅下方铺设火山石，热量经石块蓄积后再均匀向外辐射，能够降低局部明火直烤带来的温差，也让食材表面受热更稳定。格栅条间距需要兼顾支撑强度与漏渣效率，间距过小会积存焦渣，过大则容易使细小食材掉落。炉体前侧两个圆形开孔对应调节或观察位置，中间的小面板可用于安装温控器、开关、指示灯或检修盖板，周边的小孔则考虑紧固件排布与铭牌固定。

　　结构设计上，外壳多采用钣金折弯件围合，侧板、前面板、后挡板与顶部框架通过螺钉或焊接组合。为了控制热变形，顶部承载区不能只依赖薄面板受力，需要在格栅下方设置承重梁或支撑边，使火山石、食材和操作载荷传递到炉体框架，而不是直接压在外护板上。后侧挡油板与主炉体之间应保留折边和安装余量，既方便油污擦拭，也能在热膨胀时避免板面翘曲。底部四角的支脚把炉体抬离台面，形成空气隔热层，同时让接油盘或清洁空间有明确边界。

　　安装边界方面，这类台式炉不需要复杂地基，但台面必须水平、耐热并具备足够承载能力。炉体背部和侧向应留出散热与维护距离，正面要保证旋钮、门板和抽拉件不会被周边设备干涉。顶部开口上方不能紧贴易燃排烟罩或低矮层板，排烟方向应与店铺排风系统衔接。若用于明档，还需在炉体前方预留操作者站位和取放餐盘的空间，后侧则考虑油污清洁通道。三维建模时应把这些间隙一并表达，避免只建立炉体本身而忽略现场摆放条件。

　　内部功能分区可以按热量生成、热量均化、油污收集和电气控制四条路径理解。发热元件位于炉腔下部或侧向，热量向上传递至火山石层；火山石不是装饰件，而是蓄热和均热介质，长期工作后会吸附油脂并产生高温炙烤风味。油脂从格栅缝隙下落，应被引导至接油盘或可拆卸集油区域，不能在炉底形成大面积积油。控制元件集中在前面板，接线区需与高温区隔离，线路走向避开炉腔外壁高温面，并为端子、温控探头和接地连接保留拆装空间。

　　在细节处理上，前面板的开孔位置体现了操作频率与维护频率的差异：高频调节件放在人员站立时容易触及的高度，检修件则可隐藏在小盖板后方。炉体边角采用小半径过渡，既符合钣金加工能力，也能减少厨房环境中的磕碰和清洁死角。顶部格栅应设计为可取出结构，清洁时能够单独搬离；火山石支撑框也需具备可拆卸性，以便更换碎裂石块或清理积碳。接油容器的抽拉方向、限位方式和满油状态下的变形，都是结构评审时容易被忽略但影响使用体验的部分。

　　对于餐饮设备选型而言，该模型可用于核对炉体外形与后厨工位的匹配关系，也可作为电热烧烤类设备改型的基础框架。若更换为燃气加热方式，前侧开孔、内部腔体和通风路径都需要重新校核；若加大炉面长度，则框架挠度、格栅支撑跨距和接油盘长度都要同步调整。模型中呈现的包覆外壳、顶部烤网、前控面板、侧封板和后部挡护结构，能够帮助结构设计者快速理解商用烧烤炉从热源到操作面的完整布置逻辑。
