商用多层热风烘焙烤箱结构设计

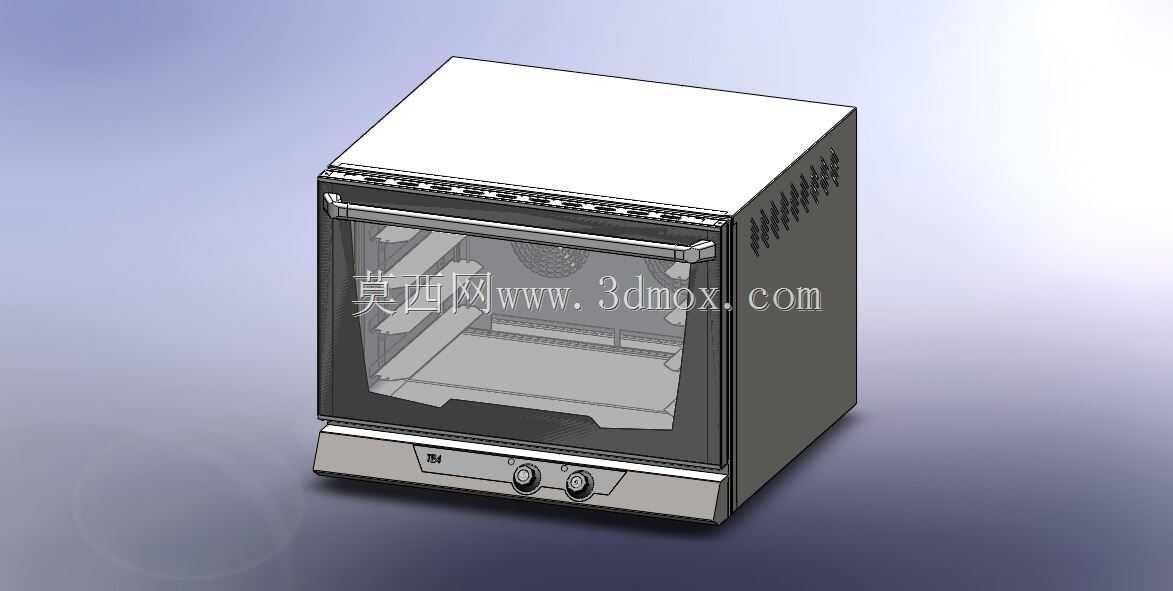

　　商用烘焙场景里，后厨的热加工设备往往要同时兼顾出品稳定性、台面占地利用率和日常清洁维护的便利性，这款四盘位热风循环烤箱的三维结构，正是围绕连锁烘焙店、中央厨房西点加工区、小型甜品工坊的实际使用需求搭建。从安装边界来看，整机采用方正立式箱体布局，宽度方向适配标准商用后厨操作台的预留空位，深度方向留出了柜门完全开启的操作空间，顶部为平整封闭钣金面，既可以在非作业时段临时放置晾凉网架，也避免了外露管路堆积油污；箱体左右侧板预留了散热通风阵列孔，安装时侧边不能紧贴墙面或其他冷链设备，需留出足够的进风间隙，保证内部加热组件与热风风机的散热通路顺畅。

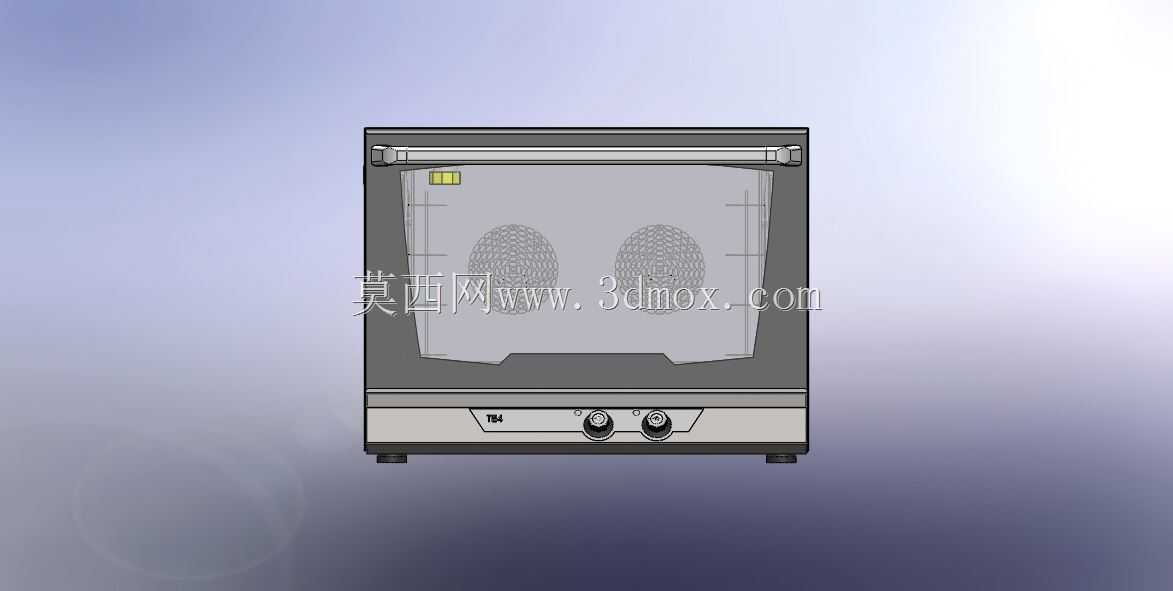

　　设备的核心用途是批量完成酥皮点心、纸杯蛋糕、曲奇、小型面包的均匀烘烤，和家用小烤箱不同，它的内腔容量可同时容纳四个标准烘焙烤盘，层架间距经过匹配，既保证每层烤盘上下都有足够的热气流过，也避免了西点膨胀后触碰顶部加热元件。正面大面积的钢化玻璃视窗搭配金属门框密封结构，作业人员无需拉开柜门就能观察内部食材的上色状态，减少开门次数带来的腔内温度波动；门体侧边的铰链结构做了承重强化，频繁开关取放重型烤盘也不会出现门体下垂、密封胶条错位的问题。

　　操控区域集中布置在箱体前侧下方，两个旋钮分别对应温度调节与定时功能，没有冗余的复杂电子元件，对于后厨高湿度、多面粉粉尘的使用环境来说，机械旋钮的抗干扰能力更强，操作人员沾有面粉或油污时也能准确旋动档位，误触概率远低于触控面板。旋钮旁设置了小型状态指示灯，加热通断状态一目了然，面板整体为向外微倾的斜面设计，操作人员站立操作时视线自然下落就能看清刻度，不用弯腰俯身。箱体底部做了加宽的承托底边，既提升了整机放置的稳定性，也让底部和台面之间留出微小间隙，洒落的面粉、滴落的糖浆可以直接擦拭清理，不会在设备底部积留污垢。

　　从结构设计思路上，整机拆分为外壳钣金层、内腔保温层、热风循环组件、箱门组件、底部操控舱几个独立模块，三维建模时各模块的装配间隙都做了明确约束：外壳钣金的折弯边预留了保温棉的填充厚度，减少腔内热量向外散失，既降低能耗，也避免外壳表面温度过高烫伤过往操作人员；内腔的转角处做了圆弧过渡处理，没有直角卫生死角，清洁时用抹布就能一次性擦净残留的食物残渣。背部与侧部的通风孔位置对应内部风机与加热管的安装点位，冷空气从侧孔进入后顺着散热风道流过电气元件，再从背部排出，不会把后厨的油烟直接吸入电气舱。

　　在实际产线布局中，这类烤箱常和打蛋机、醒发箱、冷却架排成连贯的西点加工动线，面团醒发完成后可直接送入烤箱，烘烤结束后拉出烤盘放在顶部晾凉，整个流程不用长距离转运物料。箱体的外壳采用哑光金属板材，表面不易留下指纹和划痕，长期在高油污的后厨环境中使用也能保持外观整洁；内腔的层架支撑条采用可拆卸结构，需要深度清洁时可以直接把支撑条抽出，清理卡在缝隙里的食物碎屑。箱门的把手采用横向通长设计，不管操作人员站在烤箱正面哪个位置，都能顺手拉开柜门，把手和玻璃门之间留有隔热间隙，长时间高温烘烤后把手表面温度也不会过高，无需额外佩戴厚隔热手套就能操作。

　　针对多盘同烤的温差控制需求，内部热风风道的布局让热空气在腔内形成循环对流，不会出现靠近加热管的位置烤焦、远离热源的位置夹生的问题，四层烤盘同时放入时，每层食材的上色程度能保持高度一致，非常适合标准化出品的连锁门店使用。整机的外接电源接口布置在箱体背部下方，布线时可以顺着台面后方的走线槽收纳，不会明线裸露在操作通道内，避免人员走动剐蹭电线，也方便日常后厨的地面冲洗作业，不会让水溅到电源接头位置。
