刀式灭菌柜腔体结构三维设计

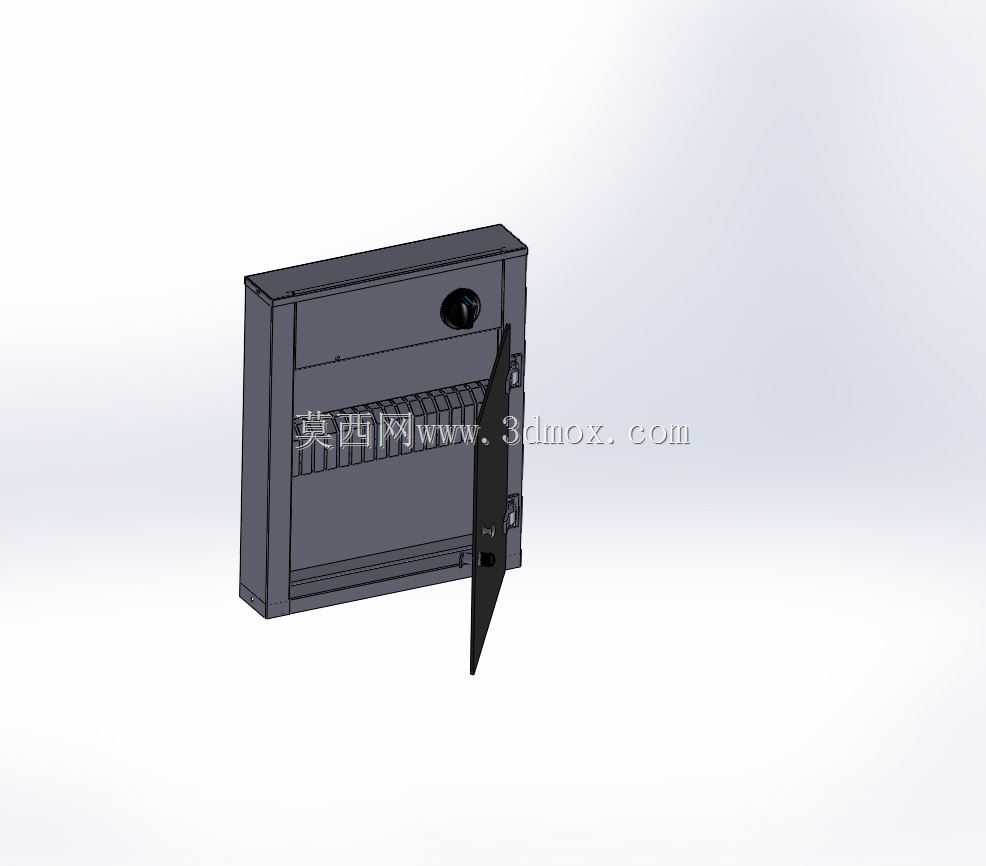

　　在中小型医疗机构的消毒供应中心、口腔诊所器械预处理区，以及生物实验室耗材灭菌工位，刀式灭菌器承担着金属手术器械、玻璃器皿、耐高温织物包的高温高压灭菌任务，这类设备区别于常规圆形压力蒸汽灭菌罐，采用方正的矩形承压腔体布局，可最大化利用室内占地，适配标准不锈钢灭菌篮筐的批量码放。从三维结构拆解来看，整机主体分为承压内胆、外护罩壳、平移密封门、管路集成腔与电控安装区五个核心模块，内胆采用厚不锈钢板折弯焊接成型，腔体内壁预留导轨卡槽，可分层推入置物托架，避免灭菌包直接接触腔底积液。门体采用刀式密封结构，也就是周圈加工出楔形刀口的门盖，关门时刀口精准压入腔体开口处的耐温硅橡胶密封圈槽，相比传统铰接回转门，

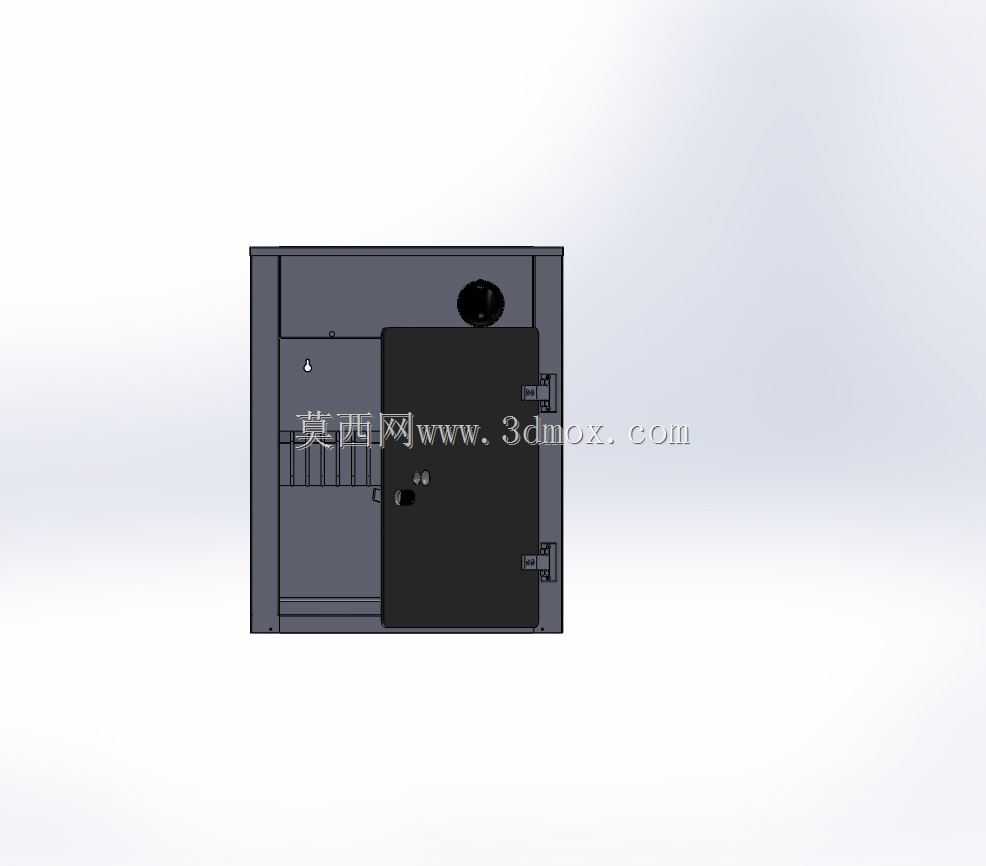

　　这种平移压合结构的密封压紧力分布更均匀，在0.2MPa以上的工作压力下不会出现局部泄漏，开关门的操作行程也更短，频繁取放器械时的操作效率更高。建模过程中首先要锁定腔体的安装边界，整机落地支撑采用底部槽钢焊接框架，四个可调脚杯支撑地面，框架宽度要匹配常规600mm宽的医用隔断门，方便设备整体进场就位，背部预留的蒸汽进管、冷凝水排水管、排气安全阀接口要距离墙面至少150mm的操作空间，避免管路安装时出现弯头干涉。门体的驱动逻辑在结构里做了隐藏式布局，侧面的连锁锁钩在腔体压力未完全释放时会机械锁闭门体，从硬件层面杜绝带压开门的安全风险，门体上开设的圆形观察视镜采用双层钢化耐热玻璃，可在灭菌过程中直接观察腔内蒸汽充盈状态。

　　腔体左侧的外置格栅区域是水路与汽路的集成安装位，疏水阀、过滤器、压力传感器都排布在这个可拆面板后方，日常维护时不用拆解整机护罩，直接拆下侧面板即可完成滤芯更换与管路检漏。顶部的圆形接口是安全阀与排气阀的安装位，超压状态下安全阀自动起跳卸压，排气口外接管路可将高温蒸汽导向室外，避免室内蒸汽弥散影响周边电子设备。外护罩采用冷轧钢板折弯后表面喷塑处理，所有棱边都做圆弧过渡，符合医用设备的清洁要求，不会残留卫生死角。设计时还要考量热膨胀的补偿间隙，内胆高温工作时会沿长度方向产生毫米级的热伸长，外罩与内胆之间的连接支架全部采用长腰孔固定，避免热应力拉扯导致焊接缝开裂。置物托架的冲孔板开孔率控制在百分之三十以上，

　　既保证蒸汽可以上下穿透所有灭菌载荷，又能承载满载器械包的重量不会出现弯折变形。门体的铰链组件采用加厚不锈钢铸件，长期承受开关门的交变载荷也不会出现下垂移位，保证刀口与密封圈的配合精度长期稳定。整机的电气控制盒布置在腔体侧上方，远离高温腔体区域，避免长期高温烘烤加速电气线路老化，接线端子台预留远程通讯接口，可接入科室的设备运维系统，实时记录灭菌周期的温度压力曲线。这类矩形灭菌器的空间利用率比同容积圆形罐体高出近四成，方正的内腔没有弧形死角，标准尺寸的灭菌盒可以并排推入，不会出现圆形罐体内边角空间浪费的问题，在场地有限的基层医疗场景下，这种布局的适配性优势非常突出。建模时所有密封配合面都单独做了装配公差校核，刀口的平面度、密封圈的压缩量都控制在合理区间，既保证关门时可以轻松压合到位，又能在工作压力下实现完全密封，底部的接水盘采用倾斜坡度设计，灭菌过程产生的冷凝水可以自动汇集到排水口，不会在腔底积存残留。
