商用电热比萨烘烤炉腔体结构设计

　　该比萨饼烤箱属于小型商用与家用烘焙场景中常见的电热烘烤设备，整体结构围绕高温腔体、保温外壳、开合炉门和操作面板展开。模型呈现的是台式箱体布局，正面设置大面积炉门与横向把手，内部为矩形烘烤腔，适合完成比萨、面包、点心等食品的短时高温加热。

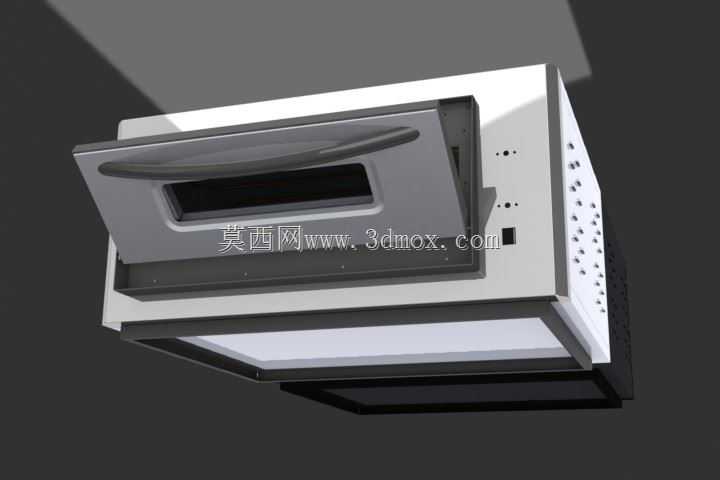

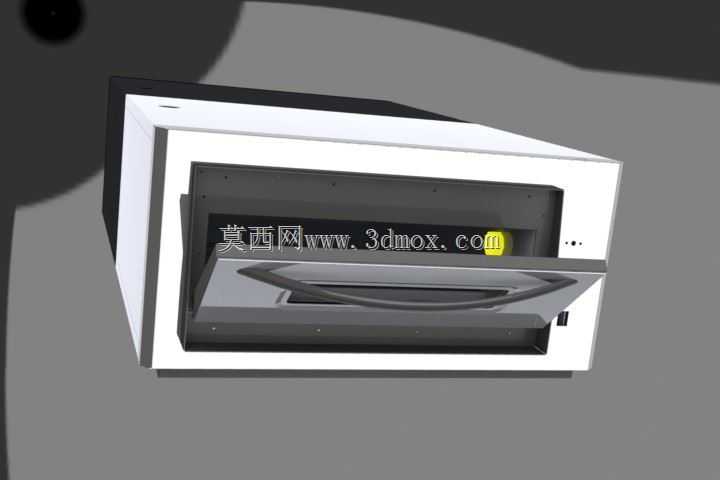

　　从使用场景看，这类设备常见于快餐店、便利店、小型烘焙档口、咖啡厅以及家庭厨房。比萨烘烤对腔体温度均匀性和开门操作便利性要求较高，因此结构设计不能只关注外观，还需要考虑热空气在腔体内的循环、门板开启轨迹、把手受力位置以及前面板与高温腔体之间的隔热距离。模型中炉门采用下翻式开启方式，门体绕下部铰链转动，开启后可形成取放托盘的操作面；横向把手布置在门体上沿，使用者在取放高温烤盘时，手部距离腔体正面有一定避让空间，可降低触碰热表面的风险。

　　腔体部分是设备的核心区域。矩形内腔便于放置标准烤盘或比萨石，侧壁、背板和顶部构成封闭加热空间。实际工程中，内腔通常需要配合加热元件、温控探头、烤盘导轨或搁架使用；三维结构在建模时应保留这些附件的安装位置，避免后续装配时出现干涉。炉门内侧需要设置耐热玻璃或金属反射板，外侧则通过门框、隔热层和外壳形成温度梯度，减少外表面过热。门体与腔体前框之间应预留密封件安装槽，使关门后热量不易从缝隙外泄，同时也能提高温升效率。

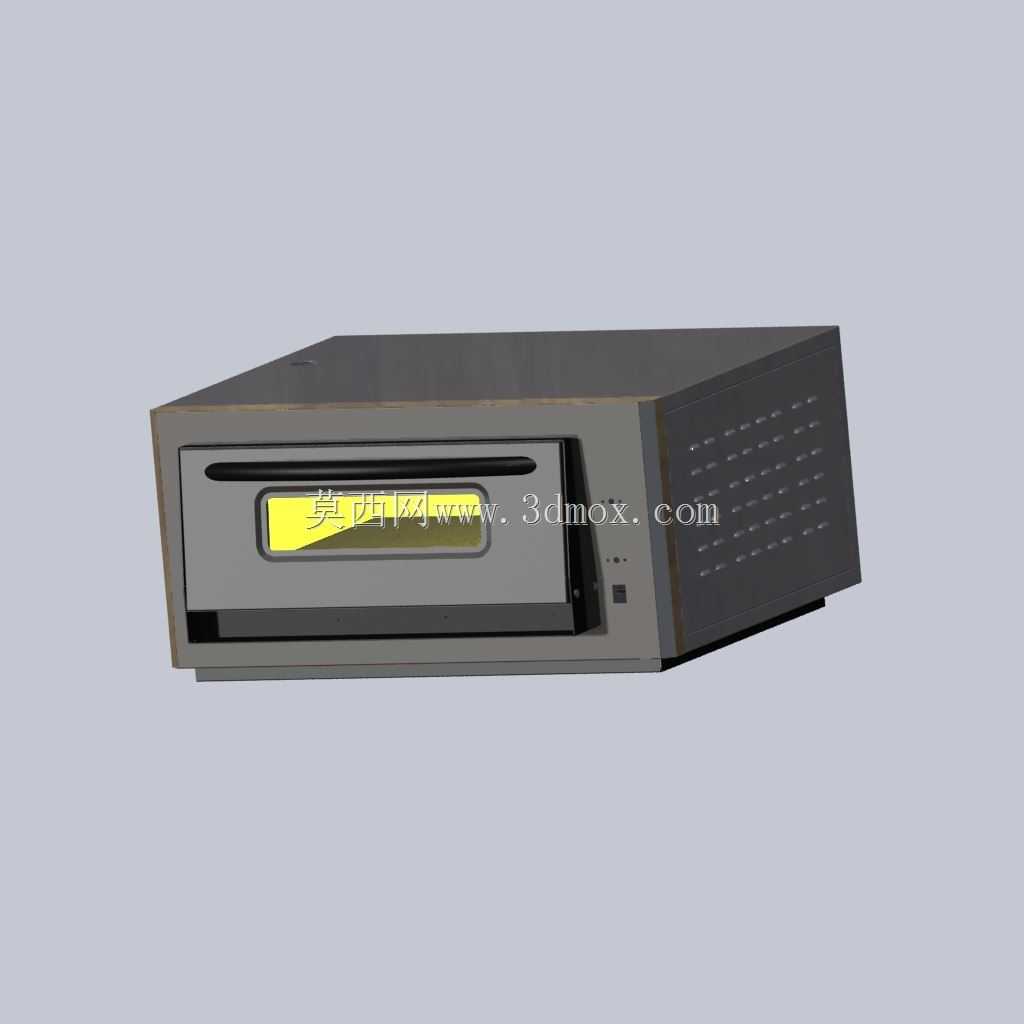

　　外壳设计采用简洁的方正造型，前面板、侧板和顶板构成设备外部防护边界。箱体右侧预留控制区域，可布置旋钮、指示灯、温控器或电子控制板。对于结构工程师而言，控制面板并非孤立外观件，其背后涉及电气元件安装、线束走向、散热孔位置以及与腔体隔热板的间距。若控制元件靠近高温区，需要在模型中明确隔热挡板或空气夹层，防止塑料件、线材长期受热老化。

　　安装边界方面，台式烤箱需要在台面四周保留散热空间，背部和侧面不宜完全贴墙。底部应设置支撑脚，使箱体与台面之间形成空气流通层，同时减少台面受热。外形尺寸在设计时需兼顾内腔容量与外部占位：内腔宽度要满足烤盘放入，外部宽度则受柜台宽度、包装运输和厨房摆放限制。炉门开启后会向前下方占用操作空间，选型和布置时不能只按关闭状态的箱体尺寸计算，还应校核门体打开后的前方净距，避免门体碰到操作台边缘或人员通行区域。

　　从建模思路上，该结构可以按外壳组件、内腔组件、炉门组件、把手组件和控制区安装件拆分。外壳多采用钣金折弯思路，侧板与顶板通过折边、螺钉或卡扣连接；内腔板材需要考虑耐热与热变形，转角处应避免应力集中；炉门铰链位置要同时满足转动角度、门体下沉量和密封压紧量；把手则需校核握持空间与连接螺钉强度。若用于深化设计，还应在门轴处增加扭力或支撑结构，使炉门开启后能够稳定停留在工作角度，不会因自重突然下落。

　　热管理也是此类设备不可忽视的内容。高温工作时，腔体向外传递热量，外壳、玻璃门、控制面板和底部台面都会受到影响。合理的结构应在腔体与外壳之间设置保温层或空气隔层，并在背部、底部安排通风路径。线束应远离加热元件，经过高温区域时需使用耐温护套并固定可靠。烤盘搁架的支撑点应布置在腔体两侧强度较高的位置，承受烤盘和食品载荷时不能产生明显变形。

　　整体来看，该三维模型清晰表达了比萨烤箱的主要空间关系：外部箱体方正，炉门开启方式明确，内部腔体开阔，控制区与把手位置符合日常操作逻辑。对于厨电产品开发、烘焙设备选型以及钣金结构学习，模型可作为进一步完善加热系统、密封系统、铰链机构和电气布置的基础结构参考。
