落地支架式陶瓷面盆给排水洁具结构

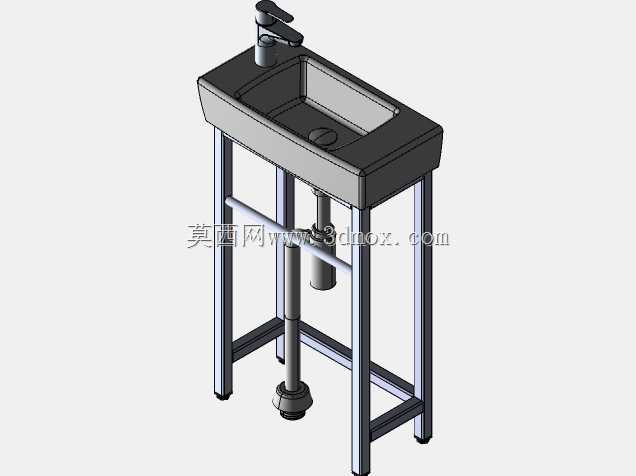

　　这套落地式洗手洁具采用一体化台盆搭配独立金属支撑框架的结构形式，在商用公共卫生间、小户型卫浴间、临时办公区盥洗点以及老旧卫生间改造场景中都有很高的适配性。和常见的挂墙式面盆不同，整套结构不需要在墙体上预留承重埋件，也不依赖墙面的承载能力，哪怕是轻质隔墙、加气块墙面都可以直接布置，安装时只需要对齐地面给排水点位、调整支脚水平即可完成固定，大幅降低了现场施工的墙面处理成本。

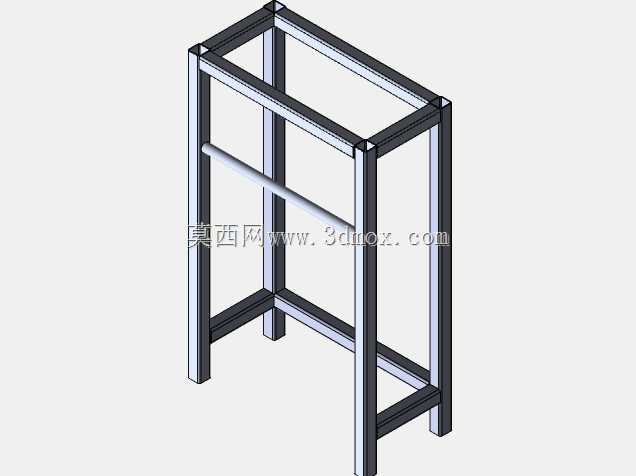

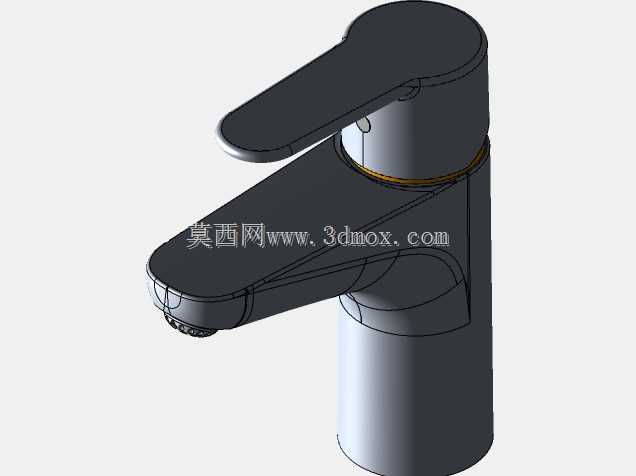

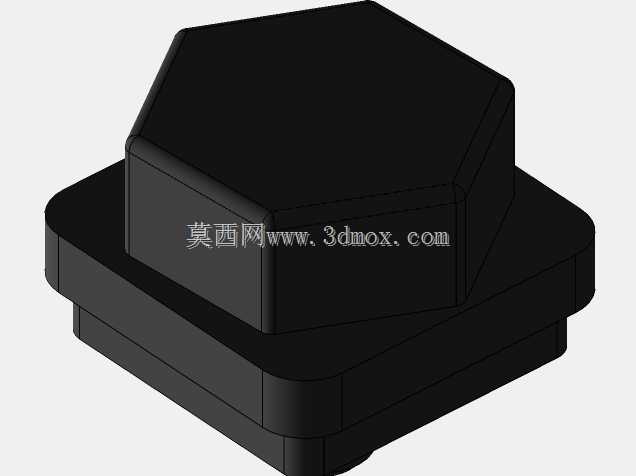

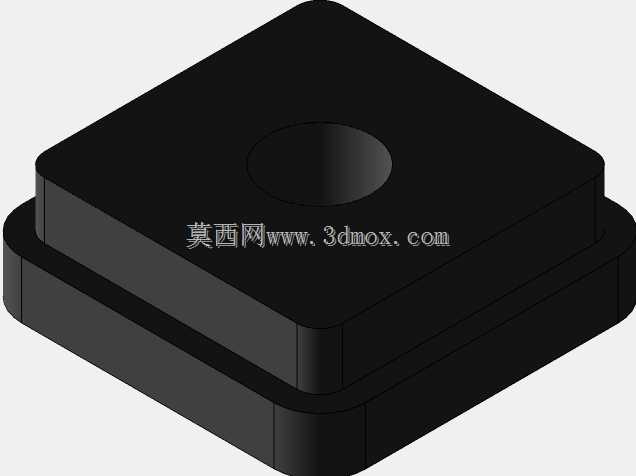

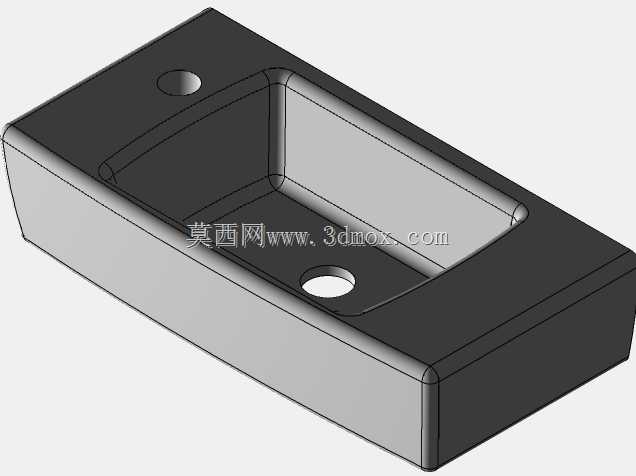

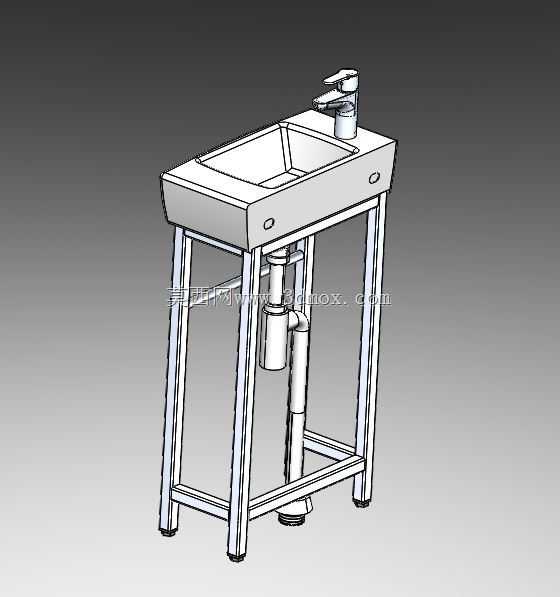

　　从功能布局来看，台盆本体采用长方形浅腔造型，盆体内侧做了顺滑的圆弧过渡，没有清洁死角，台面上沿预留了龙头安装孔位，单柄冷热水混合龙头直接固定在盆体后侧的台面上，出水嘴对准盆腔中心，洗手时水花不会外溅。盆体下方的支撑框架采用方管焊接成型，四条竖直支腿上下分别设置横向连接梁，上层横梁托住台盆底部的承托边，下层横梁作为整个架体的拉结结构，既避免支腿受侧向力出现外张变形，也可以作为给排水管路的排布固定依托。支腿底部配有可调防滑脚垫，现场安装时可以通过旋转脚垫补偿地面的平整度误差，哪怕地坪存在几毫米的高低差，也能把台盆调整到水平状态，避免盆内存水向一侧偏移。

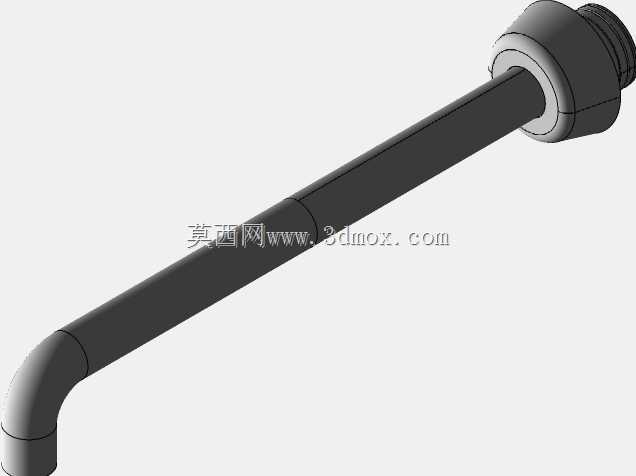

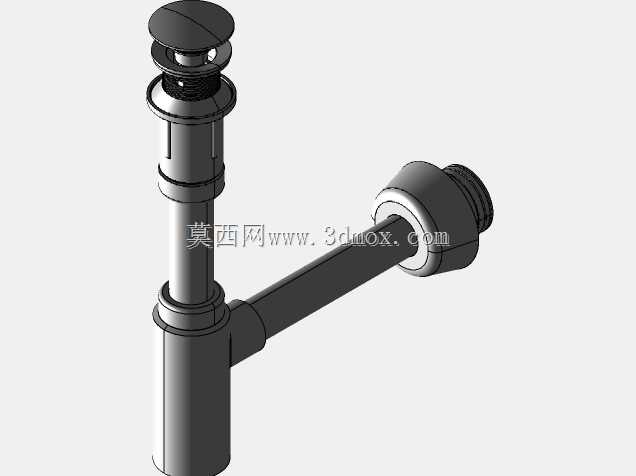

　　给排水路径的设计完全贴合实际运维需求：盆体下水口先接入金属排水隔气弯管，也就是水封组件，依靠弯管内留存的水柱封堵下水道反味，隔气弯管下方通过竖直接管连通地面预留的排水口，所有管路都布置在支架框架的内部空间里，外侧没有外露的杂乱管线，日常清洁地面时拖把可以直接伸到台盆下方，没有卫生死角。冷热水进水管从支架后侧沿支腿排布，向上接入龙头的进水端，管路和支架之间用管卡固定，避免开水关水时水锤效应造成管路晃动异响。

　　设计阶段首先要敲定的是台盆的外轮廓边界，常规这类单人盥洗台的台面宽度控制在600到700毫米区间，进深在450到500毫米，整体安装完成后的台面高度保持在800到850毫米，符合成年人站立盥洗的人机工程高度，不需要弯腰驼背。支架的跨距要比台盆的外轮廓每边缩进20毫米左右，既保证台盆落座后不会出现悬空边，也避免支架突出盆体外侧磕碰使用者的腿部。安装边界方面，台盆后侧距离完成墙面预留30到50毫米的间隙，用来布置进水软管和检修空间，左右两侧如果相邻布置隔断或者其他洁具，最小留出100毫米的操作间隙，避免使用者手肘磕碰。地面需要提前预留直径110毫米以内的排水立管接口，进水接口高度通常设在地面以上150到200毫米位置，和盆下管路的走向完全匹配。

　　结构校核上，框架方管的壁厚选型要保证台盆盛满水、同时有人单手撑在台面边缘时，支腿的挠度不超过1/1000，不会出现明显晃动感；台盆陶瓷件的承托接触面要垫设橡胶缓冲垫，避免金属支架和硬质陶瓷直接刚性接触，在受冲击时出现瓷体崩裂的问题。隔气弯管的拆装位置要预留足够的手部操作空间，后续如果发生杂物堵塞，可以直接拧下弯管底部的检修螺塞清理，不需要拆解整个台盆结构。整个建模过程中把台盆、支架、龙头、给排水管路全部做了对位装配，各个连接件的配合间隙都按照实际安装公差预留，既可以直接用于卫浴方案的布局展示，也能作为支架加工、现场安装定位的结构参考。
