550毫米三节伸缩承重滑轨结构

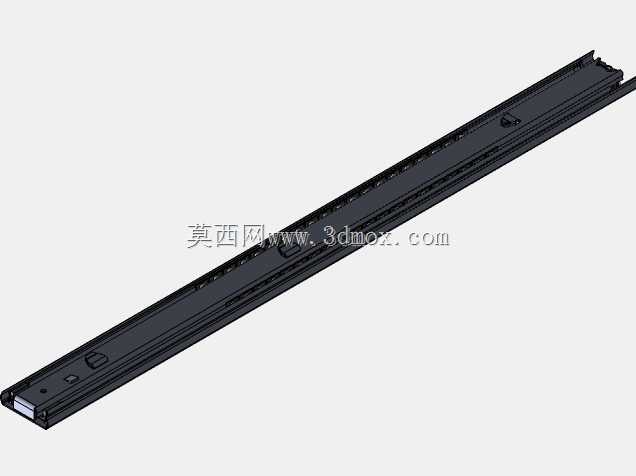

　　这套550毫米长度的伸缩滑轨，是面向柜体、工业抽拉工位、设备内置检修抽斗、通讯机柜附件舱等场景设计的直线导向承重部件。整套滑轨采用左右成对使用的对称结构，单组滑轨由外固定轨、中间联动轨、内活动轨三层嵌套组成，全伸展状态下总行程接近标称的550毫米，闭合状态下整体长度与安装预留深度匹配，不会出现柜体内部预留空间不足或者抽拉到位后行程冗余过大的问题。

　　从实际选型落地的角度看，这类滑轨最常出现在三类工况里：第一类是车间现场的工具柜、物料周转抽屉，操作人员需要把抽屉完全拉出才能取放深处的重型工装、量具或者批量零配件，普通两节滑轨的行程通常只能达到闭合长度的70%左右，抽屉后半段的物料始终藏在柜体内部，探身取放非常不便，三节全展结构可以把活动轨完全拉出，抽屉内部所有区域都暴露在操作视野内，清点物料、取放重型工件都不需要弯腰探身；第二类是通讯机柜、自动化设备的内置抽拉模块，比如服务器导轨、键盘托、检修维护抽板，这类场景要求抽拉过程顺滑无卡滞，推入到位后能完全隐藏在设备内部，不占用设备外部的操作通道，同时滑轨自身的安装厚度要尽可能小，避免挤占机柜内部的元件安装空间；第三类是特种车辆、移动设备上的抽拉工作台，车辆行驶过程中会持续受到振动冲击，滑轨的锁止结构和滚珠保持架可以避免抽屉在振动下自行滑出，停靠作业时拉出即可作为临时操作台面。

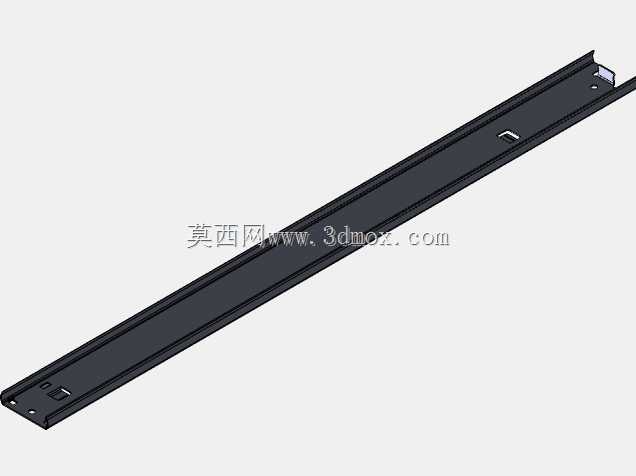

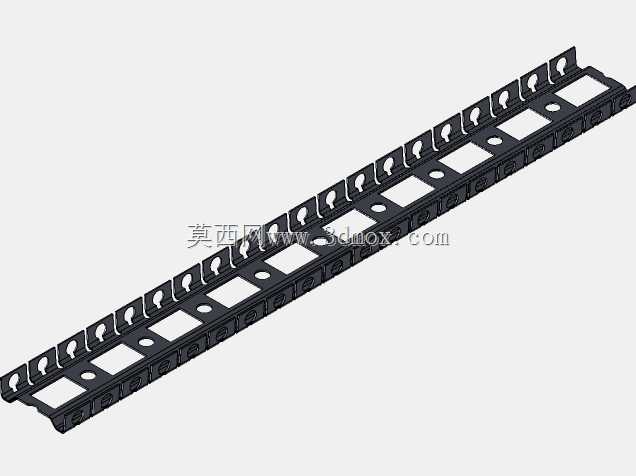

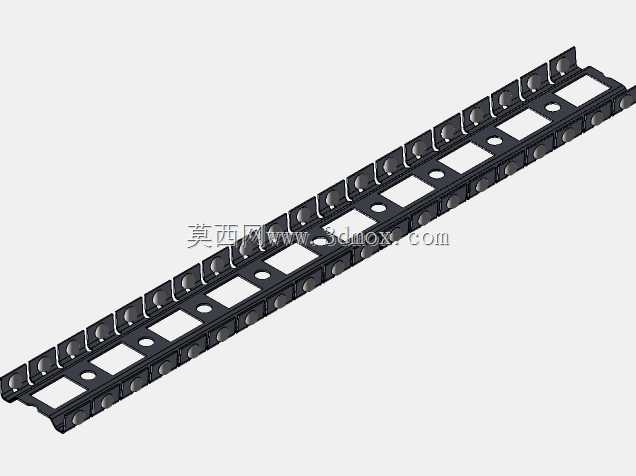

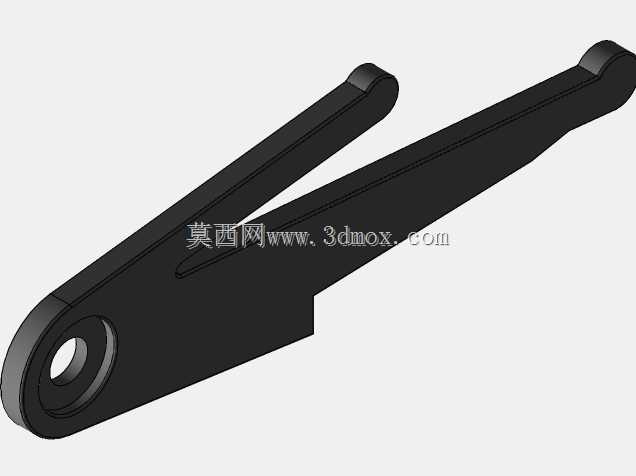

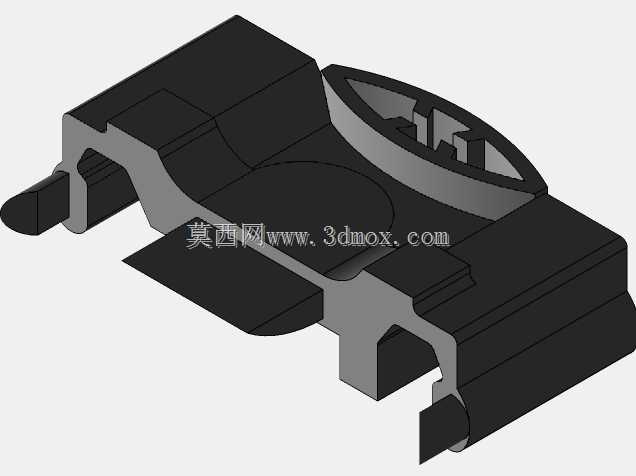

　　结构设计上，三层轨体都采用冷轧钢板辊压成型，截面是多次折弯的C型嵌套槽，相邻两层轨体之间装配有带滚珠的保持架，滚珠沿轨体侧面的滚道滚动，把抽拉过程的滑动摩擦转化为滚动摩擦，抽拉力可以控制在很小的范围内，即使抽屉承载额定重量，单人也可以轻松平稳推拉。滚珠保持架采用等距排布的设计，每一颗滚珠的受力均匀分布，不会出现局部应力集中导致轨体压痕、卡滞的问题；轨体的端部都做了限位挡点，当抽屉拉到最大行程时，中间轨和内轨的挡点会互相抵住，避免用力过猛把整个抽屉从柜体里直接拉脱，推入到闭合位置时也有对应的限位结构，保证抽屉面板和柜体正面齐平，不会出现推入过深或者两侧错位的情况。

　　安装边界方面，这套滑轨为侧装形式，固定轨通过侧面的预留安装孔锁紧在柜体的内侧侧板上，活动轨对应锁紧在抽屉侧板的侧面，安装时需要保证左右两根滑轨的水平度、平行度误差控制在1毫米以内，如果两侧滑轨高低错位或者前后偏移，抽拉过程中滚珠会受到额外的侧向扭力，长期使用会出现滚道磨损、抽拉卡顿甚至轨体变形的问题。550毫米的闭合长度对应的柜体内部净深度建议预留560毫米以上，宽度方向上两根滑轨分别贴在抽屉两侧，滑轨自身的组合厚度约为12.7毫米，也就是常规的45mm系列三节滑轨规格，抽屉侧板和柜体内侧板之间每侧只需要预留13毫米左右的安装间隙即可，不需要额外占用过多内部宽度。

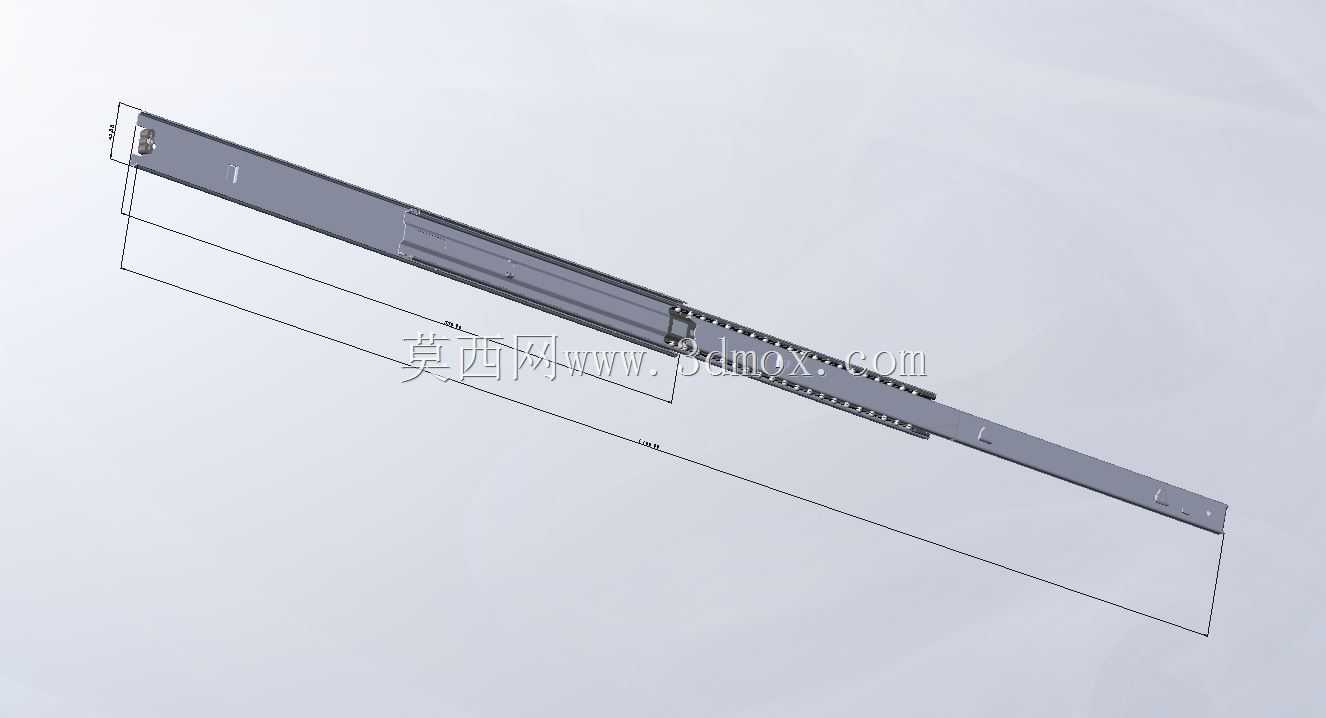

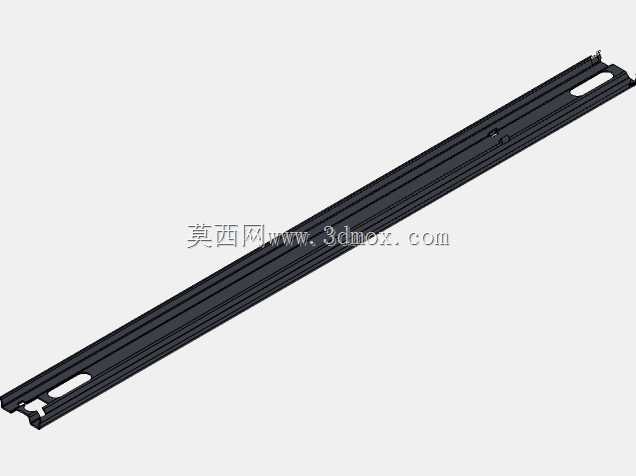

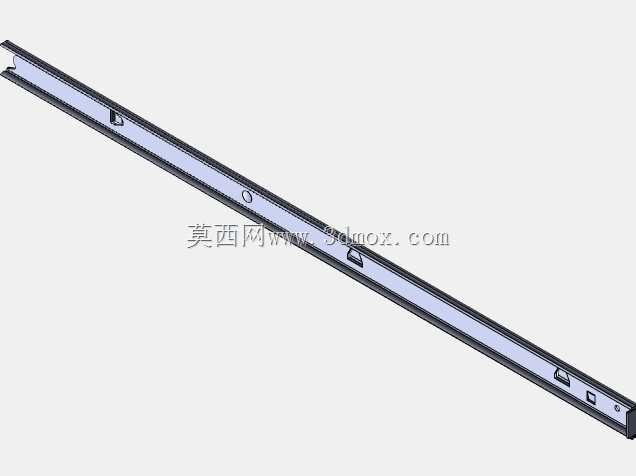

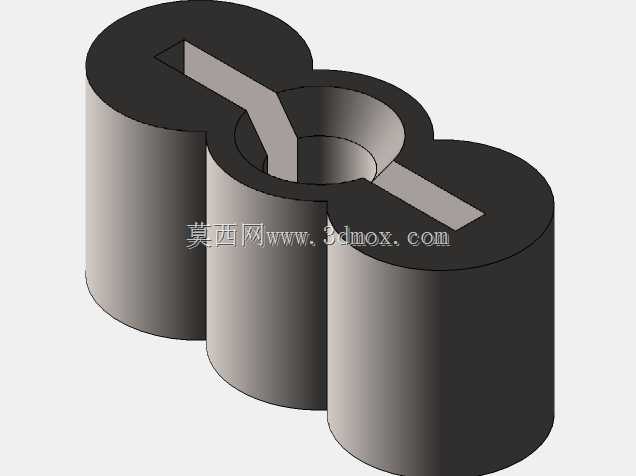

　　建模过程中需要重点还原的细节包括：三层轨体的嵌套配合间隙，滚珠和滚道的接触位置，保持架上滚珠的等距阵列，轨体表面的安装沉孔、端部限位挡边，还有完全伸展和完全闭合两种极限状态下的位置关系。在做设备整体装配的时候，可以直接把滑轨的装配体导入柜体总成里，模拟抽屉抽拉的全行程干涉检查，提前排查抽屉拉出过程中会不会和柜体内的横梁、线缆、安装元件发生碰撞，也可以根据滑轨的额定承重参数，校核抽屉满载情况下轨体的挠度变形，确认在大承载工况下轨体不会出现向下弯曲、抽拉不顺的问题。不同于外露的直线导轨，这种侧装抽屉滑轨不需要额外配置滑块、润滑管路，安装完成后几乎不需要日常维护，滚道内部的润滑脂可以长期保证滚动顺畅，是柜体类设备抽拉结构里性价比和可靠性都非常均衡的导向方案。
