可调式玻璃柜门凸轮压紧铰链结构

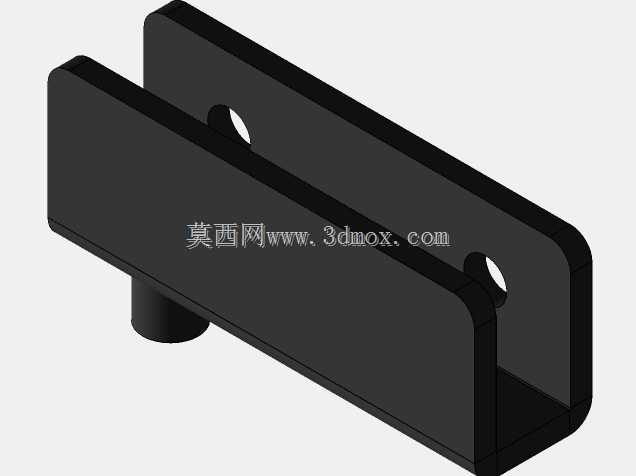

　　这款铰链主要面向玻璃柜门、展示柜、设备观察窗和小型隔断门的铰接需求，尤其适用于不希望在玻璃上大面积开孔、又需要获得稳定夹持力的安装场景。结构主体采用长条形夹座，夹座一端形成U形夹持槽，可直接包覆玻璃或薄金属板边缘；另一端配置凸轮式压紧件，通过转动凸轮产生下压位移，使活动压块贴合板面，从而把门板与固定支座连接起来。与普通穿轴合页相比，这种夹装方式减少了对玻璃孔位的依赖，安装时只需控制板边进入夹持槽的深度，再通过侧面紧固件和凸轮压块完成锁紧，现场调节更方便。

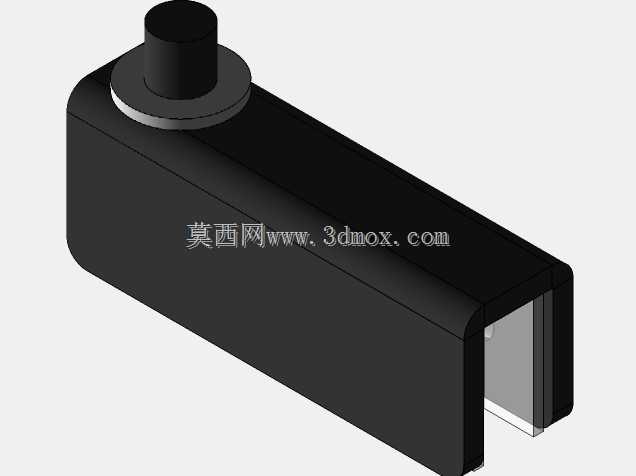

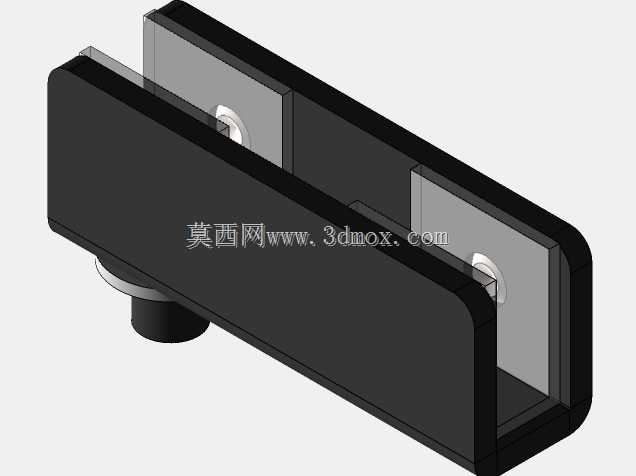

　　从实际使用看，玻璃柜门往往存在板厚公差、边缘倒角不一致以及柜门开合后轻微错位的问题，因此该结构在夹座侧面设置了两个手拧式紧固螺钉。螺钉端部直接作用于玻璃侧方或缓冲垫上，能够限制板件在槽内窜动，也可根据板厚微调压紧位置。凸轮压头位于夹座上方，压头下方设置圆形垫片，垫片既扩大了接触面积，又能避免局部应力集中。凸轮转动到锁紧位置时，压头沿轴向压紧垫片和板面；松开时压头抬起，门板可快速拆卸或重新调整，这对商场展柜、实验室仪器罩、售货机取货门等需要频繁维护的场景比较实用。

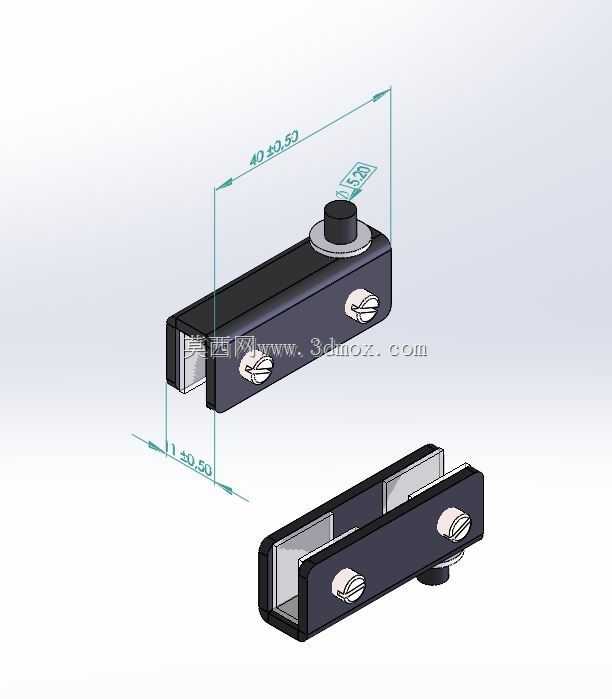

　　外形尺寸方面，模型标注的夹座长度约为40mm，夹持槽开口宽度约为11.5mm，凸轮压头处于夹座端部上方，整体高度由压头、垫片和夹座厚度叠加形成。设计时需要把玻璃边缘伸入U形槽的有效深度作为安装边界，不能只按总长布置；若板边插入过浅，受侧向开合载荷时容易出现滑移，若插入过深，则可能与夹座内侧端面或相邻框架干涉。夹座宽度方向还应预留手指或工具操作侧面螺钉的空间，凸轮压头周围也要保留转动行程，避免压头抬起后碰到门框、密封条或层板。

　　结构建模时，长夹座可视为带槽的薄壁承载件，U形槽两侧壁承担主要夹持反力，底面承担板件支承，侧壁上的螺钉孔需要标注清楚螺纹规格和孔位中心距。凸轮件不宜只做成外观圆柱，应体现偏心轮廓与转轴位置，因为锁紧手感和压紧行程都由偏心量决定。偏心量过小会导致锁止不明显，受振动后可能松脱；偏心量过大则会使操作力矩陡增，甚至把玻璃局部压裂。压头与垫片之间建议保留相对转动关系，使垫片在压紧过程中尽量贴合板面，减少凸轮旋转带来的摩擦拖拽。

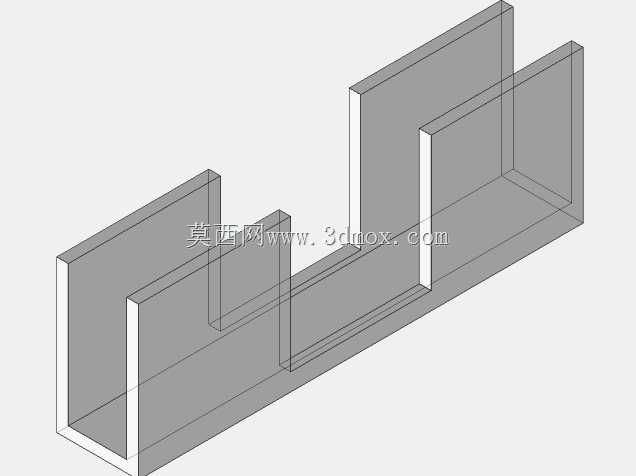

　　材料选择上，外露夹座可采用不锈钢表面处理或锌合金压铸，以兼顾耐腐蚀和外观质感；与玻璃接触的位置应加入尼龙、橡胶或聚氨酯缓冲垫，避免硬质金属直接接触玻璃。侧面螺钉的端头也应设置软质垫帽，使压力分布在较小区域内时不至于形成点载荷。对于透明钢化玻璃门，缓冲垫还能补偿板面微观不平，使夹持力更均匀；对于亚克力板，软垫则可降低应力发白和开裂风险。

　　在装配关系上，该铰链通常成对或多件使用，单个夹座只能提供局部夹持和转动约束，柜门宽度较大时应沿门边均匀布置多个铰链，并让凸轮压紧方向与门板受力方向一致。三维布局时需要校核门开启角度，夹座端部、凸轮手柄和固定框架之间不能发生碰撞；若用于竖直玻璃门，还应考虑门板自重对夹持槽的剪切作用，螺钉锁紧力不能替代夹槽的承载深度。整体结构紧凑、零件数量少，既保留了普通合页的转动连接功能，又通过凸轮压紧和侧螺钉夹持实现了无孔快速装夹，适合在轻载柜门、展示架和设备防护窗中作为可调式玻璃铰接件使用。
