TRIDONIC恒流LED驱动电源外壳结构

　　这套三维结构对应的是小功率LED照明系统里常见的外置恒流驱动单元，额定输出能力落在20W、500mA这一档，主要承担交流市电输入到LED灯珠所需稳定直流输出之间的转换。在商照、筒灯、面板灯、轨道灯、线性灯带以及小型灯具改造项目中，这类驱动往往不随灯具发光腔体一起暴露，而是藏在吊顶空腔、灯杆内部、设备线槽或者灯具背部的狭小空间里，因此外壳结构并不追求外观装饰性，更多围绕绝缘防护、走线避让、散热对流和现场固定来展开。

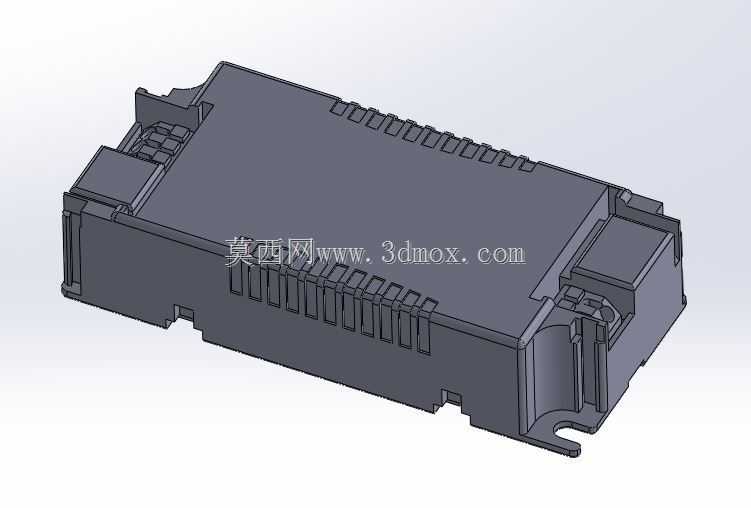

　　从壳体外形看，整体采用长条扁平式布局，这种比例并非随意确定。灯具内部留给驱动的空间通常高度受限，宽度方向又要避开灯板、透镜和安装弹片，扁平壳体可以顺着灯具长度方向塞入预留腔位；端部预留的接线区域让输入输出线束能够从两侧或端侧引出，避免线材在壳体上方急弯。外壳表面分布有多段连续的浅筋和齿状凸起，这些特征一方面增加塑料壳体的抗弯刚度，使长条形壳体在堆叠、运输和塞入狭窄腔位时不容易出现中部塌陷；另一方面扩大了与周围空气的接触面积，内部PCB上的变压器、功率管、整流桥和限流元件产生的热量，可以通过灌封层或空气间隙传导到壳壁，再借助表面筋条向周围散出。对于封闭灯具而言，驱动自身温升直接影响电容、变压器绕组和半导体器件的工作寿命，壳体上的这些细碎结构在不增加外形包络的前提下，给热传导留出了更稳妥的路径。

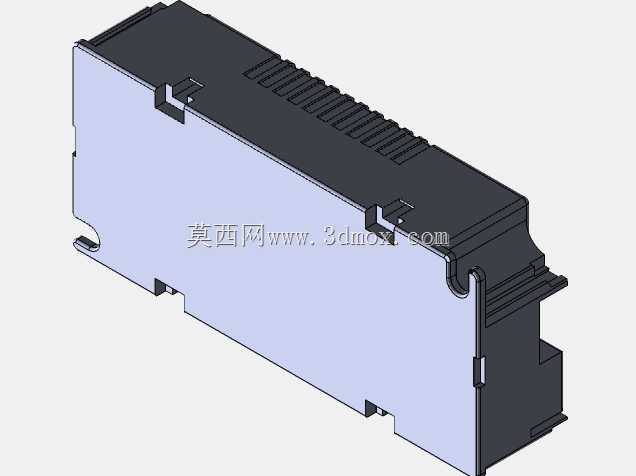

　　端部结构是建模和选型时最需要仔细核对的部分。模型两端可以看到不同形式的卡扣、挡边、出线槽和定位特征，它们对应上下盖装配、线材拉脱防护以及PCB在壳内的限位。驱动电源在装配时，PCB通常先落入底壳的定位槽内，变压器、电解电容等较高元件受壳体内腔高度约束，上盖再通过卡扣或端部止挡结构扣合。若现场需要满足更高防护等级，壳内还可能灌注导热胶或环氧树脂，此时外壳内壁的拔模斜度、加强筋厚度和端部封胶空间都会影响灌封流程。外露的小凸耳和缺口则用于螺钉固定、扎带绑扎或与灯具支架配合，使驱动在灯具运输振动过程中不会在腔体内滑移磨破线材。

　　实际使用中，这类恒流驱动的核心任务不是提供固定电压，而是为LED负载提供稳定的输出电流。LED灯珠的正向压降会随温度、批次和串联数量波动，若直接用恒压源供电，光衰和色差会明显加重；500mA左右的恒定输出可以让灯串工作在设计电流点上，亮度一致性更好，也便于灯具厂按串并联方案配置灯珠。20W功率等级覆盖了大量中小照度需求，例如商铺重点照明、办公室嵌入式筒灯、家居射灯、展柜灯条和小型悬吊灯具。外壳作为电气安全的第一道屏障，需要把高压输入侧与低压输出侧、金属灯具结构以及安装人员可触及的区域隔离开，因此壳体材料、爬电距离、走线槽位置和端部开孔大小都要与内部电气板布局协同考虑。

　　从结构设计思路上看，该件没有采用复杂曲面，而是以规则长方体为基础，在两端加入功能接口，在侧面和顶面布置散热与加强特征。这样做有利于注塑成型：壳体壁厚尽量保持均匀，筋条厚度小于主壁厚度，减少缩水和内应力；外轮廓沿开模方向保留拔模斜度，端部侧向卡扣则需要结合模具滑块或强行脱模的可行性判断。对于三维建模人员来说，不能只把外壳当作简单盒子，需要同步理解内部PCB边界、最高元件高度、连接器位置、线材弯曲半径、螺钉柱深度和壳体合模缝。若外壳内腔与元件之间余量过小，装配时会出现电容顶壳、线材被卡扣压伤、变压器与壳壁干涉等问题；若余量过大，则会在有限灯具空间里浪费安装尺寸，还可能让PCB缺少支撑而产生振动异响。

　　安装边界方面，长条扁平壳体适合水平贴装在灯具背板或钣金支架上，也可竖向塞入灯杆和线槽，但要保证出线端不承受持续拉力。壳体周围不宜被保温棉完全包裹，尤其在密闭吊顶或高温环境中，应保留一定对流空间；固定时优先利用端部孔位、扎带槽或灯具自带压线结构，不建议直接螺钉穿过壳体内部靠近PCB的区域。输入侧线材应与市电接线端子、开关电源回路保持可靠绝缘，输出侧低压线材则要避免与散热片或尖锐钣金边缘摩擦。对于灯具结构工程师而言，在整机布局早期就把驱动包络、端部走线半径、固定点位置和散热空间一起纳入校核，能够显著减少后期试装时出现的装不进、拆不出、温升过高和维护困难等问题。

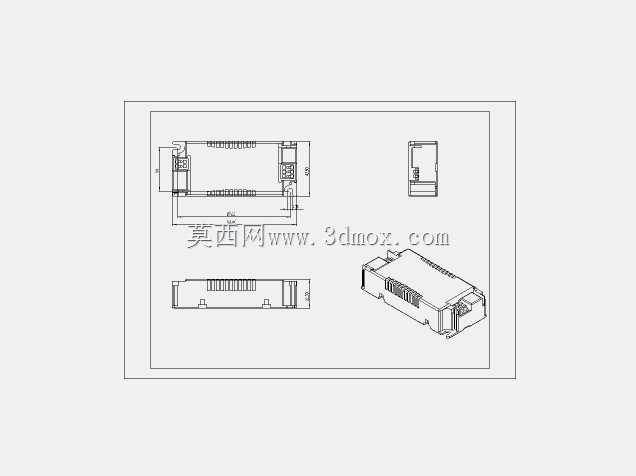

　　该模型的价值在于把常见LED驱动电源的外部接口、壳体加强方式、端部卡扣和安装特征较完整地表达出来，可用于灯具内腔干涉检查、安装支架设计、包装堆叠校核以及照明设备选型沟通。核对时应重点关注壳体总长、宽度、高度、两端出线方向、固定耳位置、表面筋条高度与周边灯具零件的间隙，而不是仅看外观是否相似。
