多孔式环形燃烧室筒体结构设计

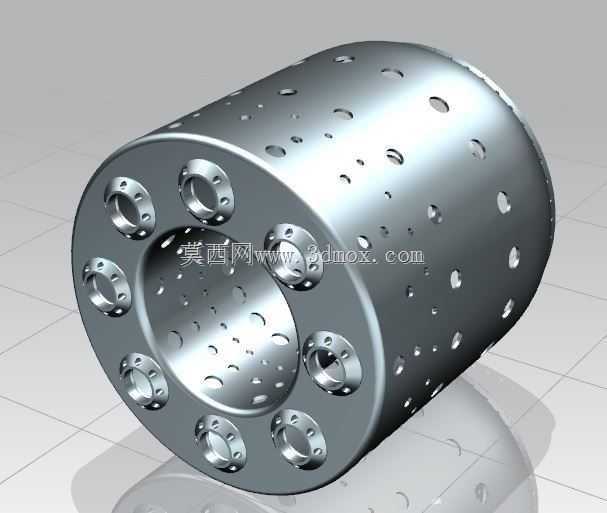

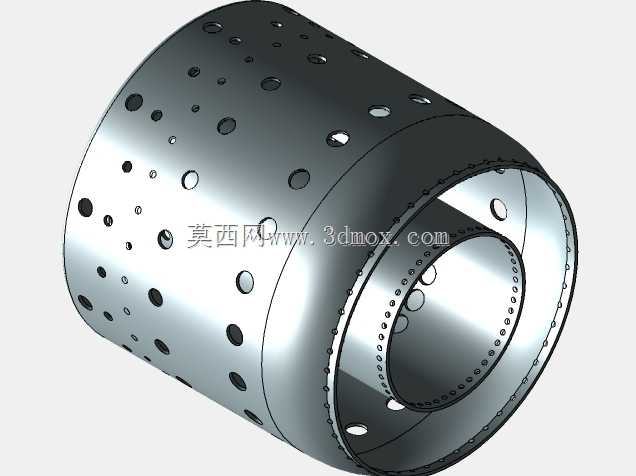

　　该环形筒体构件常见于中小型燃气燃烧装置、微型燃气轮机或工业燃烧器的核心燃烧区段，承担气流组织、火焰稳定与热量初步释放的作用。筒体采用薄壁回转体构型，整体为封闭端与开放端组合的圆筒结构，开放端通常对接下游烟道或涡轮进气段，封闭端则用于安装喷嘴、点火组件或配气构件。端面沿周向均匀布置八个带沉台的大孔，孔位分布严格遵循圆周等分原则，既用于安装固定，也可作为一次风或燃料喷射通道；筒壁与端面上密布大小不一的径向小孔，这些孔群按区域划分承担不同功能：靠近封闭端的小孔主要引入一次空气，在火焰筒内部形成局部回流区以稳定火焰；中段孔群用于补充二次空气，强化燃气与空气的掺混；后段孔群则引入冷却与稀释空气，降低壁面热负荷并调节出口温度分布。

　　设计时需要重点控制孔间距、孔排距与开孔率，避免局部热应力集中或气流穿透深度不足。薄壁结构在高温工况下会产生明显热膨胀，因此安装边界需预留轴向与径向补偿空间，法兰或端面连接位应采用可吸收变形的紧固方式。筒体的外径、长度与安装孔节圆直接决定其能否嵌入既定机匣，建模时需保证外圆与机匣内壁之间留有合理装配间隙，同时控制端面安装孔的位置度，确保与喷嘴座、点火器等周边部件精准对位。从结构细节看，大孔边缘的凸台或沉孔可提高局部刚度，减少薄壁件在开孔后的变形；筒壁小孔采用不同孔径组合，能够在不显著削弱整体强度的前提下优化流场。实际工程应用中，这类构件还要兼顾耐热材料的成形工艺，焊接或旋接位置需避开高温应力区，

　　孔边倒角可降低应力集中并改善气流入口状态。对于燃烧设备而言，筒体结构并非孤立零件，其尺寸链必须与燃料喷嘴喷射角、空气旋流器匹配，否则容易出现火焰贴壁、燃烧不完全或出口温度场不均等问题。建模过程中，回转主体与阵列孔系的参数化关联便于后续调整开孔方案，周向八孔的对称约束也为有限元热分析和模态分析提供了清晰的几何基础。
