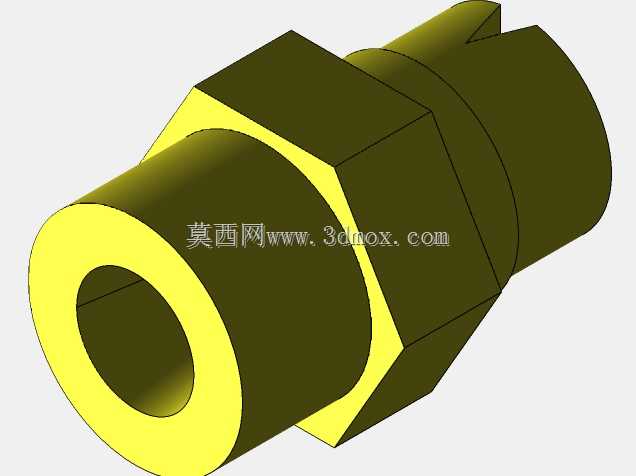

外六角内锥螺纹连接式流体喷嘴

　　这类喷嘴在车间现场最常出现在清洗工位、冷却喷淋排管、小型喷涂支线以及药剂加注管路末端，承担把管路内承压流体转化为定向射流或均匀雾场的作用。结构上采用一端外六角夹持段、两端阶梯圆柱外轮廓的布局，六角段居于整体中部，既给开口扳手、套筒留出足够的咬合面，又把拧紧受力点放在靠近螺纹配合的位置，避免装配时扭矩过度传递到喷嘴出口端造成薄壁变形。入口侧为带内孔的圆柱接口，内孔沿轴向贯通，入口孔径较大，用于承接来流并降低入口局部压损；流体进入腔体后沿内壁向出口端收敛，出口段外径收窄，内部流道同步收缩，使介质在喷口处获得更高流速，若在出口端加工微小喷孔或导流槽，即可形成直射流、扇形雾或圆锥雾等不同喷射形态。

　　从建模逻辑看，主体回转部分可先绘制轴向半剖面轮廓，通过旋转特征生成基础实体，中部六角结构则在回转体上拉伸切除六方平面或直接绘制六边形截面拉伸后与回转体合并，保证六方平面与相邻圆柱段之间留有清晰棱线，不会出现圆角干涉扳手贴合的问题。两端阶梯圆柱的同轴度需要重点约束，六角体的对称中心面应与喷嘴轴线重合，这样在批量装配时扳手从任意方向入位都能获得一致的夹持宽度。内部流道建议单独建立曲面或实体特征，便于后续校核壁厚，尤其是六角棱角对应的内壁区域，不能因六方切削导致局部壁厚过薄，承压工况下该位置最容易出现应力集中。

　　安装边界方面，入口端通常配合外螺纹或内螺纹与管路接头连接，图中入口端面为平整环形面，可在端面与对接接头之间加装紫铜垫圈、聚四氟乙烯垫圈或组合密封垫，依靠拧紧时的端面压缩实现密封；若采用锥螺纹配合，则入口段外圆或内孔需加工出对应锥度，螺纹牙型与管路件匹配后通过牙间挤压密封，无需额外垫片。中部六角的对边尺寸决定了扳手选型，设计时应保证六角厚度不小于扳手夹持宽度的三分之二，防止频繁拆装时出现棱角滚圆。出口端外径小于六角外接圆，在密集排布的喷淋管上，相邻喷嘴之间不会因六角轮廓互相干涉，出口端伸出长度则要根据喷射距离确定：清洗工况下喷口距工件表面通常留有数十毫米到数百毫米的间距，喷嘴伸出长度需保证雾锥不被管壁或支架遮挡。

　　实际使用中，入口侧内孔的台阶过渡应尽量圆滑，避免直角台阶造成流体脱流和杂质淤积；用于含颗粒介质的工况时，内流道表面粗糙度要控制在较低水平，减少挂料堵塞风险。喷嘴整体长度较短，属于紧凑型管路终端件，在自动化清洗线的分液管上可按矩阵间距密集安装，每个喷嘴负责一定宽度的喷射覆盖区，相邻喷幅在工件表面形成少量重叠，保证无清洗盲区。冷却场景下，喷嘴接入冷却水或切削液回路，通过喷口将液体导向刀具切削区或热轧工件表面，快速带走热量；喷涂与加湿场景中，则可在出口端搭配空气帽形成二流体雾化结构，本模型的主体腔体可作为液体侧基座，压缩空气从侧向接入后在出口处与液体混合破碎。

　　结构校核时需关注几个关键位置：一是六角与圆柱段交接的棱边，拧紧扭矩作用下该处承受剪切与弯曲复合应力，棱边可保留小倒角以降低应力集中，但倒角不能过大以免减少扳手接触面积；二是入口端面密封面，平面度直接影响垫片密封效果，建模时应保证端面与轴线垂直，避免偏斜导致垫片局部压不紧；三是出口喷口壁厚，收敛段内壁与外圆之间的壁厚要均匀，过薄会在高压流体冲刷下快速磨穿，过厚则限制喷口小型化。沿轴向的各段长度分配上，入口螺纹段长度要满足标准螺纹啮合牙数，保证连接强度；六角段厚度兼顾扳手操作与整体重量；出口收敛段长度则根据喷射角要求确定，收敛角过大会使流道急剧转折产生湍流脉动，过小则整体长度增加、布置空间变大。

　　对于三维建模从业者，搭建该零件时可先锁定轴线为装配基准，所有回转特征以同一轴线为参照，六角特征以轴线中点为对称中心布置，端面密封面、出口端面分别建立基准面，方便后续在装配体中与管路接头、分液管、密封垫片进行配合。干涉检查重点放在扳手操作空间：装配后套筒或开口扳手套入六角时，周围管路、机架棱边不能与扳手运动轨迹冲突，因此在设备布局阶段就要给每个喷嘴预留不小于扳手回转半径的操作空间。该零件结构简单但工艺约束明确，是流体终端附件中典型的紧凑式接头类喷嘴，几何特征清晰，适合作为管路附件设计、喷淋系统选型与三维装配练习的典型实例。
