步进驱动电动爬升承载钣金支架

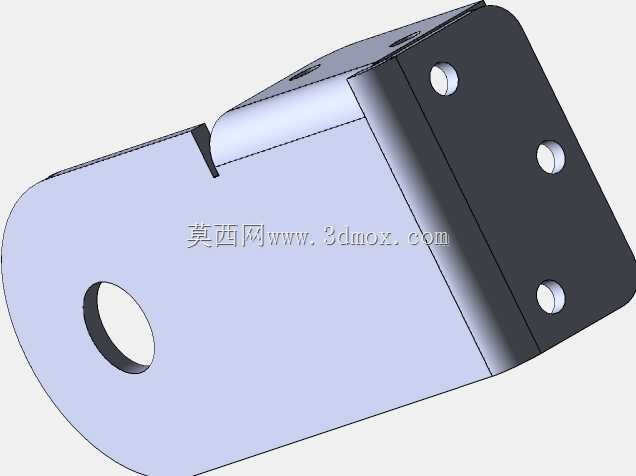

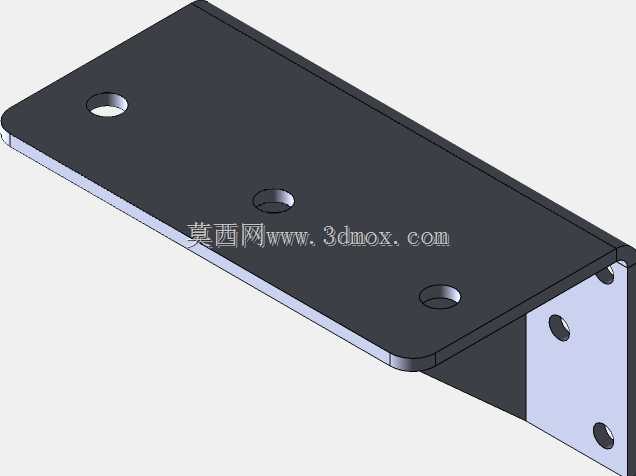

　　这套结构围绕电动爬升动作中的承载与安装需求展开，主体呈现为一块折弯成型的L形钣金支座，板面承担外部负载或爬升导向部件的固定，立面则用于与动力侧、机架侧或执行端连接。实际布置时，水平板可作为小型设备、检测模块、通讯终端或工装夹具的安装基面，竖直板贴靠在升降滑台、立柱侧板或传动组件旁，通过多组孔位形成稳定约束，避免爬升过程中因偏载造成支架摆动。

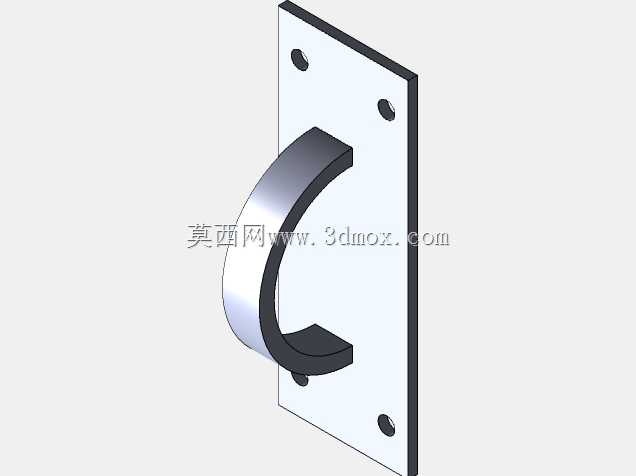

　　从孔位分布看，水平板上预留了多处沉孔与通孔，靠近两端的孔位适合穿入螺钉将被承载件压紧在板面上，中部孔位可用于定位销、过渡垫块或辅助支撑件安装。沉孔结构能够让螺钉头部低于或接近板面，减少外露高度对上方设备安放平面的干涉，也让装配后的接触面更加平整。竖直折弯边同样布置连接孔，可与步进电机安装座、丝杠螺母座、同步带轮组件或直线导轨滑块侧面对接，使钣金件不只是简单遮板，而是参与传力和定位的结构件。

　　设计思路上，该支架采用单板折弯方式获得两个近似垂直的安装面，加工流程相对直接：先在平板阶段完成冲孔、沉孔和倒角，再沿折线压弯，最后处理边缘毛刺与孔位精度。相比焊接拼合支架，折弯件在小批量设备中更容易控制外形一致性，装配时也不需要额外校正焊缝变形。板件边缘设置了细小圆角过渡，折弯区保留合理内半径，既能降低应力集中，也能避免薄板在反复承载后于折线处产生裂纹。

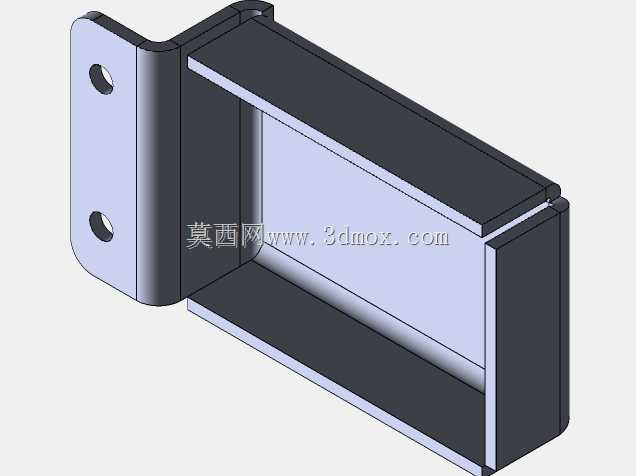

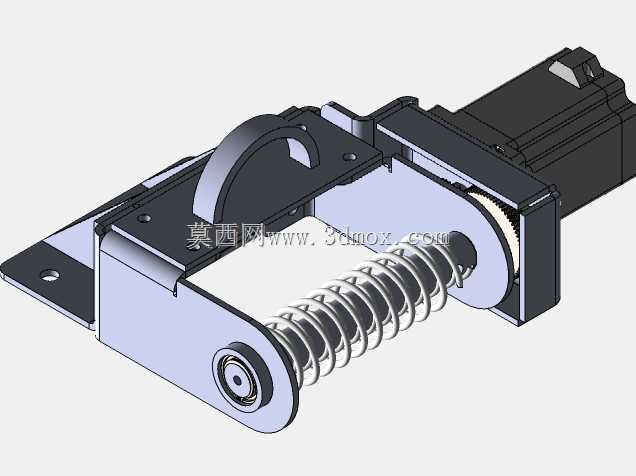

　　在爬升系统中，步进电机提供断续或连续的旋转动力，经丝杠、齿轮齿条、同步带或卷扬组件转换为上下位移。支架处于动力输出与负载之间时，需要承受竖直方向的重力、加减速带来的惯性力，以及设备偏置产生的倾覆力矩。水平板较长的轮廓有利于增大支撑跨距，让负载重心尽量落在安装孔包围区域内；竖直边则提供侧向抗弯能力，使螺钉不再单独承担全部弯矩。若现场负载重心偏离板面中心，可优先利用外侧孔位增加固定点，或在板下增加加强筋、折弯边和垫块，以提高局部刚度。

　　外形边界方面，该件属于薄板式安装支架，长宽方向明显大于厚度方向，适合在空间狭窄的升降通道内使用。水平板上方需要预留被固定设备的轮廓空间，下方则要确认与导轨、拖链、线缆或传动件之间的安全间隙；竖直板背面应留出扳手操作空间，便于螺钉从侧面锁紧。孔位间距决定了它能够兼容的安装基面，选型时不能只看整体外形，还要核对孔中心距、沉孔直径、折弯高度以及板厚是否满足螺钉规格和负载要求。

　　应用场景上，这类支架常见于小型自动升降工位、检测仪器高度调节机构、通讯设备维护爬升装置、教学实验平台以及轻型自动化产线。它可以把电机、传感器、摄像头、控制盒或小型执行器固定到升降运动端，使负载随爬升机构同步移动。由于钣金件本身重量较轻，对升降驱动的额外负担较小，在步进电机功率有限的情况下，这种轻量化承载方案具有较好的实用性。

　　建模时需要重点表达折弯半径、板厚方向、孔的沉头深度以及立面与平面的垂直关系。若后续投入加工，还应在工程图中明确展开尺寸、孔位公差、折弯方向和去毛刺要求。对于需要频繁拆装的部位，可在螺纹连接侧采用压铆螺母或焊接螺母，避免薄板直接攻丝导致牙纹不足；对于承受振动的位置，则应增加平垫、弹垫或螺纹胶，以保证爬升启停过程中连接可靠。整体结构虽然简洁，但孔位布局、折弯高度和安装面之间的配合，直接影响电动爬升系统运行时的稳定性与维护便利性。
