塑料颗粒热风干燥料斗配套主机结构

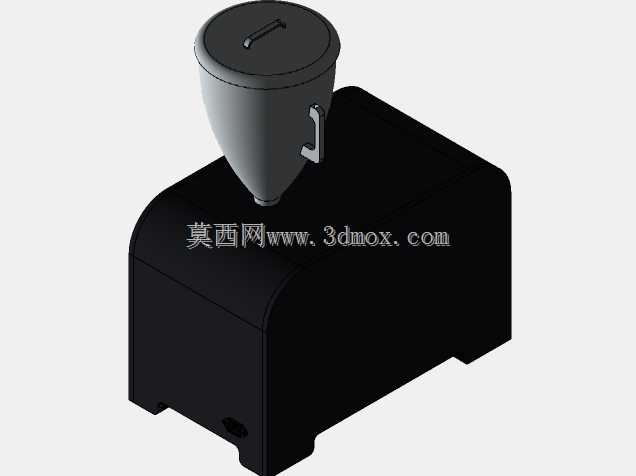

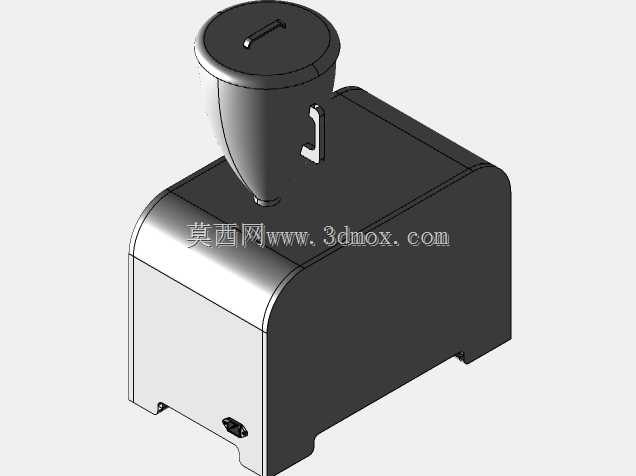

　　这套结构对应注塑、挤出和造粒生产线上常见的塑料原料预处理环节，核心任务是在熔融加工前把颗粒料内部吸附的水分降到工艺允许范围内。工程塑料如PA、PET、PC以及部分改性料在受潮后直接进入螺杆，会在剪切升温过程中产生水解、银纹、气泡和表面雾斑，严重时还会造成长丝断条、制件强度下降。设备采用主机箱与上部锥斗组合的布置：下部箱体容纳风机、加热、控制和过滤相关部件，上部锥斗用于存放待干燥颗粒，热风经过风道进入料斗后穿过物料层，把颗粒表面及孔隙中的水分带走。

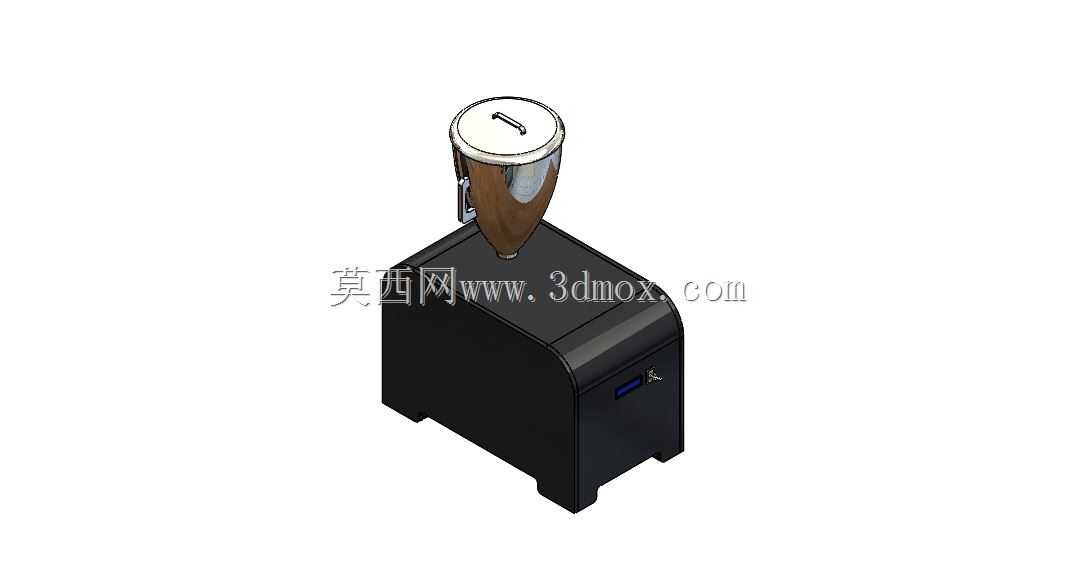

　　从现场布置看，这类干燥器通常安装在挤出机喂料口附近，也可通过机架或吸料管路与注塑机料斗衔接。下部主机采用近似矩形箱体，边角做圆弧过渡，底部设置支脚，使箱体与地面或安装平台之间留出间隙，便于通风、清扫和检修。箱体正面保留控制与状态指示区域，侧面和背部需要预留进风、过滤、电气接线及维护开门空间。三维建模时不能只按外观轮廓处理，支脚承载面、门板开启范围、后方散热距离以及上方料斗拆装高度都应纳入安装边界，否则设备进入车间后容易出现与喂料机、吸料管、行车吊取路径干涉的问题。

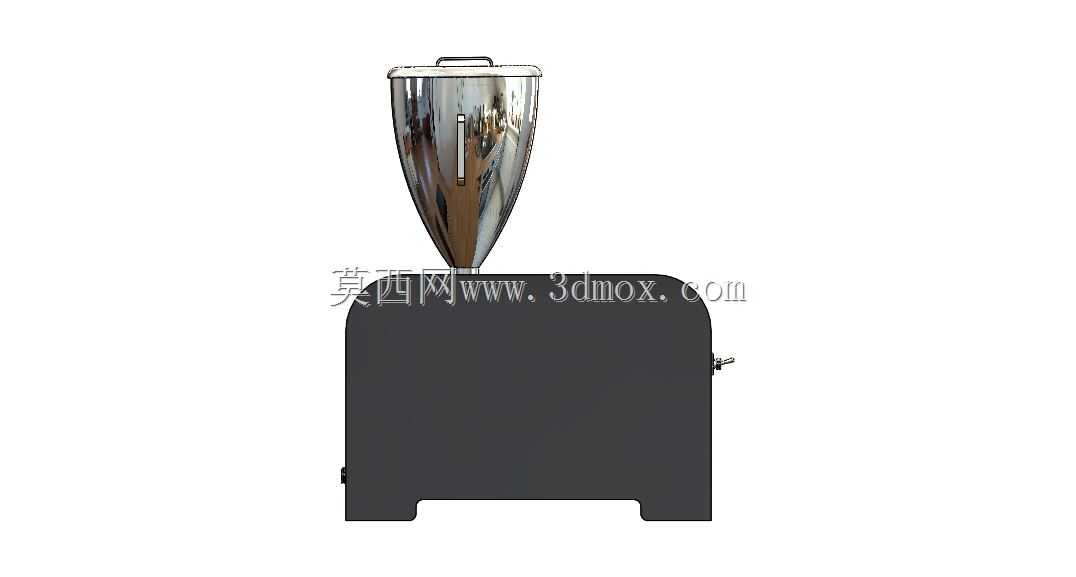

　　上部料斗采用锥形缩径结构，上口为带密封盖的加料口，下口收束并与主机或出料通道连接。锥斗的角度需要兼顾物料流动性和热风分布：坡度过缓时，某些含粉较多或回用料容易在锥壁滞留；坡度过陡则会增加整机高度，使加料和清理不便。料斗顶部设置可开启盖体，盖体上配置提手，便于人工加料、检查料位和清洁内部。密封结构的重点不在追求绝对气密，而在控制热风旁通，保证气流能够稳定穿过颗粒堆积层，同时避免粉尘外溢。

　　热风干燥的设计思路是让干燥空气与塑料颗粒形成充分接触。风机提供循环动力，加热单元把空气提升到材料允许的温度区间，热风在料斗内向上或按既定风道流动，颗粒则依靠重力缓慢下移。对于普通吸湿性较低的物料，这种热风循环方式即可满足生产；对于吸湿性强的物料，实际选型时还需配合除湿干燥或延长保温时间。结构设计上要关注热风入口位置、导流板、挡板和料斗容积之间的关系，避免局部气流短路，造成靠近壁面或中心区域的物料干燥不均。

　　设备外形紧凑，适合放在单机自动化生产线旁。下部箱体的矩形轮廓有利于钣金折弯和内部模块排布，圆弧外角则减少车间人员碰撞风险。底脚高度不宜过小，既要让箱体底面远离地面积水和清扫积水，也要为底部可能存在的风管、接线端子或传感器留出操作空间。上部料斗满载后重心升高，机架连接、料斗固定和地脚支撑需要按满料工况校核，尤其在设备随生产线移动或受到吸料管拉扯时，不能仅靠薄钣金连接。

　　维护流程对结构造型影响很明显。料斗内部需要定期清理颜色切换残留，过滤组件需要按粉尘量拆洗，加热和风机部件需要检修通道。模型在表达时应把可拆卸盖体、锥斗与主机的连接区、箱体正面操作区以及底部支撑关系交代清楚。加料口高度要兼顾人工投料袋的操作姿态，过高会增加劳动强度，过低则可能迫使整机容积缩小。若用于长丝挤出，料斗出口还应与喂料机保持稳定落差，避免颗粒架桥造成喂料波动。

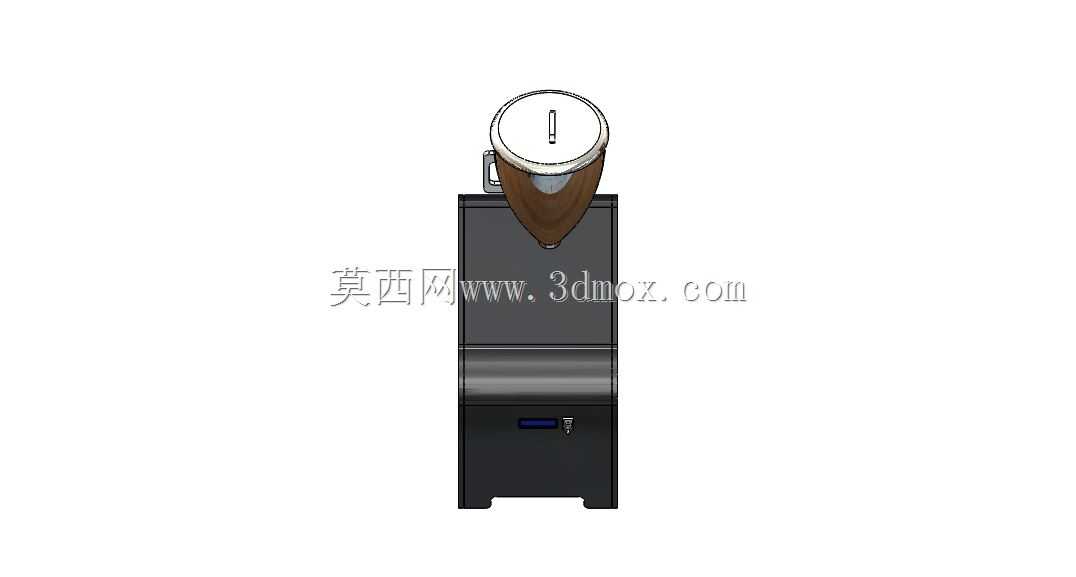

　　控制方面，箱体正面承担温度设定、运行状态和报警提示等功能，内部则需要区分热风通道与电气元件区域，减少高温对线缆和控制件的影响。进风过滤虽然外观上不突出，却直接决定风机和加热段的可靠性；车间空气中的纤维粉尘若进入风道，会降低换热效率并增加清洁频率。管路连接位置应便于拆装，密封面要考虑热胀冷缩和日常振动。

　　从建模协作角度看，该结构适合拆分为主机箱体、底脚、门板、控制区、锥斗、上盖、提手、风道接口和内部功能模块等层级。外观曲面不多，但装配关系密集，尤其要重视料斗中心线、箱体支撑面、出料方向和维护空间的一致性。将设备放入产线布局时，应同时校核操作人员加料路径、门板开启角度、上方吊装空间、后方散热距离以及与挤出机喂料口的相对高度。这样得到的三维结构不仅能展示设备形态，也能直接服务于钣金设计、机架布置、现场安装和干燥工艺选型。
