军用战术导弹结构三维数模

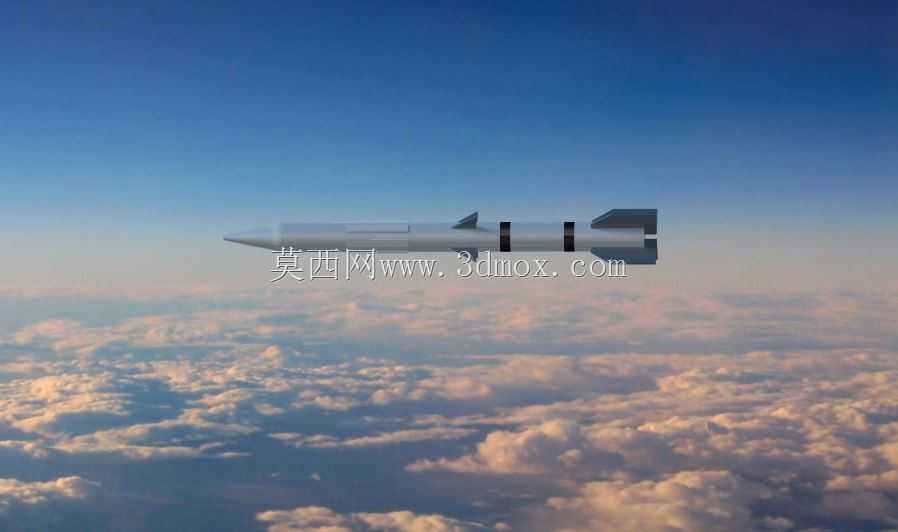

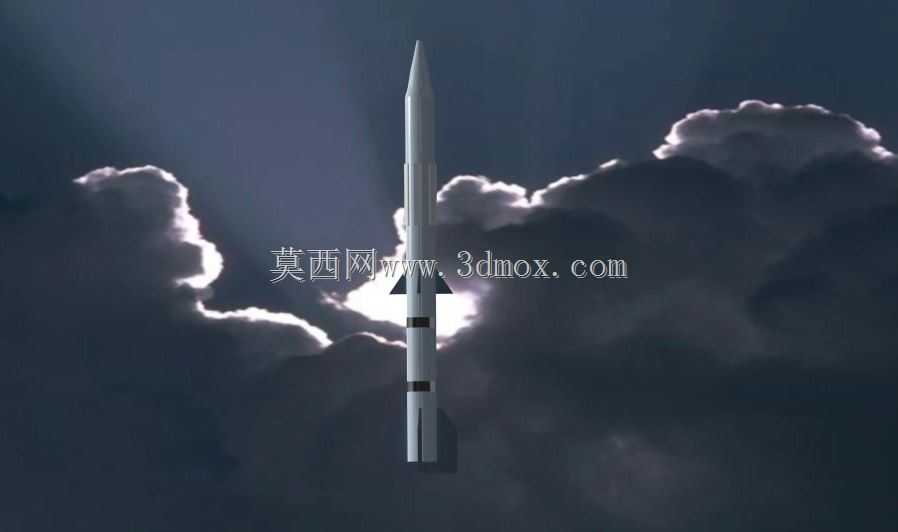

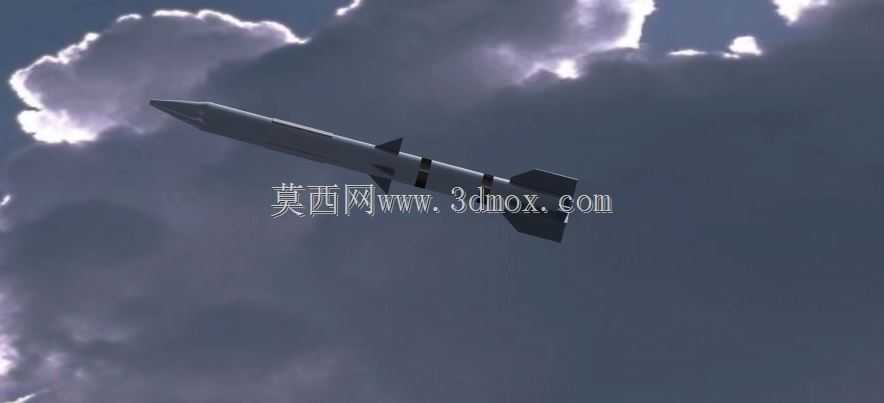

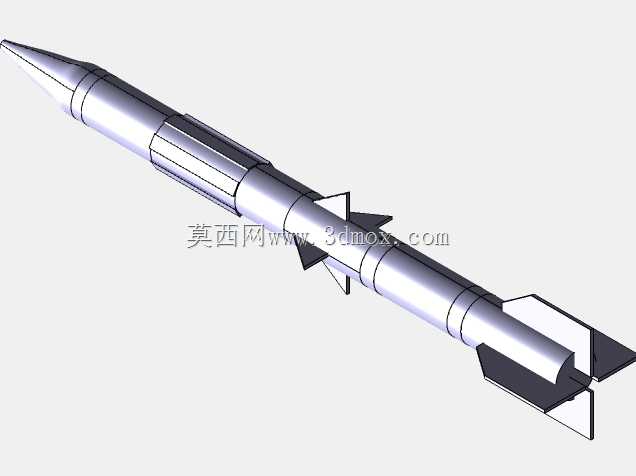

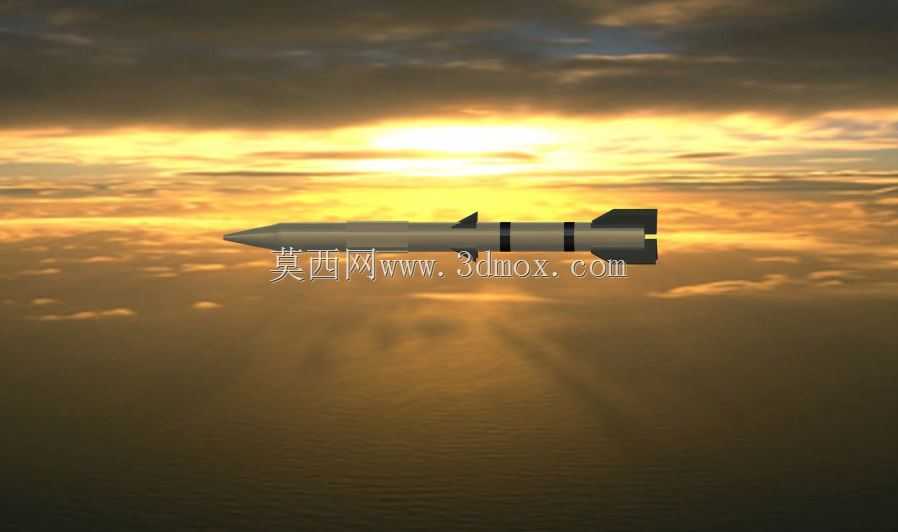

　　该弹体三维数模完整还原了战术导弹的整体结构布局，从工程设计角度覆盖了从弹头引信段到尾翼稳定段的全部外形与结构衔接细节。在实际作战应用场景中，这类导弹可适配多类陆基、空基发射平台，承担精确打击地面固定目标、轻型装甲目标的战术任务，弹体的气动外形设计直接决定了飞行过程中的阻力系数与姿态稳定性，建模过程中严格遵循了战术导弹的气动布局逻辑，弹头采用尖锥形设计以降低超音速飞行时的激波阻力，锥段长度与弹身直径的比例经过反复校核，既保证了弹头内部引信、制导组件的安装空间，也兼顾了飞行阶段的气动加热耐受边界。弹身主体采用等直径圆柱段设计，圆柱段的长度匹配战斗部、燃料舱、动力段的排布需求，各舱段之间的连接台阶做了圆弧过渡处理，

　　避免飞行过程中出现气流分离导致的姿态扰动，弹身表面的环形凸起对应实际产品中的舱段连接卡箍位置，建模时保留了卡箍的凸起高度与安装宽度，可直接用于后续的装配干涉检查与发射筒适配验证。尾段的稳定翼采用后掠式切尖设计，翼面的后掠角匹配弹体的设计飞行速度区间，能够在跨音速飞行阶段提供足够的稳定力矩，避免弹体出现滚转或偏航发散，翼根与弹身的连接位置做了加厚处理，对应实际结构中的翼面安装座，可承受飞行过程中的气动载荷与发射瞬间的过载冲击。从设计思路层面，该数模采用分段式建模逻辑，将弹体划分为引信头锥段、战斗部舱段、动力舱段、尾翼稳定段四个独立模块，各模块之间保留了标准的装配对接面，方便设计人员根据不同的任务需求更换对应舱段的配置，

　　比如调整战斗部装药量、更换不同射程的动力组件时，无需重构整个弹体模型，仅需修改对应舱段的参数即可完成方案迭代。外形尺寸方面，弹体整体长径比控制在10:1的合理区间，弹身直径的取值适配现役主流发射筒的内径标准，尾翼展开后的最大外径小于发射筒的内壁直径，保证导弹出筒过程中不会出现翼面剐蹭，折叠状态下的翼面完全贴合弹身表面，收纳后的整体轮廓满足发射筒的内部安装边界要求，弹体质心位置经过配重校核，位于弹身全长的靠前三分之一处，匹配飞行过程中的静稳定度设计要求，保证导弹发射后能够快速进入稳定飞行姿态。引信段的头部预留了制导窗口的安装位置，窗口的曲面与弹头锥面完全顺滑衔接，不会额外增加飞行阻力，窗口的安装深度满足制导组件的安装尺寸要求，

　　同时预留了减震垫的安装空间，可承受发射瞬间的高过载冲击，避免精密制导元件出现损坏。弹身表面的走线槽位置也在模型中做了隐性标识，对应实际产品中电缆、信号线路的排布路径，走线槽采用内埋式设计，避免突出弹身表面增加气动阻力，槽体的宽度与深度匹配常用军用线缆的外径规格，可满足弹上各舱段之间的信号传输与供电需求。尾段的喷口位置采用收敛式设计，喷口的收缩角匹配固体火箭发动机的排气参数，能够将发动机的推力效率维持在较高水平，喷口与动力舱段的连接法兰做了等厚设计，法兰上的螺栓孔位置按照标准节圆排布，可直接用于后续的发动机装配仿真。在结构强度校核层面，该数模的各舱段壁厚取值参考了同类型导弹的实际设计参数，既保证了弹体在飞行过载、发射冲击下的结构强度，也尽可能控制了弹体的结构重量，为有效载荷预留更多的重量配额。对于三维建模从业者而言，该数模可作为战术导弹类产品的基础建模模板，参考其分段建模逻辑、气动外形处理方式、装配边界的设计思路，能够大幅缩短同类装备的建模周期，同时避免出现气动外形不合理、安装边界不匹配等常见设计问题；对于装备选型人员而言，该数模可直接用于发射平台适配性验证、挂载接口匹配检查、储运装置尺寸校核等工作，无需额外重新构建弹体基础外形，提升方案论证阶段的工作效率。
