链式起重抓取与伸缩输送联动工作站

　　这套联动工作站把立柱式链式起重机构、气动夹取单元和可伸缩带式输送段整合在同一物料转运逻辑里，面向箱体类工件在车间内部的短距离搬运、工位间转序和线边出入库场景。现场布置时，伸缩输送机沿主物流方向铺设，链式起重机的回转覆盖区压在输送机取放端与暂存台上方，箱体不需要人工抬移，就能由吊具完成垂直提升、小范围水平转移和落位，再由输送段接续送出。

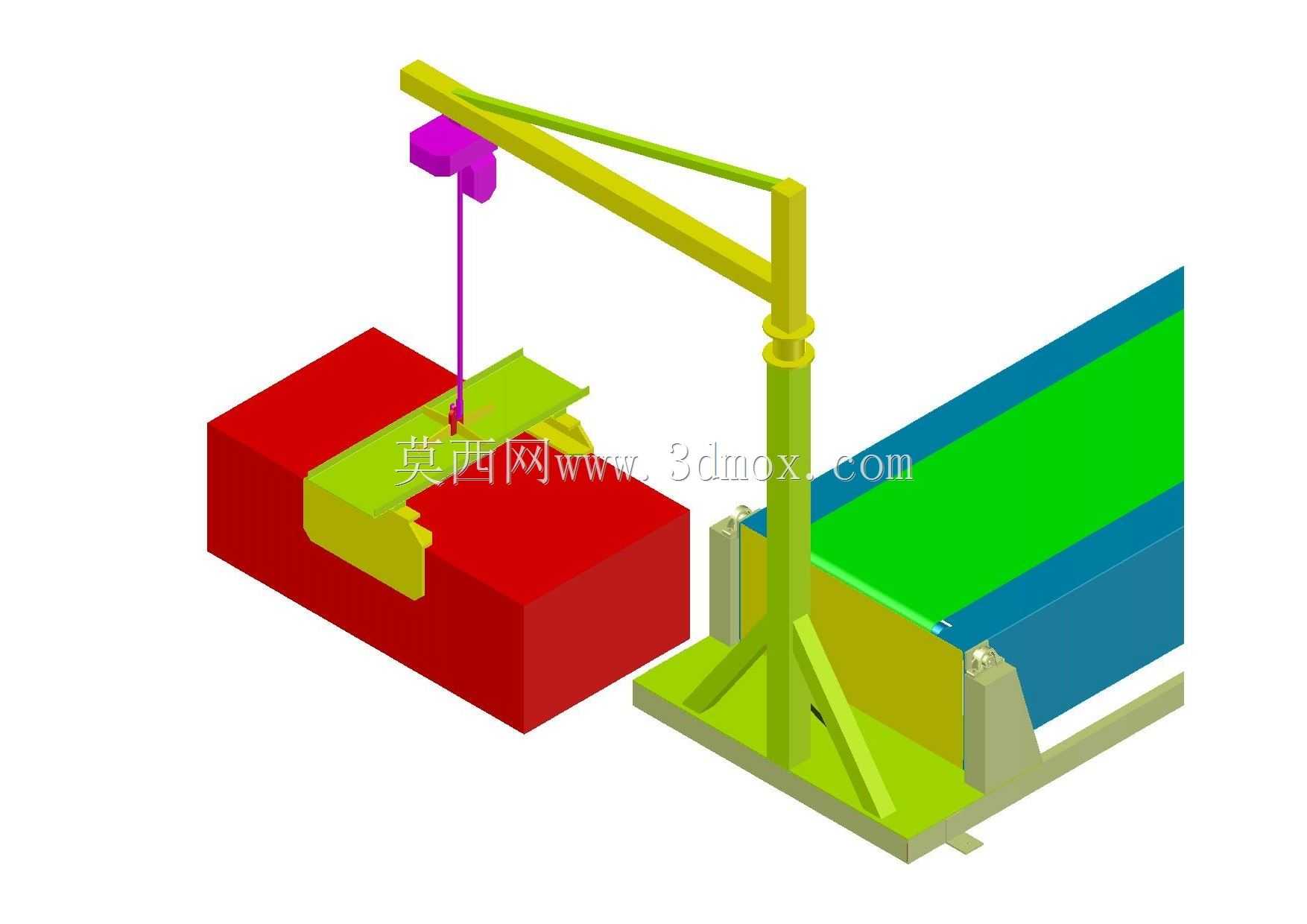

　　从结构组成看，起重部分采用单立柱悬臂布局，立柱底部通过加宽支座与地面或设备基座固定，柱身上部设置可回转的水平臂架，臂架内布置链式起升通道，吊钩端不直接采用裸钩，而是连接气动夹具。夹具的执行方向对准箱体顶面或侧向夹持位，抓取后依靠链条升降控制高度，悬臂回转负责改变箱体在水平面内的位置。这种配置比桥式行车更适合局部工位，占地边界集中在立柱周围，不需要在整个车间顶部铺设长距离大车轨道；相比固定式机械手，它的起升行程更大，对不同堆高的适应性更强。

　　伸缩输送机承担连续输送任务，主体由固定段和伸缩段组成，架体采用型钢焊接或栓接框架，输送面布置皮带或板链承载结构。固定段提供稳定支撑和驱动安装空间，伸缩段可沿输送方向伸出或收回，用来调整末端与装卸点、货架口、卡车尾板或另一台设备之间的距离。输送架侧边保留驱动滚筒、改向滚筒、张紧装置和支撑托辊的安装位置，底部支撑腿需要按地面标高调平。若在多品种箱体混线场景中使用，伸缩段伸出后可以缩短人工搬运距离，收回后又能减少设备在通道内的占用。

　　设计这套机构时，首先要明确箱体尺寸范围和单件重量。不同长宽高的箱体虽然可以共用同一输送面，但宽度方向必须留出导向间隙，高度方向则影响夹具提升净空和悬臂下方安全距离。起重立柱的位置不能只按模型外观摆放，需要核对悬臂回转半径是否覆盖取箱点、放箱点和检修空间，同时避免臂架在最低工作位置与输送机护栏、物料堆垛或厂房立柱发生干涉。链条起升路径应保持竖直，夹具重心尽量与起升中心线重合，否则箱体在提升过程中容易产生偏摆，影响落箱精度。

　　气动夹具的设计要结合箱体刚性决定夹持方式。若箱体侧壁承压能力较好，可采用双侧夹板对夹；若箱体顶部有稳定吊点或加强区域，则可采用下压定位配合挡块的方式。夹爪接触面应增加防滑垫或齿形结构，夹持力不能盲目调大，既要防止箱体在起升瞬间滑落，也要避免薄壁箱体被压变形。气路管线沿臂架和起升部件布置时，需预留随动弯曲长度，避免链条升降过程中管路被拉扯；接头位置应便于检修，阀岛和气动三联件可集中布置在立柱低位，方便调压和排水。

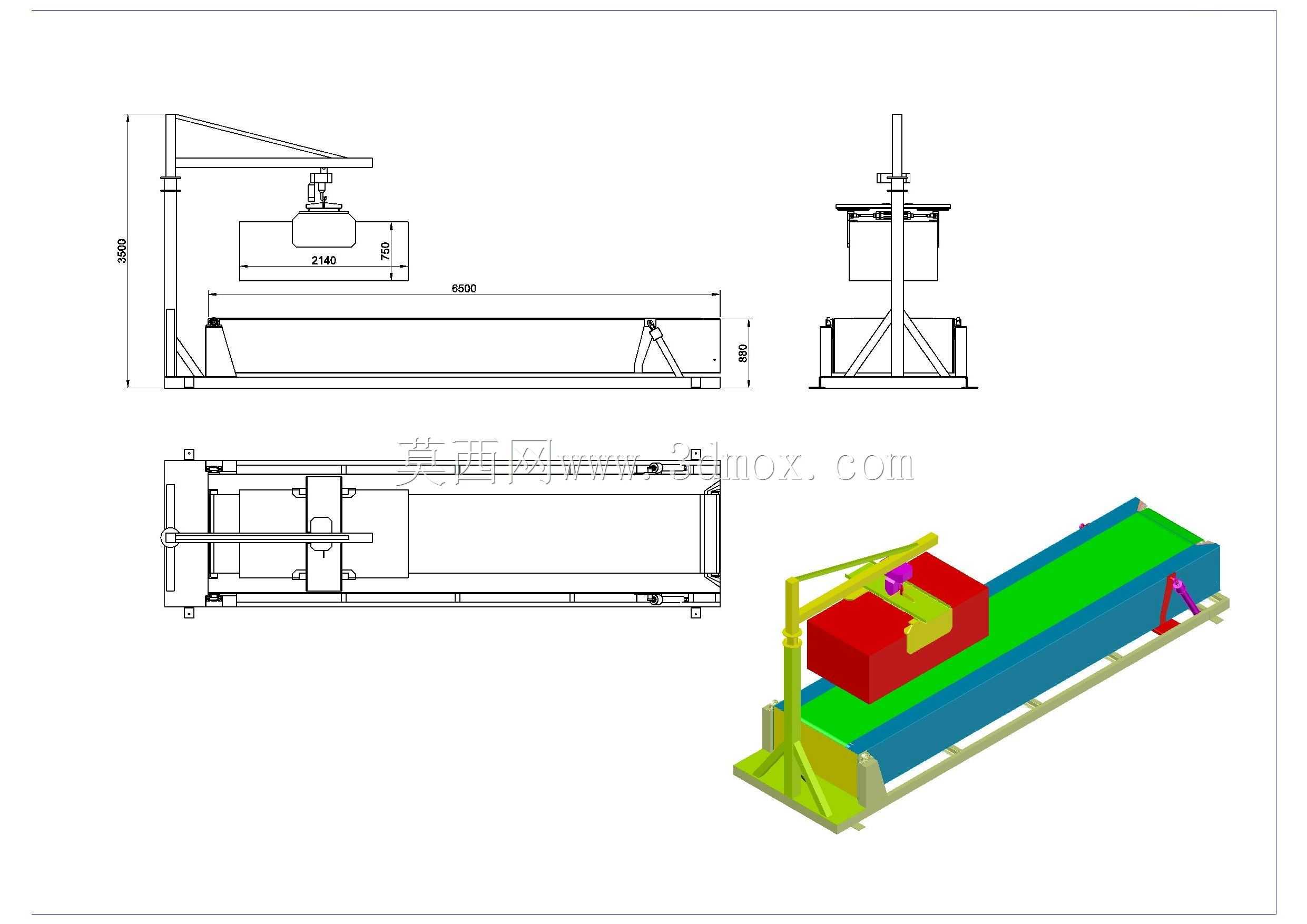

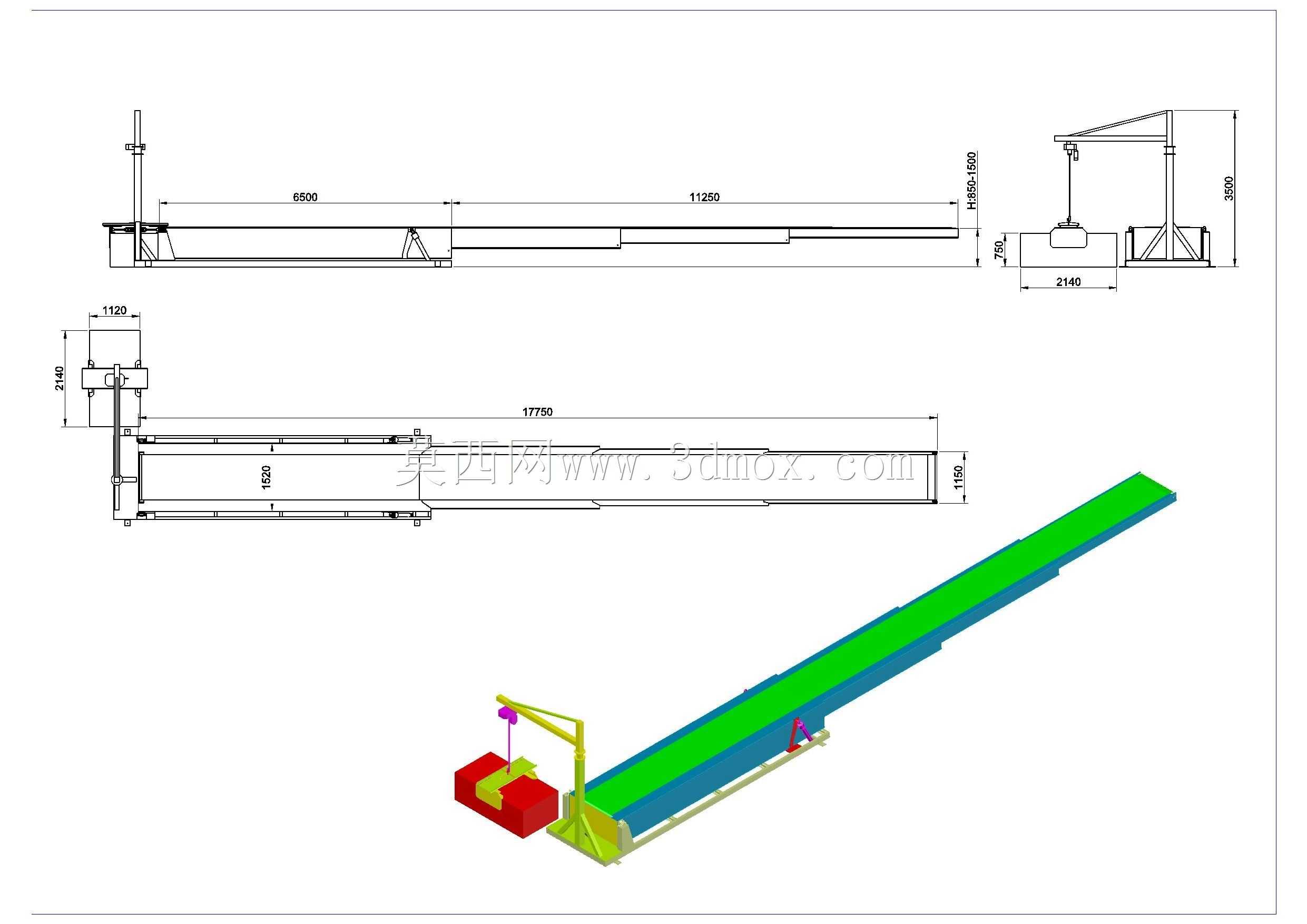

　　外形尺寸与安装边界需要分区域校核。起重区的边界由立柱底座尺寸、悬臂长度、臂架下弦高度和夹具最低下垂位置共同决定，地面要承受立柱弯矩和起升载荷，地脚螺栓布置范围不能与输送机架体冲突。输送区的边界则包括固定段长度、伸缩段最大伸出量、输送带宽、两侧维护通道和驱动端检修空间。伸缩段完全伸出时，搭接段应保持足够支撑长度，防止端部下沉；完全收回时，尾部不能碰撞驱动单元或周边防护栏。输送机进料端与起重机放箱点之间应设置导向挡边，使箱体落下后能自动居中进入输送方向，减少偏载造成的皮带跑偏。

　　控制逻辑上，起重动作与输送动作既可以分段手动操作，也可以按工位节拍联动。夹具确认夹紧后才允许起升，起升到安全高度后再允许回转或横移；箱体到达输送线上方并下降到接近承载面时，夹具才能松开。输送机启动前应确认输送面上没有超出轮廓的箱体，伸缩段调整到位后再进行高速输送。对于需要和后续封箱、码垛、仓储设备衔接的产线，输送末端可预留停止位和检测元件安装孔，使箱体按固定间距出料。

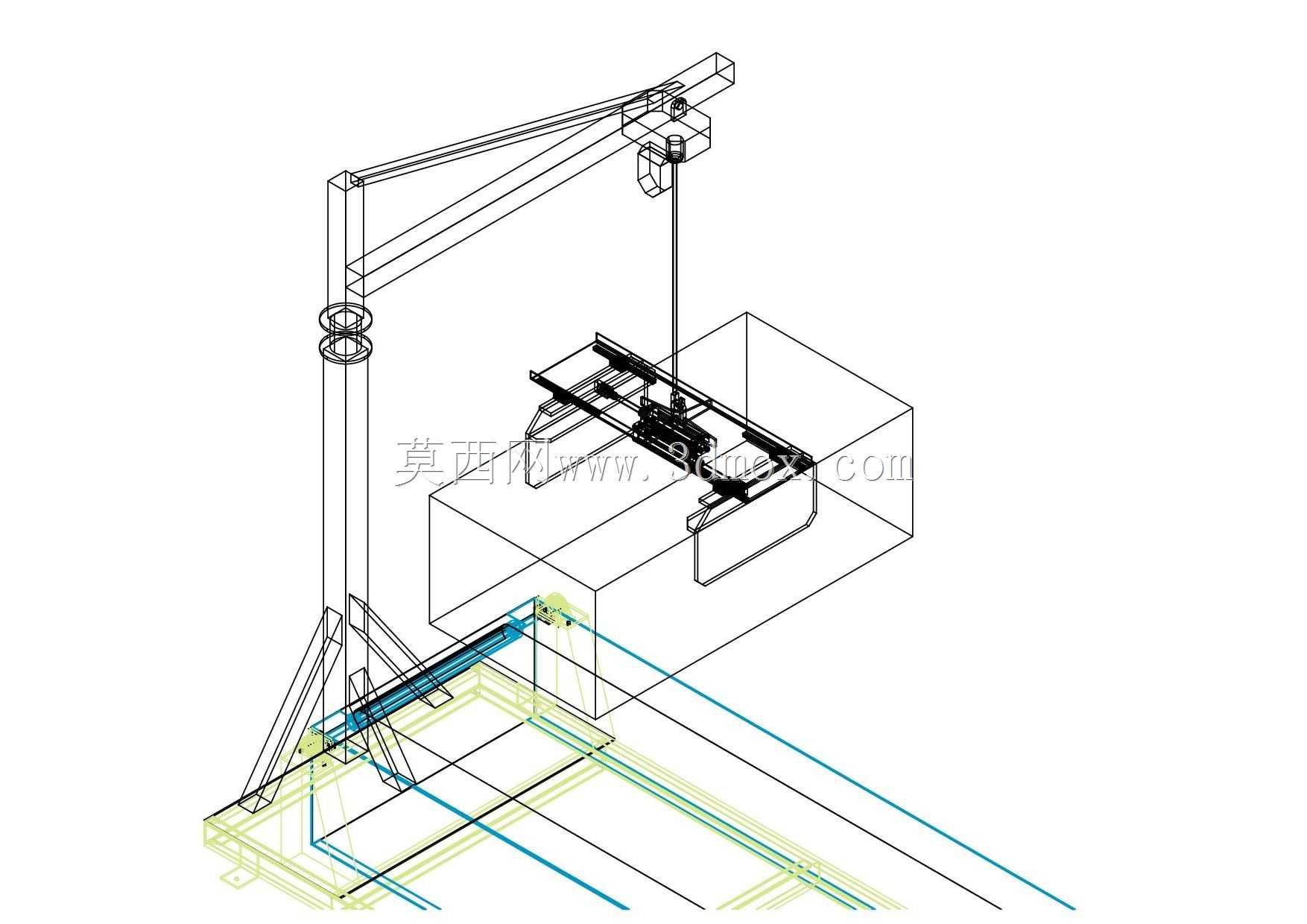

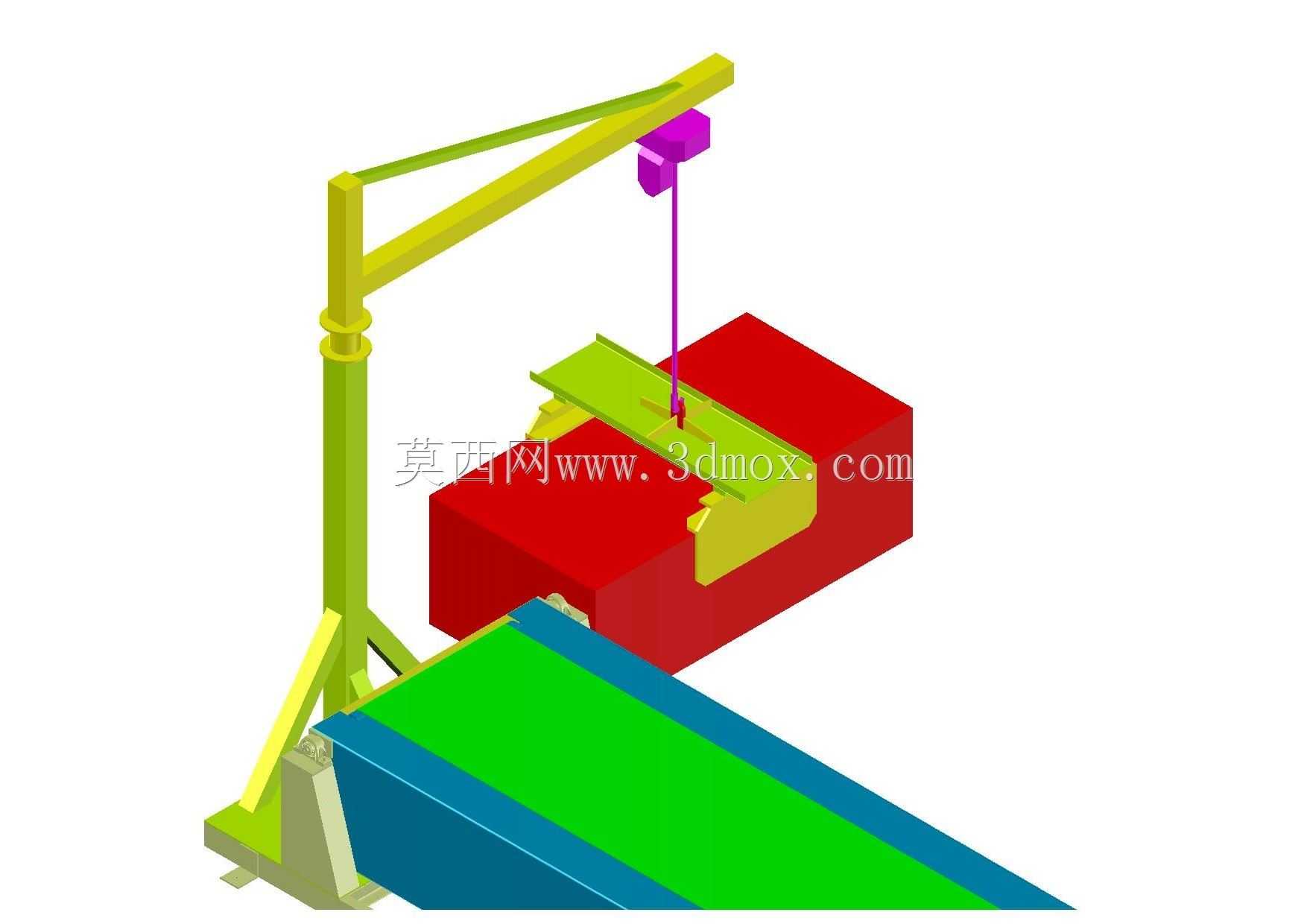

　　建模时应把立柱、臂架、起升链条、夹具、输送机架、滚筒、皮带、伸缩导轨和支撑腿分别建立独立装配层级，便于检查运动包络。重点核对三处关系：一是夹具升降极限与箱体高度的空间关系，二是悬臂回转时与输送段、料箱堆垛的干涉关系，三是伸缩段滑动时固定架与活动架之间的导向重叠量。结构件外观可按车间设备常用涂装区分，输送承载面、起重臂架和安全防护件采用不同颜色，也能在方案评审时更直观地表达物流路径和维护区域。

　　整体来看，该工作站适用于箱装货物、仓储物流、车间工序转运和自动化线边上料，尤其适合输送距离需要随装卸点变化、而提升动作又无法完全依靠固定机械手完成的场合。工程落地时，只要围绕载荷、行程、夹持方式、地面固定和伸缩边界进行细化，就能把模型中的联动关系转化为可制造、可安装、可维护的实际设备方案。
