RC遥控车前轮转向桥总成DIY结构

　　这套结构面向小型遥控车辆的前桥转向系统搭建，核心是把车轮承载、转向传动和简易弹性支撑整合在一根横向主梁上。实际装车时，它多用于1比10至1比16尺度的越野、攀爬或实验平台车型，也可作为高校车辆原理课程、机器人底盘开发和自制模型车的机械验证对象。结构并不追求复杂的独立悬架形式，而是用一根长梁模拟车架前部安装基准，两端布置车轮与转向节，中间通过横拉杆同步两侧转角，便于制作者快速理解阿克曼转向关系。

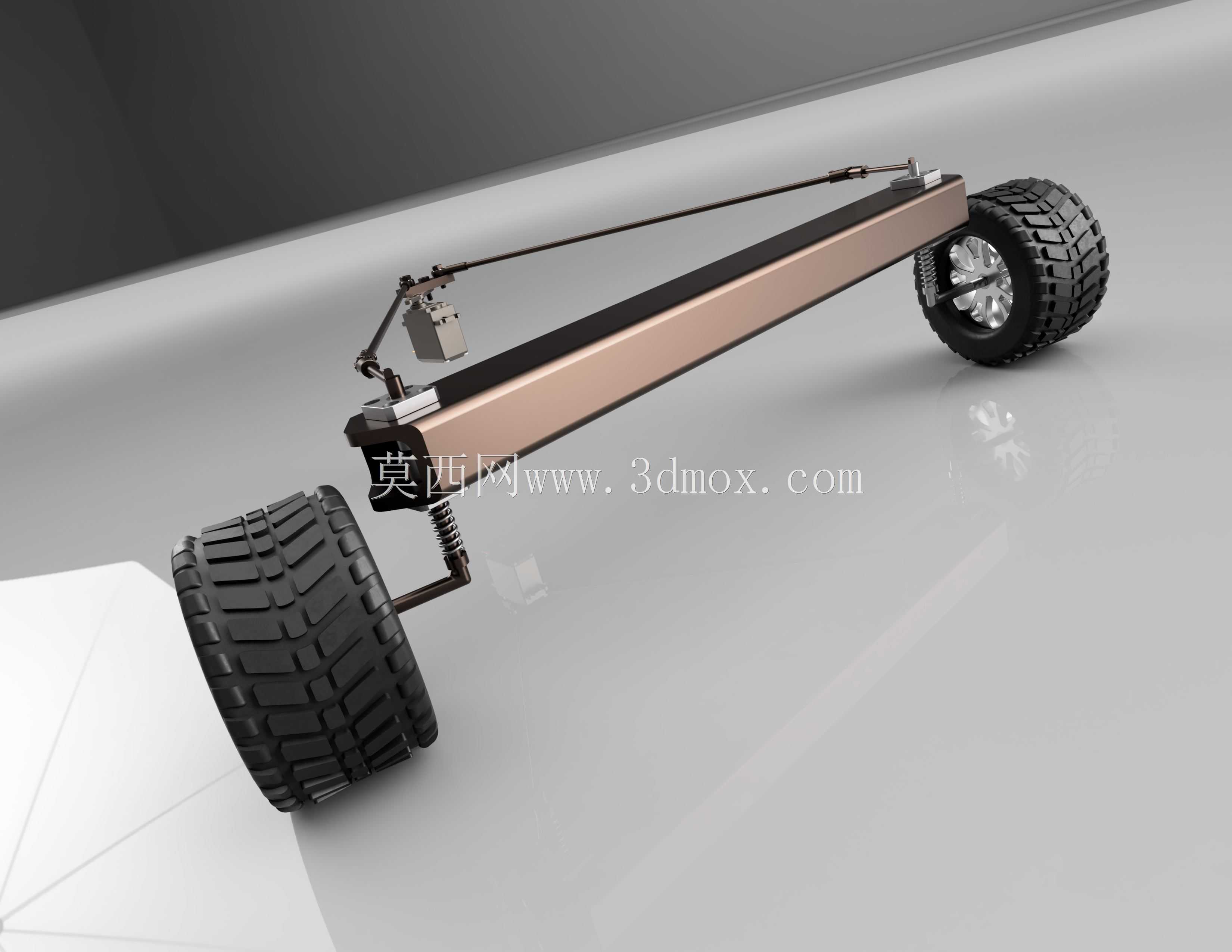

　　从功能划分看，车轮负责接地和承载，转向节负责绕主销轴线回转，横拉杆负责把舵机摇臂的摆动转化为两轮同步偏转，主梁则承担各部件之间的定位与连接。图中两侧采用大花纹越野轮胎，胎块较深，接触面积大，适合在砂石、草地、木板和粗糙地面上获得抓附力。轮毂通过中心轴与转向节连接，轮轴方向需要与主梁保持明确的高度差，避免轮胎在最大转角时擦碰梁体或拉杆。

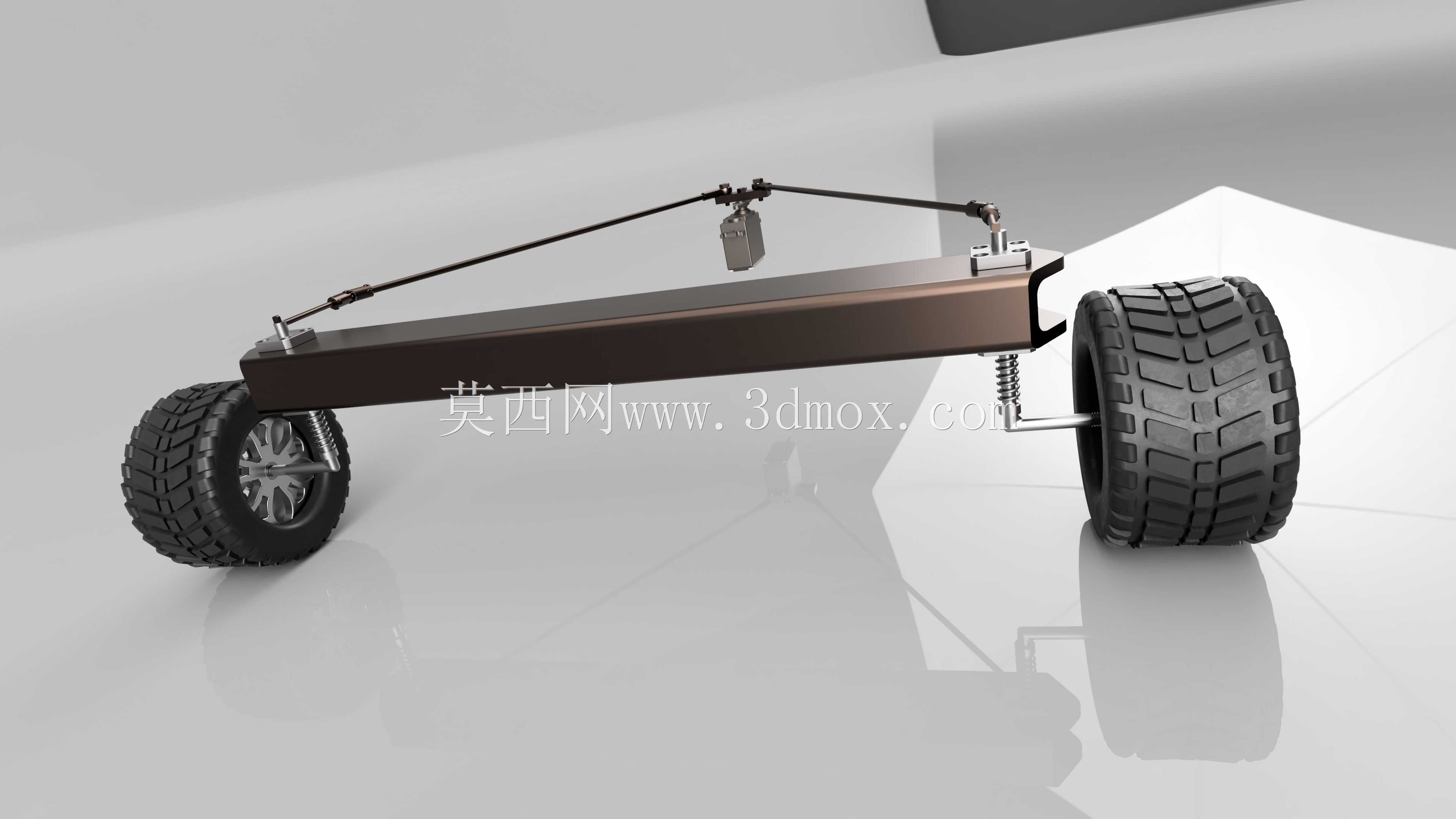

　　设计时首先要确定轮距、梁高和主销位置。轮距决定整车横向稳定性，过窄会导致转弯侧倾明显，过宽则增加转向阻力并影响通过狭窄路径的能力。主梁位于两轮之间，上表面可作为舵机、电池或装饰车壳的安装参考面；梁端与转向节之间需要预留跳动间隙。虽然该方案偏向简化桥体，但一侧仍设置了弹簧式支撑件，用来吸收轻微冲击，建模时应明确弹簧自由长度、压缩行程和限位位置，防止车轮上跳后零件硬接触。

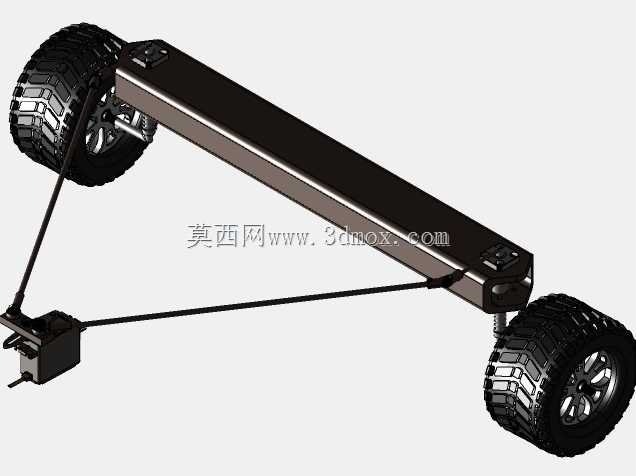

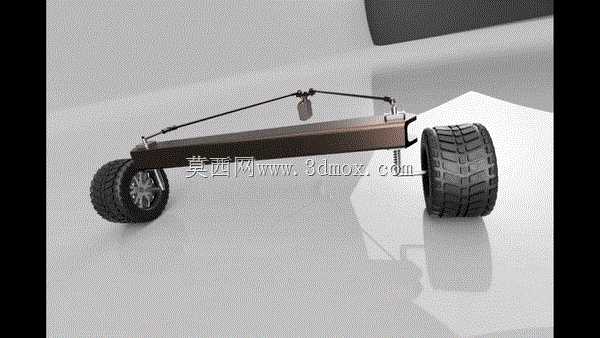

　　转向传动部分采用拉杆串联的方式，杆体两端的接头需要保留转动自由度。舵机输出端通常不直接推动车轮，而是通过摇臂、连杆和转向臂形成多级传动，这样可以通过改变摇臂孔位或转向臂长度调整转向灵敏度。三维建模时要把拉杆做成可检查运动包络的实体，而不是单纯示意线条；在左右极限转角下，拉杆、轮胎、梁端和弹簧之间都应留有间隙。若用于后续加工，接头处的球头或销轴孔径要统一，便于选用标准紧固件。

　　安装边界方面，主梁的长度并非只由轮距决定，还要包含端部支架、转向臂外伸量和拉杆行程。车轮外端面构成整车最大宽度，轮胎顶部到梁底面的距离决定悬架可用空间，梁上平面则影响舵机摆放高度。舵机若布置在梁体上方，摇臂旋转平面应尽量与拉杆运动平面一致，减少扭转卡滞；若布置在梁侧，则要补强安装座，避免转向反力使螺钉松动。

　　从工程表达角度看，建模应重点还原装配关系：轮胎与轮毂同轴，轮毂与轮轴同轴，转向节绕主销旋转，拉杆两端分别连接左右转向臂，弹簧座与梁体、活动支架之间保持同轴。外形上可以保留方梁、黑色轮胎、金属杆和弹簧的视觉区分，方便在装配体中快速识别零件层级。对于需要出工程图的场景，应补充轮距、主销倾角、拉杆中心距、轮胎直径、梁截面尺寸和安装孔位，而不是只依赖外观渲染。

　　该结构的价值在于用较少零件呈现车辆前桥的关键原理。制作者可以在此基础上调整轴距、更换减震形式、增加舵机保护件，或把刚性梁改成独立摇臂结构。调试时先空载检查左右转角是否对称，再观察轮胎接地状态和拉杆是否平顺；落地后若出现转向回中困难，通常需要检查主销摩擦、弹簧预紧和舵机中立点。整体方案结构直观、零件关系清晰，适合作为遥控车底盘开发中的前转向模块。
