多层平行轴齿轮传动减速机构

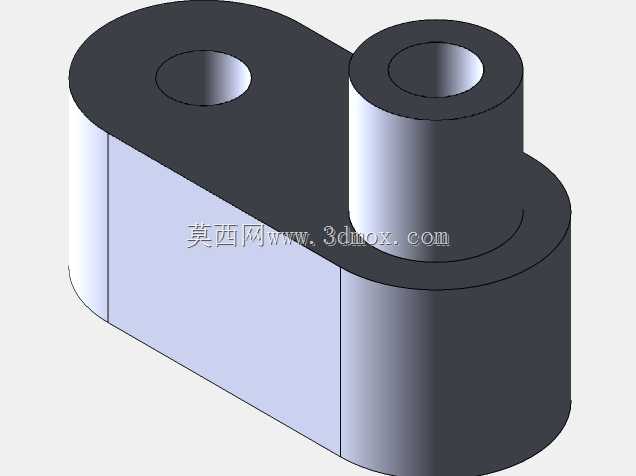

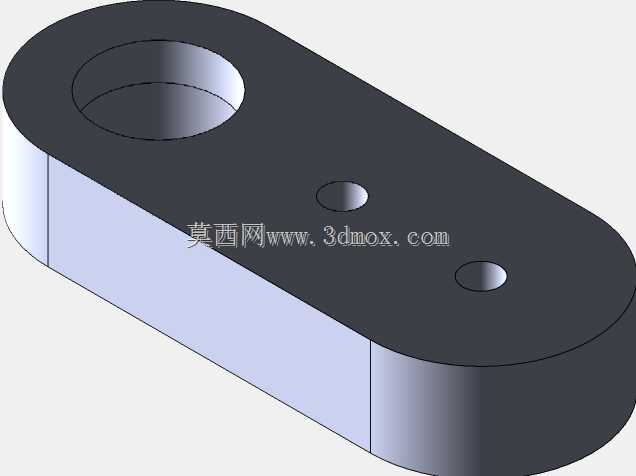

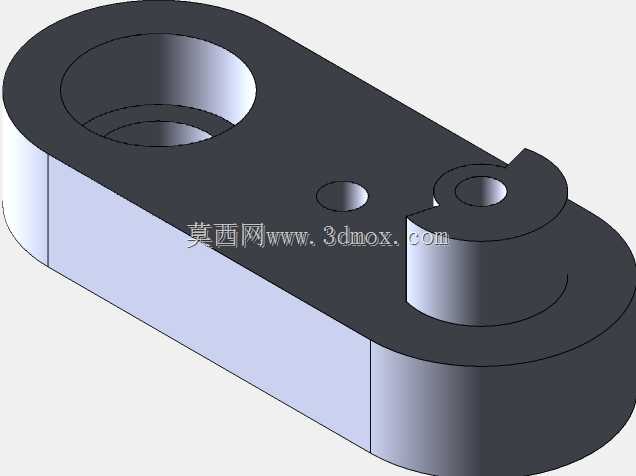

　　这套多层平行轴齿轮传动结构，核心是通过多组啮合圆柱齿轮的逐级啮合，实现高传动比的转速降低与扭矩放大，常见于小型精密传动场景，比如桌面级小型设备的动力输出端、微型实验装置的传动单元、小型教具的动力传递路径中，能够在极小的安装空间内完成大减速比的动力传递需求。从结构布局来看，上下两块平行的安装端板作为整个机构的支撑基体，端板上加工有对应各齿轮轴的安装定位孔，孔位的同轴度公差直接决定了齿轮啮合的侧隙均匀性，设计时需要按照IT7级精度对安装孔进行位置度约束，避免齿轮运转时出现卡滞、偏磨或者异常噪音。端板一端延伸出带安装通孔的凸耳结构，用于整个减速单元的对外固定，安装孔的孔径与孔间距需要匹配安装基座的预留孔位，确保安装时不需要额外加工转接板即可完成固定，端板边缘做了圆角过渡处理，避免装配过程中锐边划伤操作人员，同时也能减少应力集中，提升端板的结构强度。

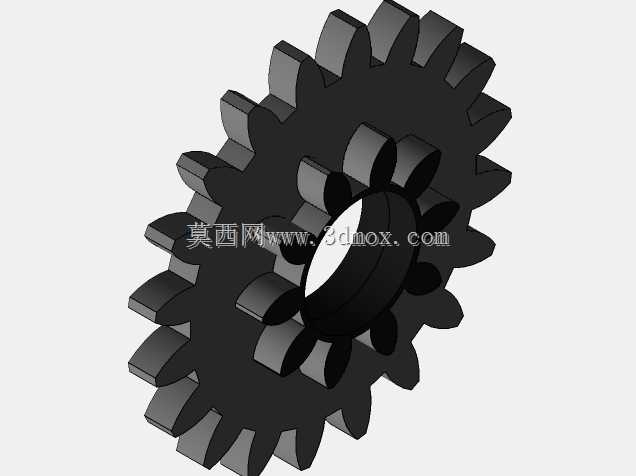

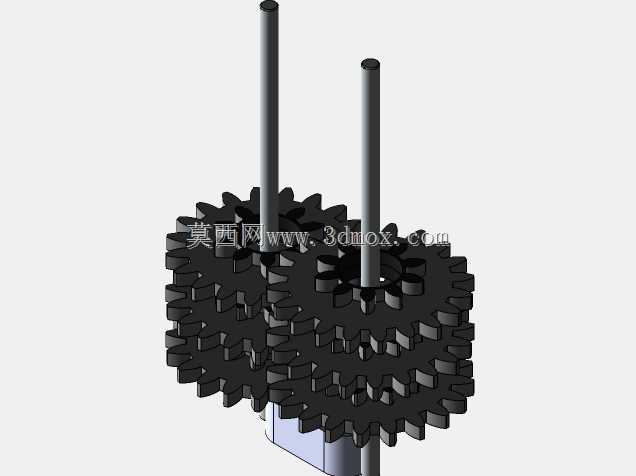

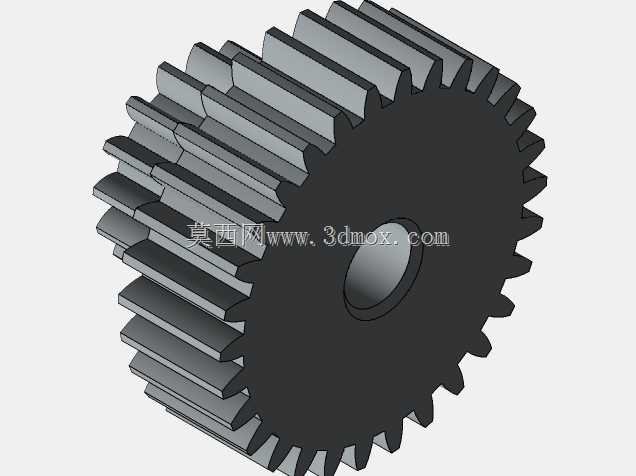

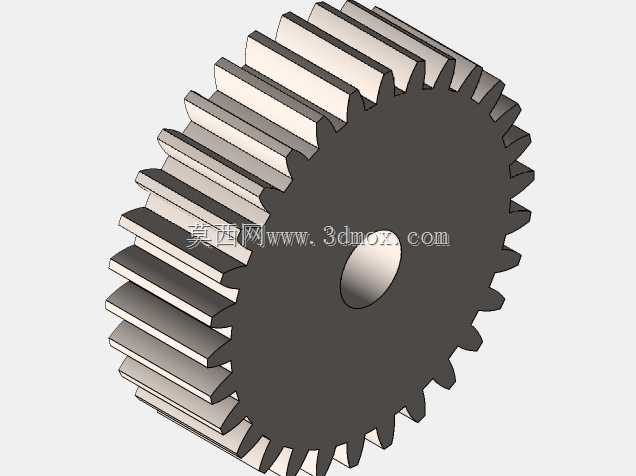

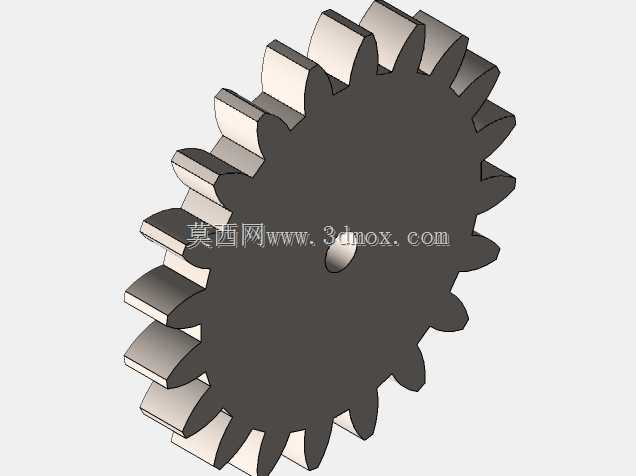

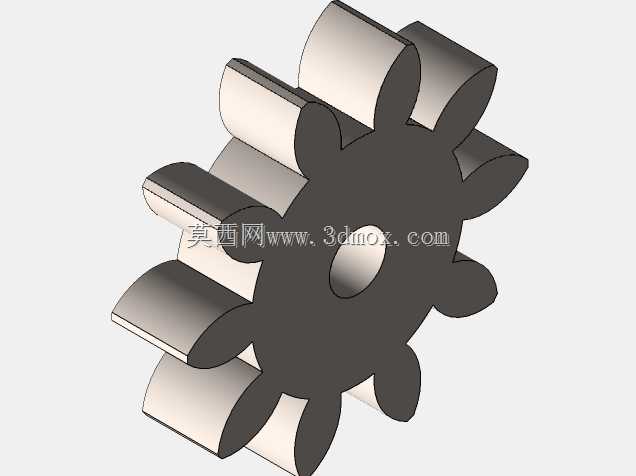

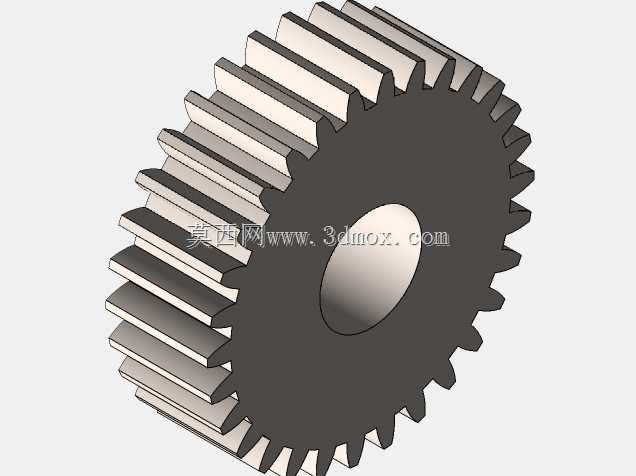

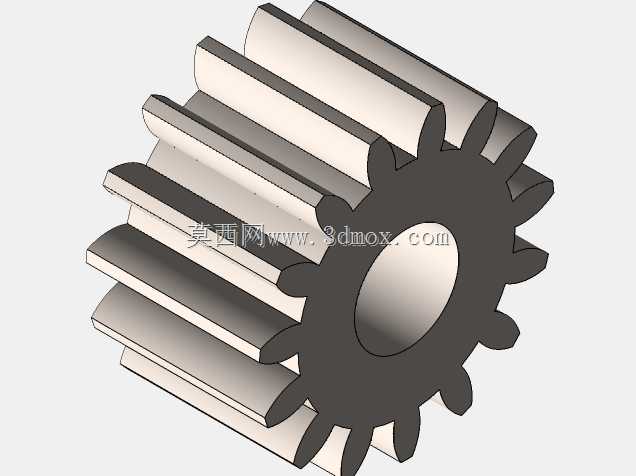

　　内部的齿轮组采用同轴多层叠装的平行轴布局，三根平行的传动轴上分别固定不同齿数的圆柱直齿轮，相邻轴上的齿轮依次啮合，动力从其中一根轴输入后，经过每一级齿轮的齿数差实现转速逐级降低，每一级的传动比由配对齿轮的齿数比值决定，整体总传动比为各级传动比的乘积，这种布局相比行星齿轮结构，加工难度更低，装配调整更方便，不需要额外设计行星架与内齿圈，适合小批量定制化的传动场景使用。齿轮本身采用标准渐开线圆柱直齿齿形，齿顶高系数取1，压力角为标准20度，啮合时重合度能够满足平稳传动的要求，不需要额外的修形即可在中低速工况下稳定运行，齿轮与轴之间采用过盈配合加平键周向固定，避免大扭矩传递时出现齿轮与轴的相对转动，轴的两端与端板安装孔之间可以根据转速需求选择滑动轴承或者微型滚动轴承，降低运转时的摩擦阻力。

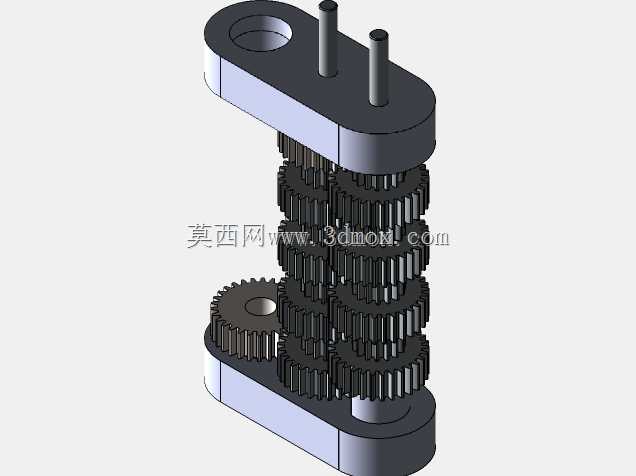

　　端板上方伸出的两根定位柱，一方面可以作为上层附加结构的安装定位基准，比如外接编码器、制动组件或者输出端的连接法兰时，能够快速完成对位，不需要反复调整同轴度；另一方面也可以作为整个机构的起吊或者抓取定位点，方便自动化装配线的机械手完成取放作业。整个机构的外形呈长条形布局，长度方向沿传动轴的排列方向延伸，宽度方向仅略大于齿轮的最大外径，厚度方向由上下端板的间距决定，整体占用空间非常紧凑，能够嵌入到对安装体积有严格限制的小型设备内部，比如手持电动工具的动力段、小型自动化模组的传动单元、教学演示用的传动教具中。

　　设计过程中需要重点关注各级齿轮的中心距匹配，中心距的偏差会直接导致齿轮啮合侧隙过大或者过小，侧隙过大会导致传动回程误差增大，反向传动时出现空程，影响传动精度；侧隙过小则会导致齿轮运转时润滑脂无法有效进入啮合面，加剧齿面磨损，甚至出现运转卡滞。同时需要核算每根传动轴的抗弯强度，因为多层齿轮叠装后，轴的受力点分布在不同轴向位置，需要根据各级齿轮传递的扭矩计算轴的弯矩分布，选择合适的轴径，避免轴在长期交变载荷下出现弯曲变形，导致齿轮啮合偏载。另外整个机构的润滑采用脂润滑方式，装配时在齿轮啮合面与轴承位置填充适量的锂基润滑脂即可满足长期运转需求，不需要设计额外的润滑油路与密封结构，进一步简化了整体结构，降低了加工与装配成本。

　　在实际应用中，这套传动结构可以根据需求调整各级齿轮的齿数配比，灵活改变总传动比，适配不同的输入转速与输出扭矩需求，比如需要更大输出扭矩时，可以适当增加低速级齿轮的齿数差，提升末级传动比；需要更高传动精度时，可以提升齿轮的加工精度等级，将直齿轮更换为斜齿轮，降低传动时的噪音与振动。安装时需要保证输入轴与动力源的输出轴同轴度误差在允许范围内，避免额外的径向力作用在输入轴上，导致轴承受力异常，缩短使用寿命。整个结构没有复杂的异形零件，所有组成零件都可以通过常规的铣削、滚齿、钻孔工艺完成加工，不需要特殊的加工设备，加工成本可控，适合小型设备厂商快速打样验证或者小批量生产使用。
